Karavan veya römorkunuzun mekanik fren sistemindeki fren kuvvetini teker frenlerine doğru şekilde iletmek için KNOTT R10 980277.13 Fren Teli, 1130 mm dış kılıf ve 1320 mm iç tel uzunluğuna sahip özel tip Bowden fren telidir. Exact ürün kaydında özellikle 6AB849N002 kodlu KNOTT VGB18-MV ANS 1800 kg Hobby dingil ile eşleştirilmektedir. Yavuzer Karavan üzerinden sipariş vermeden önce mevcut dingil ve fren teli üzerindeki parça numarasının kontrol edilmesi önerilir.

KNOTT R10 1130/1320 mm Fren Teli

• Özel R10 Versiyonu: Standart KNOTT fren tellerinden farklı ürün koduna sahip özel bağlantı uygulamasıdır.
• 1130 mm Dış Kılıf: Fren telinin koruyucu Bowden dış kılıf uzunluğudur.
• 1320 mm İç Tel: Dış kılıf içerisinden geçen ve fren kuvvetini mekanik olarak aktaran iç fren telinin uzunluğudur.
• 6AB849N002 Uyumluluğu: Exact ürün kaydında KNOTT VGB18-MV ANS 1800 kg Hobby dingille özel olarak eşleştirilmiştir.
• Mekanik Fren Aktarımı: Atalet freni ve fren dengeleme mekanizmasından gelen hareketi teker frenine iletir.
• Orijinal KNOTT Referansı: Üretici / parça kodu 980277.13'tür.

Teknik Özellikler

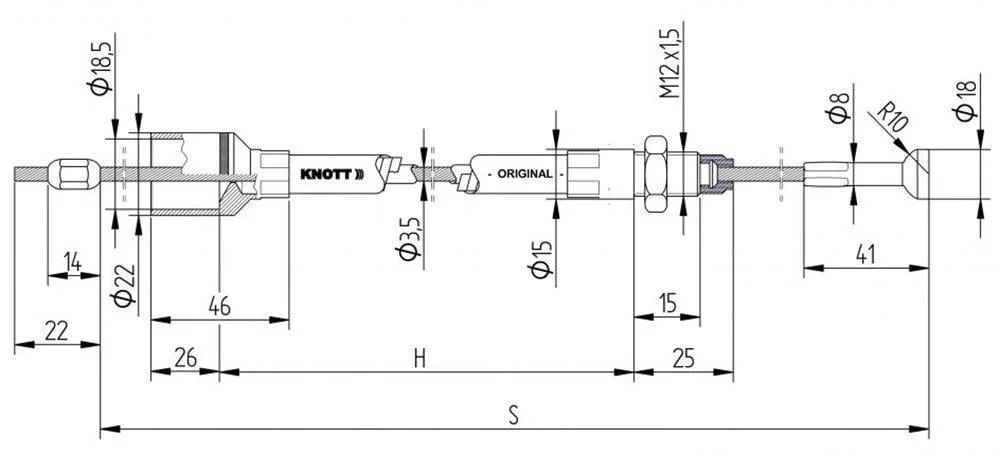

1130/1320 mm Ne Anlama Gelir?

KNOTT fren tellerinde ürün adında kullanılan iki uzunluk aynı ölçüyü ifade etmez.

İç fren telinin dış kılıftan daha uzun olması gerekir; çünkü telin iki ucunun bağlantı mekanizmalarına ulaşabilmesi için kılıfın her iki tarafından çıkması gerekir.

Bu nedenle fren teli değişiminde yalnızca ürünün toplam uzunluğunu ölçmek yerine dış kılıf ve iç tel uzunluklarının ayrı ayrı kontrol edilmesi önemlidir.

Önemli Ölçü Düzeltmesi

Bazı ürün açıklamalarında 980277.13 için 1130 mm iç tel ve 1320 mm dış kılıf şeklinde ters bir tanımlama görülebilmektedir.

KNOTT'un resmi 1130/1320 mm Bowden tel adlandırma sisteminde ilk değer dış kılıfı, ikinci değer ise iç teli ifade eder. Bu nedenle teknik ürün sayfasında doğru gösterim:

• Dış kılıf: 1130 mm
• İç tel: 1320 mm

6AB849N002 Dingil ile Uyumluluk

980277.13 exact ürün kaydı, fren telini özellikle 6AB849N002 kodlu dingille eşleştirmektedir.

Bu dingil:

• KNOTT VGB18-MV ANS tipindedir,
• 1800 kg maksimum teknik aks yüküne sahiptir,
• Hobby karavan uygulaması için özel versiyon olarak listelenmektedir,
• mekanik ANS otomatik ayarlı fren sistemine sahiptir.

Bu nedenle 980277.13 özellikle bu özel dingil uygulamasında kullanılacak yedek fren teli olarak değerlendirilmelidir.

Standart 980202.13 ile Karıştırmayın

KNOTT ürün gamında 980202.13 kodlu standart bir 1130/1320 mm fren teli de bulunmaktadır.

İki ürünün uzunluk değerlerinin aynı olması, bağlantı geometrilerinin ve kullanım alanlarının otomatik olarak aynı olduğu anlamına gelmez.

Bu nedenle 6AB849N002 dingilde 980277.13 ürün kodu esas alınmalıdır.

Fren Teli Ne İşe Yarar?

Çekme karavan ve frenli römorklarda çekici araç yavaşladığında atalet freni mekanizması devreye girer.

Atalet freninden oluşan mekanik çekme hareketi dengeleme sistemi üzerinden sağ ve sol tekerlere dağıtılır. Fren telleri bu hareketi teker frenindeki fren koluna aktararak fren pabuçlarının kampanaya temas etmesini sağlar.

Bu nedenle fren telinin serbest ve düşük sürtünmeyle hareket etmesi, sağ ve sol teker frenlerinin dengeli çalışması açısından önemlidir.

Fren Teli Ne Zaman Değiştirilmeli?

• Dış kılıfta çatlama veya kopma varsa,
• Fren teli ezilmiş veya keskin şekilde bükülmüşse,
• İç tel üzerinde pas veya tel kırılması görülüyorsa,
• Tel kılıf içerisinde serbest hareket etmiyorsa,
• Fren bırakılsa bile teker freni geç serbest kalıyorsa,
• Fren ayarı yapıldığı halde sağ ve sol fren kuvvetleri eşit değilse,
• Bağlantı uçlarında deformasyon veya aşırı aşınma varsa

fren teli kontrol edilmeli ve gerekli durumda yenilenmelidir.

Sağ ve Sol Fren Tellerinin Kontrolü

Tek dingilli bir karavanda sağ ve sol teker frenlerinin benzer mekanik dirençle çalışması önemlidir.

Bir fren teli aşırı paslanmış veya sıkışmışsa aynı dingildeki diğer telin de yaşı ve çalışma durumu kontrol edilmelidir. İki taraftaki farklı sürtünme direnci fren dengesini etkileyebilir.

Montajda Dikkat Edilmesi Gerekenler

• Dingil kodunu 6AB849N002 olarak doğrulayın.
• Yeni fren telinin ürün kodunun 980277.13 olduğunu kontrol edin.
• Dış kılıf uzunluğunu 1130 mm olarak karşılaştırın.
• İç tel uzunluğunu 1320 mm olarak doğrulayın.
• Mevcut telin uç bağlantı yapısını yeni ürünle karşılaştırın.
• Fren telini keskin açılarla veya kırılarak çalışacak şekilde döşemeyin.
• Tel güzergâhının lastik, amortisör ve diğer hareketli süspansiyon parçalarına temas etmediğinden emin olun.
• Sağ ve sol fren tellerinin serbest hareket ettiğini kontrol edin.
• Montaj sonrasında mekanik fren ve el freni ayarını yeniden kontrol edin.
• Fren sistemi sürüş güvenliği açısından kritik olduğundan montajın yetkin servis tarafından yapılması önerilir.

Paket İçeriği

• 1 Adet KNOTT R10 980277.13 Fren Teli

Not: Fren dengeleme aparatı, fren balataları, kampana ve diğer dingil yedek parçaları paket içeriğine dahil değildir.

Satın Almadan Önce Dikkat Edilmesi Gerekenler

• Üretici kodu: 980277.13
• Tip: R10
• Dış kılıf: 1130 mm
• İç tel: 1320 mm
• Exact uyumlu dingil: 6AB849N002
• Yalnızca “1130/1320” ölçüsüne göre standart 980202.13 ile değiştirmeyin.
• Mevcut telin uç bağlantı geometrisini mutlaka karşılaştırın.
• Sağ ve sol fren mekanizmasının durumunu birlikte kontrol edin.

Sık Sorulan Sorular

1130/1320 ne anlama geliyor?
1130 mm dış Bowden kılıf uzunluğunu, 1320 mm ise iç fren teli uzunluğunu ifade eder.

Hangi dingille uyumludur?
Exact ürün kaydında KNOTT 6AB849N002 VGB18-MV ANS 1800 kg Hobby dingille eşleştirilmiştir.

980202.13 ile aynı mı?
Hayır. Her ikisi de 1130/1320 mm ölçüsünde olabilir ancak ürün kodları ve bağlantı uygulamaları farklıdır. 6AB849N002 için 980277.13 kodu esas alınmalıdır.

ANS fren sisteminde kullanılabilir mi?
Evet. Exact 980277.13 kaydı ANS sistemli 6AB849N002 dingille eşleştirilmiştir.

Ürün tekli mi?
Evet. Paket 1 adet fren teli içerir.

İki tarafı birlikte değiştirmek gerekir mi?
Her durumda zorunlu değildir; ancak bir tel aşınmış veya sıkışmışsa aynı dingildeki diğer fren telinin de çalışma durumu mutlaka kontrol edilmelidir.
