Karavan veya römorkunuzdaki spiral yaylı bağımsız süspansiyon sisteminin sağ tarafını doğru kapasite ve bağlantı geometrisine sahip KNOTT bileşeniyle oluşturun. KNOTT 6B4322.001 Sağ Bağımsız Süspansiyon Modülü, sürüş yönüne göre sağ tarafta kullanılan komple spiral yaylı salıncak ünitesidir. Tek taraf için 675 kg yük sınıfına sahip ürün, uygun sol modülle birlikte 1350 kg aks sınıfında bir sistem oluşturur. 5x112 teker bağlantısı ve ET25–35 jant ofset aralığıyla uyumlu karavan, römork ve treyler şasilerinde kullanılabilir. Yavuzer Karavan güvencesiyle sunulan ürünün montaj öncesinde şasi ve fren sistemiyle teknik uyumluluğu kontrol edilmelidir.

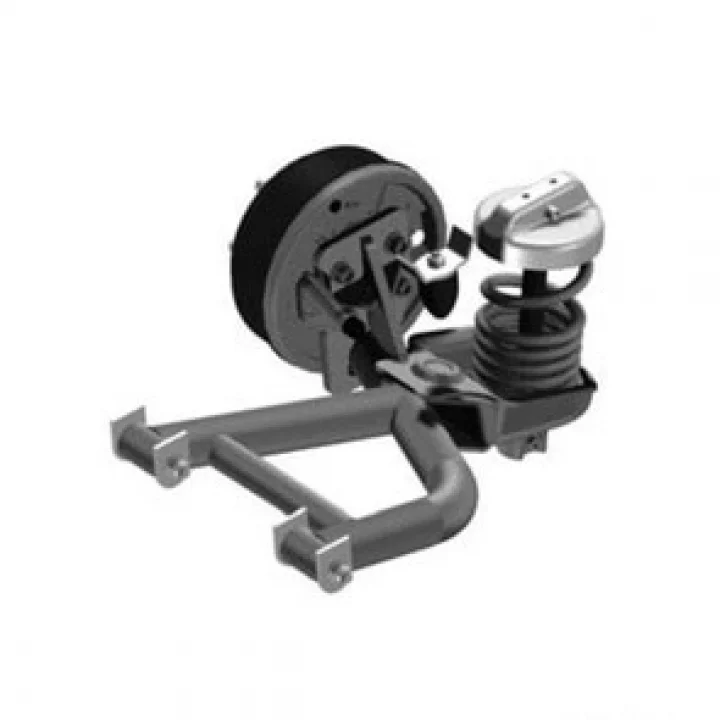

Spiral Yaylı Sağ Bağımsız Süspansiyon Modülü

• 675 kg Tek Taraf Kapasitesi: Üretici tarafından sağ salıncak modülü için belirtilen maksimum yük sınıfıdır.
• 1350 kg Aks Sınıfı: Uyumlu 675 kg sağ ve sol modüller birlikte kullanıldığında 1350 kg sınıfında aks sistemi oluşturur.
• Sağ Taraf: Parça aracın sürüş yönüne göre sağ tarafta kullanılmak üzere tasarlanmıştır.
• Spiral Yaylı Yapı: Komple salıncak ve spiral yaydan oluşan bağımsız süspansiyon sistemidir.
• 5x112 Teker Bağlantısı: Beş bijonlu, 112 mm PCD teker bağlantısına sahiptir.
• ET25–35: Uygun jantın ofset değeri üretici verisine göre ET25 ile ET35 aralığında olmalıdır.
• F200 Fren Sistemi: KNOTT teknik ürün tablosunda bu parça F200 fren tipiyle eşleştirilmiştir.
• Yaklaşık 26 kg: Tek sağ modülün üretici katalog ağırlığı yaklaşık 26 kg'dır.

Teknik Özellikler

675 kg Değeri Ne Anlama Gelir?

Ürün adındaki 675 kg değeri komple karavanın, römorkun veya dingilin toplam kapasitesi değildir. Bu değer yalnızca sağ taraftaki 6B4322.001 salıncak modülünün yük sınıfını ifade eder.

Sistemin sol tarafında kullanılan 6B4322.002 modülü de 675 kg sınıfındadır. KNOTT tarafından birbirine uygun bu iki modül birlikte 1350 kg aks yükü sınıfında tanımlanmaktadır.

Aracın gerçek izin verilen toplam ağırlığı belirlenirken yalnızca bu iki parçanın matematiksel toplamı esas alınmamalıdır. Şasi, fren, porya, jant, lastik ve homologasyon değerlerinin tamamı dikkate alınmalıdır.

Sağ ve Sol Parça Kodları

Sağ ve sol modüller birbirine çok benzediğinden seçim yalnızca ürün görseline göre yapılmamalıdır. 6B4322.001 sağ, 6B4322.002 ise sol taraftır.

Teknik Montaj Ölçüleri

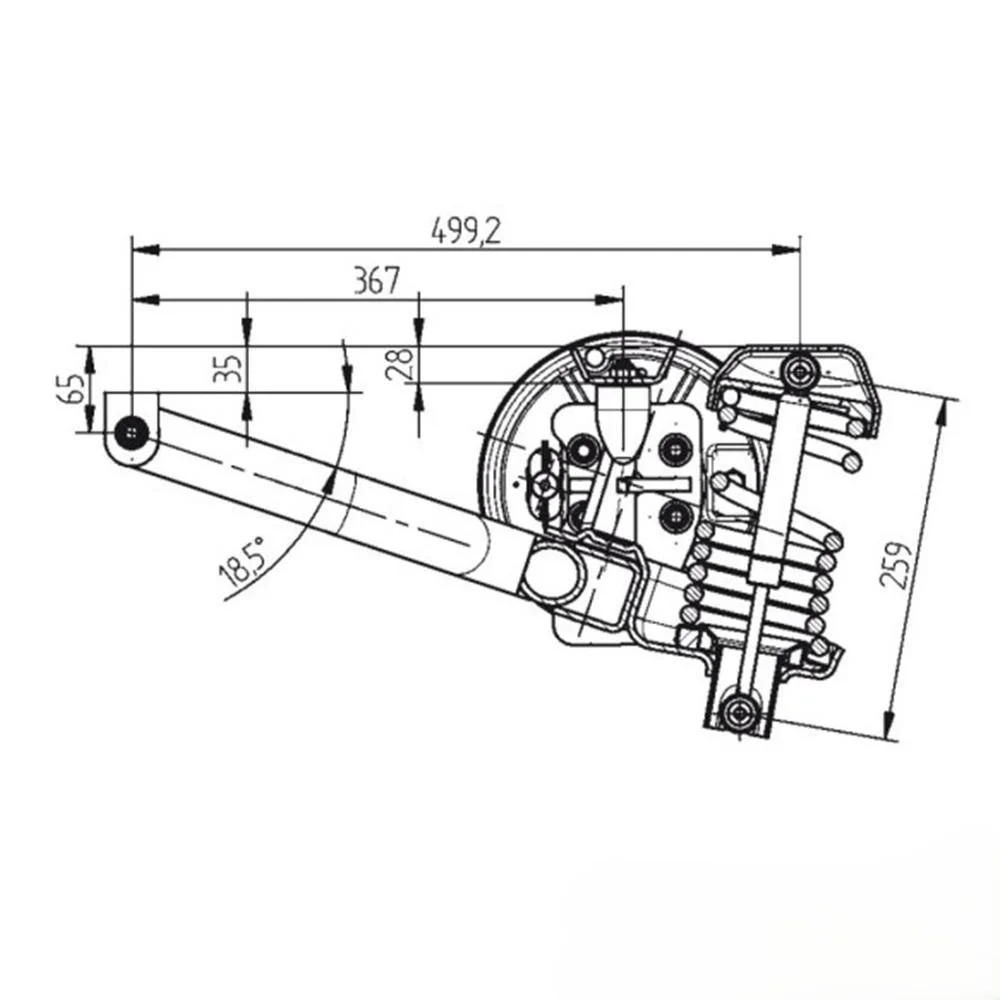

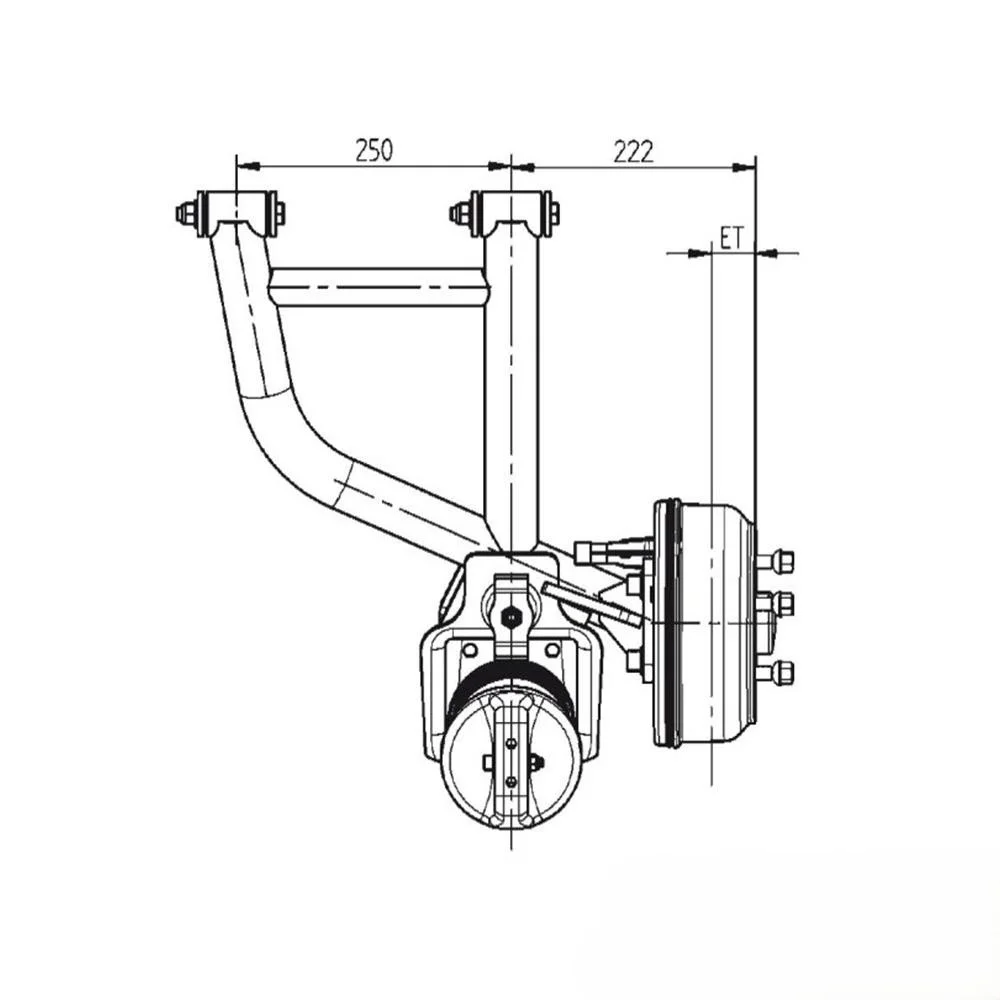

KNOTT teknik tablosunda 6B4322.001 için temel ölçüler L: 499,2 mm, B: 250 mm ve C: 222 mm olarak belirtilmektedir.

Bu değerler özellikle özel üretim şasilerde ve mevcut süspansiyon modülünün değişiminde önemlidir. Ancak bağlantı plakası, delik merkezleri ve diğer şasi ölçüleri için mutlaka KNOTT teknik resmi esas alınmalıdır.

5x112 ve ET25–35 Uyumluluğu

5x112, jantta beş bağlantı noktası bulunduğunu ve bunların 112 mm PCD çapında konumlandığını ifade eder.

KNOTT bu sistem için uygun jant ofset aralığını ET25 ile ET35 arasında belirtmektedir. Yanlış ET değerine sahip jant kullanılması tekerin süspansiyon, şasi veya çamurlukla olan konumunu değiştirebilir.

Montaj ve Uyumluluk Kontrolü

• Parçanın sağ taraf için gerektiğini doğrulayın.
• Mevcut veya kullanılacak sol modülün 6B4322.002 ile uyumlu olduğunu kontrol edin.
• Teker bağlantısının 5x112 olduğunu doğrulayın.
• Jant ET değerinin 25–35 aralığında olduğundan emin olun.
• Fren sisteminin KNOTT F200 sistem geometrisiyle uyumunu kontrol edin.
• Şasi bağlantı ölçülerini üreticinin teknik çizimi üzerinden karşılaştırın.
• Sağ ve sol modüllerin kapasite ve ürün ailesinin aynı olduğundan emin olun.
• Lastik ve jantların gerekli teker yükünü karşılayabildiğini kontrol edin.
• Montaj sonrasında lastik, jant, çamurluk ve şasi arasında yeterli çalışma boşluğu bulunduğunu doğrulayın.

Paket İçeriği

• 1 Adet KNOTT 6B4322.001 Sağ Spiral Yaylı Bağımsız Süspansiyon / Salıncak Modülü

Not: Sol süspansiyon modülü, jant, lastik ve araç/şasiye özel ilave bağlantı elemanlarının pakete dahil olduğu varsayılmamalıdır. Sipariş öncesinde teslimat kapsamı ayrıca kontrol edilmelidir.

Satın Almadan Önce Dikkat Edilmesi Gerekenler

• Sağ taraf için 6B4322.001 kodunu seçtiğinizden emin olun.
• Sol taraf gerekiyorsa 6B4322.002 kodunu tercih edin.
• 675 kg değerini komple dingil veya römork kapasitesi olarak değerlendirmeyin.
• 5x112 teker bağlantısını mevcut porya ve jantlarla karşılaştırın.
• Jantın ET25–35 aralığında olduğundan emin olun.
• Mevcut fren ve süspansiyon sistemini yalnızca görsel benzerliğe göre eşleştirmeyin.
• Yeni şasi imalatında KNOTT teknik resmindeki bağlantı ve konum ölçülerini esas alın.

Sık Sorulan Sorular

6B4322.001 sağ mı sol mu?
Sağ taraftır. Yön aracın normal sürüş yönüne göre belirlenir.

Tek taraf kapasitesi kaç kg?
675 kg'dır.

İki modül birlikte kaç kg aks sınıfı oluşturur?
Uyumlu 675 kg sağ ve sol modül birlikte 1350 kg aks sınıfını oluşturur.

Sol tarafın kodu nedir?
6B4322.002'dir.

Bijon aralığı nedir?
5x112 mm'dir.

Hangi ET jant kullanılmalıdır?
KNOTT verisine göre ET25–35 aralığı kullanılmalıdır.

Torsiyonlu süspansiyon mudur?
Hayır. Bu ürün KNOTT tarafından komple salıncak ve spiral yaylı süspansiyon modülü olarak tanımlanır.

Tek başına komple dingil midir?
Hayır. Bu ürün yalnızca sağ taraftaki bağımsız süspansiyon/salıncak modülüdür.
