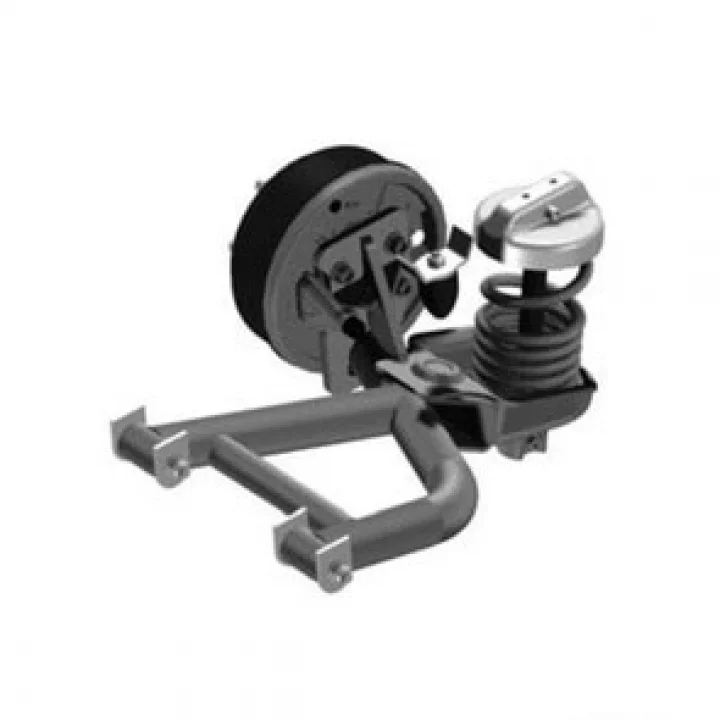

Karavan veya römorkunuzda spiral yaylı bağımsız süspansiyon sisteminin sol tarafını orijinal ve doğru kapasitedeki KNOTT bileşeniyle oluşturun. KNOTT 6B4322.002 675 kg Sol Bağımsız Süspansiyon Modülü, sol teker için komple salıncak ve spiral yaylı süspansiyon ünitesi olarak geliştirilmiştir. Tek taraf için 675 kg yük sınıfına sahip olan ürün, uygun sağ taraf modülüyle eşleştirildiğinde 1350 kg aks sınıfında bir süspansiyon sistemi oluşturur. 5x112 teker bağlantısı ve ET25–35 jant ofset aralığı sayesinde uyumlu karavan ve römork şasilerinde kullanılabilir. Yavuzer Karavan güvencesiyle sunulan ürün, yeni şasi imalatında veya mevcut uyumlu KNOTT süspansiyon sistemlerinin yenilenmesinde değerlendirilebilir.

Spiral Yaylı Bağımsız Süspansiyon Yapısı

KNOTT 6B4322.002, geleneksel tek parça rijit aks sisteminden farklı olarak sol tekerin hareketini kendi salıncak ve yay sistemi üzerinden kontrol eden bağımsız süspansiyon yapısına sahiptir.

• 675 kg Tek Taraf Kapasitesi: Sol süspansiyon kolunun üretici tarafından belirtilen yük sınıfıdır.
• 1350 kg Aks Sistemi: 675 kg sol ve 675 kg sağ modül doğru şekilde eşleştirildiğinde 1350 kg aks sınıfı oluşur.
• Sol Taraf Modülü: Ürün yalnızca aracın sürüş yönüne göre sol tarafında kullanılmak üzere tasarlanmıştır.
• Spiral Yay: KNOTT tarafından “komple salıncak, spiral yaylı” olarak tanımlanan süspansiyon sistemine sahiptir.
• 5x112 Teker Bağlantısı: Beş bijonlu 112 mm PCD porya/jant sistemleriyle kullanılmak üzere tasarlanmıştır.
• ET25–35 Jant Aralığı: Uyumlu jantların ofset değerinin bu aralıkta olması gerekir.
• Yaklaşık 26 kg Ağırlık: KNOTT güncel teknik katalog değeri tek sol modül için yaklaşık 26 kg'dır.

Teknik Özellikler

675 kg Değeri Ne Anlama Gelir?

Bu üründeki 675 kg değeri komple römorkun veya dingilin taşıma kapasitesi değildir. KNOTT bunu tek bir sol salıncak/süspansiyon modülünün yük değeri olarak belirtmektedir.

Uyumlu sağ taraf modülü 6B4322.001 de 675 kg sınıfındadır. İki taraf birlikte kullanıldığında KNOTT teknik kataloğunda sistem 1350 kg aks yükü olarak sınıflandırılmaktadır.

Bununla birlikte bir karavan veya römorkun izin verilen gerçek toplam ağırlığı; şasi, aks sistemi, frenler, poryalar, lastikler, jantlar ve homologasyon değerleri içerisindeki en düşük sınıra göre değerlendirilmelidir.

Sol ve Sağ Parça Kodlarını Karıştırmayın

Sağ ve sol ürünler görsel olarak birbirine benzeyebilir. Sipariş sırasında yalnızca ürün fotoğrafına değil, 6B4322.002 sol ve 6B4322.001 sağ parça kodlarına göre seçim yapılmalıdır.

5x112 ve ET25–35 Uyumluluğu

Ürün 5 adet bijon deliğinin 112 mm PCD çapında konumlandığı 5x112 teker bağlantısına sahiptir.

KNOTT bu modül için jant ofset aralığını ET25 ile ET35 arasında belirtmektedir. Yanlış ET değerine sahip bir jant, lastiğin şasi veya süspansiyon parçalarına yaklaşmasına ya da dışarı doğru gereğinden fazla taşmasına neden olabilir.

Uyumluluk ve Montaj Kontrolü

6B4322.002 yalnızca “675 kg” veya “5x112” bilgisine bakılarak seçilmemelidir. Montaj öncesinde aşağıdaki kriterler kontrol edilmelidir:

• Mevcut sistemin sol taraf parça kodu
• Şasi üzerindeki süspansiyon bağlantı geometrisi
• Sağ taraf modülünün tipi ve kapasitesi
• 5x112 porya/jant bağlantısı
• Jant ET değerinin 25–35 aralığında olması
• Mevcut fren sisteminin uyumluluğu
• Lastik ve jantın yeterli yük kapasitesine sahip olması
• Çamurluk ve şasi çalışma boşlukları

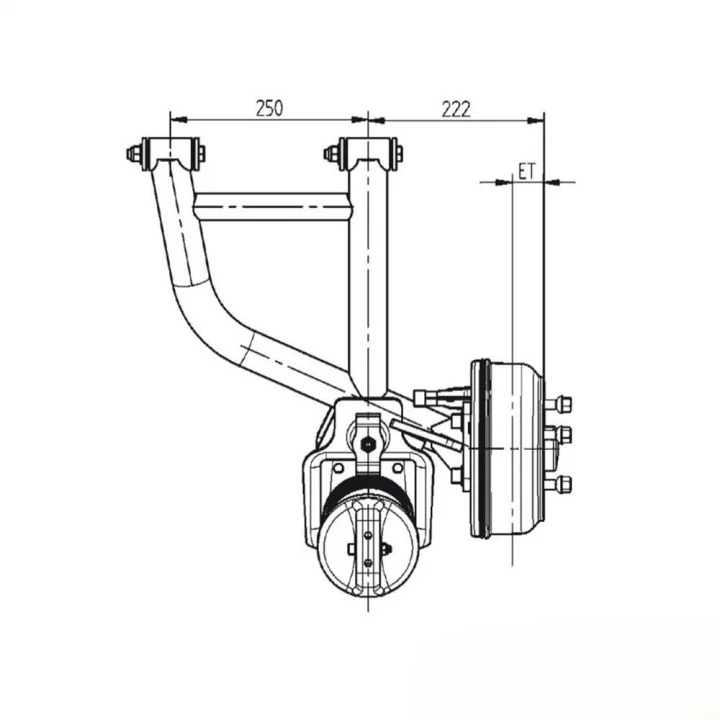

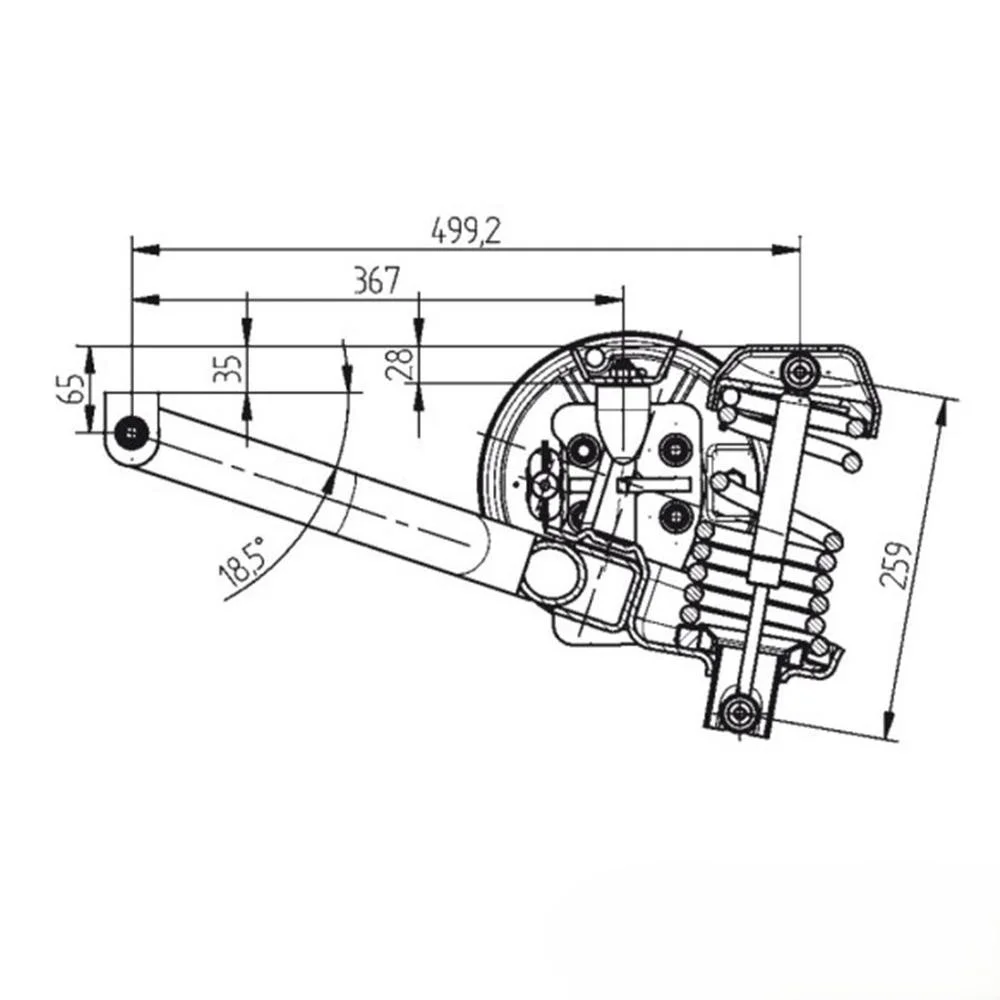

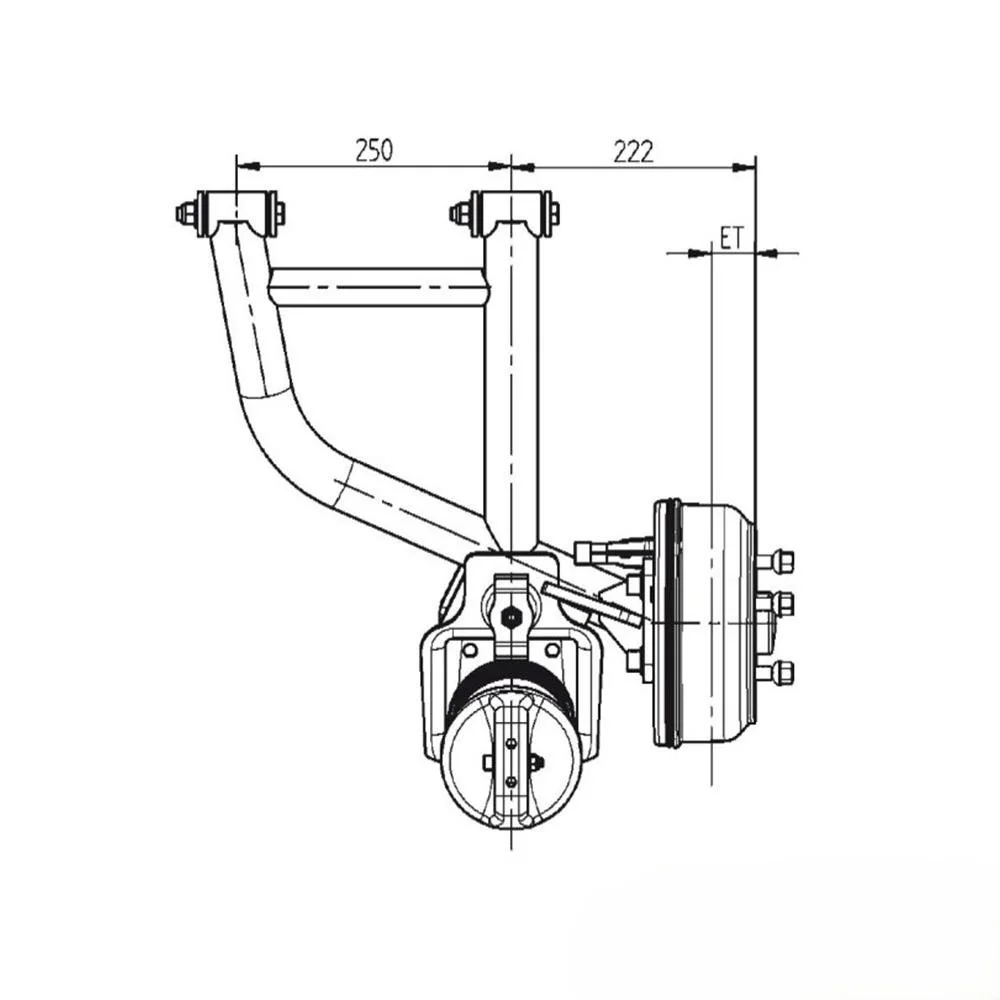

Üretici teknik çiziminde çok sayıda bağlantı ve konum ölçüsü bulunduğu için yeni şasi uygulamalarında montaj ölçülerinin teknik çizim üzerinden doğrulanması önerilir.

Paket İçeriği

• 1 Adet KNOTT 6B4322.002 Sol Bağımsız Süspansiyon / Salıncak Modülü

Not: Teker, jant, teker bijonları, sağ taraf süspansiyon modülü ve şasi bağlantı ekipmanlarının standart paket içeriğine dahil olduğu varsayılmamalıdır. Sipariş öncesinde paket kapsamı ayrıca kontrol edilmelidir.

Satın Almadan Önce Dikkat Edilmesi Gerekenler

• Ürünün sol taraf için olduğunu doğrulayın.
• Sağ taraf gerekiyorsa 6B4322.001 kodlu parçayı tercih edin.
• 675 kg değerini komple dingil kapasitesi olarak değerlendirmeyin.
• Sağ ve sol 675 kg modüllerin oluşturduğu sistem 1350 kg aks sınıfındadır.
• Porya/jant sisteminizin 5x112 olduğunu kontrol edin.
• Jant ofsetinin ET25–35 aralığında olduğunu doğrulayın.
• Mevcut süspansiyon ve fren sistemini yalnızca görsel benzerliğe göre eşleştirmeyin.
• Yeni üretim projelerinde KNOTT teknik çizimindeki şasi bağlantı ölçülerini esas alın.

Sık Sorulan Sorular

Bu ürün kaç kg taşır?
Tek sol süspansiyon modülünün üretici yük sınıfı 675 kg'dır.

İki tane kullanıldığında kapasite kaç kg olur?
Uygun 675 kg sağ ve sol KNOTT modüller birlikte 1350 kg aks sınıfını oluşturur.

Sağ taraf ürünü hangisidir?
Sağ taraf için KNOTT parça kodu 6B4322.001'dir.

Bijon aralığı nedir?
5x112 mm'dir.

Hangi ET jant kullanılabilir?
KNOTT teknik verisine göre ET25–35 aralığı uygundur.

Ürün torsiyonlu süspansiyon mu?
Hayır. KNOTT bu parçayı spiral yaylı komple salıncak modülü olarak tanımlar.

Tek başına komple dingil mi?
Hayır. 6B4322.002 yalnızca sol taraf süspansiyon modülüdür. Komple sistem için uyumlu sağ taraf ve gerekli şasi/aks bağlantıları gerekir.
