Karavan veya römorkunuzdaki KNOTT 20-2425/1 teker fren sistemini kampana ve fren balatalarıyla birlikte yenilemek için KNOTT 2024251 Dingil Fren Seti, 200x50 mm mekanik fren ölçüsüne ve 5x112 teker bağlantısına sahip komple fren çözümüdür. Sistem otomatik geri sürüş fonksiyonuna sahip olmakla birlikte fren balatası ayarı manuel olarak yapılır. Yavuzer Karavan üzerinden sipariş vermeden önce mevcut teker freninin 20-2425/1 tipinde ve jant/porya bağlantısının 5x112 olduğunun kontrol edilmesi önerilir.

KNOTT 20-2425/1 200x50 mm Fren Sistemi

• 20-2425/1 Fren Tipi: KNOTT'un karavan ve frenli römork dingillerinde kullandığı mekanik kampanalı teker fren sistemidir.
• 200x50 mm Fren Ölçüsü: 200 mm nominal kampana iç çapı ve 50 mm fren pabucu genişliği sınıfına sahiptir.
• 5x112 Teker Bağlantısı: Kampana/porya tarafında beş bağlantı noktası 112 mm PCD üzerinde konumlanır.
• Kampana + Balata Seti: 2024251 ürün kaydı ürünü kampana ve fren balatalarından oluşan komple set olarak tanımlar.
• Otomatik Geri Sürüş: Geri manevrada fren sisteminin gerekli şekilde serbest hareket etmesine yardımcı olan KNOTT geri sürüş mekanizmasına sahiptir.
• Manuel Fren Ayarı: Fren pabucu çalışma boşluğu otomatik ANS sistemiyle değil, manuel ayar mekanizması üzerinden düzenlenir.

Teknik Özellikler

200x50 mm Ne Anlama Gelir?

KNOTT 20-2425/1 fren sisteminin nominal fren ölçüsü 200x50 mm'dir.

Fren seti seçiminde yalnızca 200x50 mm ölçüsünün eşleşmesi yeterli değildir. Mevcut fren taşıyıcı plakası üzerinde 20-2425/1 tip kodunun da doğrulanması gerekir.

Otomatik Geri Sürüş Var, Otomatik Balata Ayarı Yok

Bu üründe sık karıştırılabilecek iki farklı özellik bulunur.

Otomatik geri sürüş sistemi, römork geri hareket ettiğinde fren mekanizmasının kilitlenmeden geri manevraya izin vermesini sağlar.

Balata ayarı ise farklı bir fonksiyondur. 2024251 için ürün kaydı manuel ayar belirtmektedir.

ANS Versiyonuyla Karıştırmayın

KNOTT 20-2425/1 fren sistemi için ayrıca ANS otomatik ayarlı fren balata sistemi bulunmaktadır.

Bu nedenle mevcut fren sisteminin ANS olup olmadığı satın almadan önce kontrol edilmelidir.

5x112 Teker Bağlantısı

5x112, kampana/porya üzerinde beş adet teker bağlantı noktası bulunduğunu ve bu noktaların 112 mm PCD dairesi üzerinde yer aldığını ifade eder.

KNOTT'un 20-2425/1 ürün ailesinde 5x112 kampana/göbek seçenekleri bulunmaktadır. Ancak yalnızca 5x112 ölçüsü tam uyumluluk için yeterli değildir.

Ayrıca aşağıdaki özellikler kontrol edilmelidir:

• Porya/rulman ölçüsü
• Aks mili geometrisi
• Bijon dişi
• Kampana yüksekliği
• Jant merkezleme yapısı

Rulman Yapısı

2024251 ürün kaydında tasarım açısal/eğik bilyalı rulman olarak belirtilmektedir.

KNOTT'un 20-2425/1 ailesindeki 5x112 kampana ve göbek seçeneklerinde de çift sıralı eğik bilyalı kompakt rulman uygulamaları bulunmaktadır.

Ancak 2024251 paketinde kullanılan kampananın exact alt KNOTT parça numarası ürün sayfasında belirtilmediğinden, belirli bir rulman iç/dış çapını 2024251'in kesin özelliği olarak yayınlamak doğru değildir.

6A2267.058 Kampana ile İlişkisi

KNOTT ürün gamında 6A2267.058 koduyla ayrıca 20-2425/1 fren sistemine uygun 5x112 kampana/göbek bulunmaktadır. Bu parça 200x50 mm fren sistemi, 5x112 bağlantı ve kompakt rulman yapısıyla listelenmektedir.

Ancak 2024251 ürün sayfası set içerisindeki kampananın alt parça numarasını açıkça 6A2267.058 olarak belirtmediği için, 2024251 = kesin olarak 6A2267.058 + belirli balata kodu şeklinde bir paket eşleştirmesi yapılmamalıdır.

47276 Fren Balatası ile İlişkisi

KNOTT 47276 balata seti de 20-2425/1, 200x50 mm, mekanik, otomatik geri sürüşlü ve manuel ayarlı fren sistemi için üretilmiştir.

Ancak 47276 resmi olarak bir dingil için balata seti olarak satılan ayrı bir KNOTT ürünüdür. 2024251 ürününün paket alt bileşen kodu açıkça yayınlanmadığından 47276'nın 2024251 paketinde kesin olarak bulunduğu varsayılmamalıdır.

Paket İçeriği

2024251 exact satış kaydı ve ürün görselleri ürünü kampana ve balatadan oluşan komple fren seti olarak tanımlamaktadır.

• Fren kampanası / göbek bileşeni

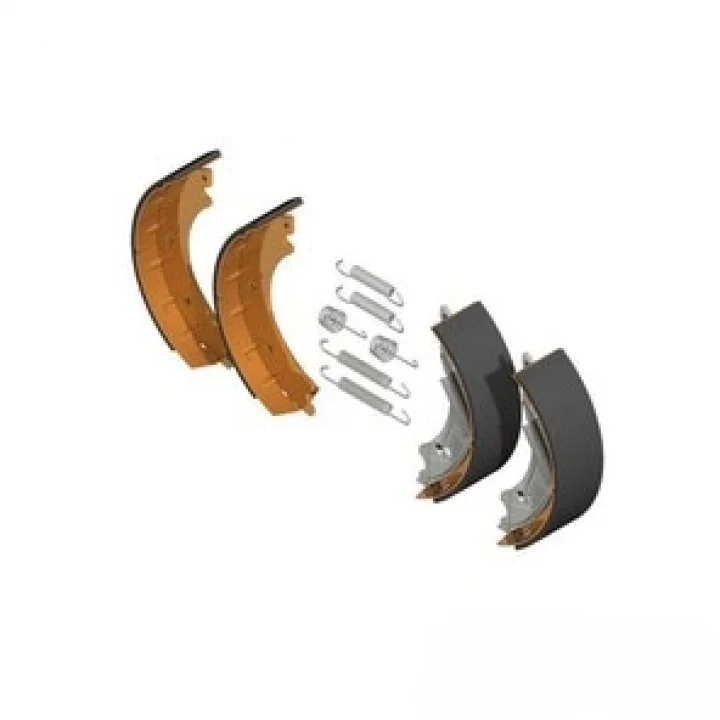

• 20-2425/1 uyumlu fren balataları / pabuçları
• Balata sistemine ait ilgili yay ve mekanik parçalar

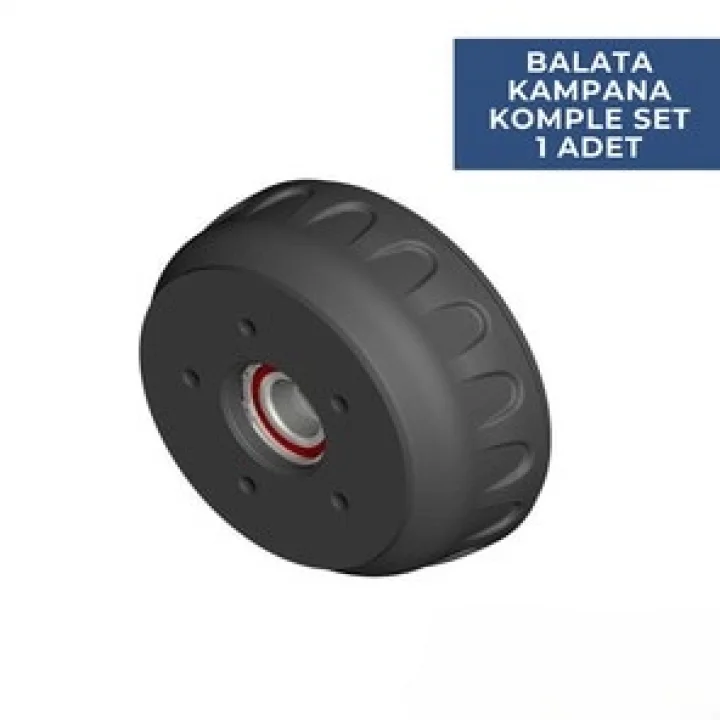

Önemli: Ürün görselinde “1 adet komple set” ifadesi bulunmaktadır. Ancak satış sayfası paketin tek teker mi yoksa bir dingilin her iki tarafını mı tamamen yenilediğini teknik olarak yeterince açık tanımlamamaktadır. Bu nedenle e-ticaret açıklamasında “1 dingillik sağ-sol komple kampana seti” ifadesi kullanılmamalıdır.

Fren Balatası Ne Zaman Değiştirilmeli?

• Balata kalınlığı servis sınırına yaklaşmışsa,
• Balata yüzeyinde yağ veya gres bulaşığı varsa,
• Balata yüzeyi çatlamış veya parçalanmışsa,
• Fren kampanasında aşırı çizik veya oluk oluşmuşsa,
• Frenleme sırasında anormal ses veya titreşim oluşuyorsa,
• Sağ ve sol fren kuvvetleri arasında belirgin fark varsa

fren sistemi kontrol edilmeli ve gerekli parçalar yenilenmelidir.

Montajda Dikkat Edilmesi Gerekenler

• Mevcut fren tipini 20-2425/1 olarak doğrulayın.
• Fren ölçüsünün 200x50 mm olduğunu kontrol edin.
• Teker bağlantısının 5x112 olduğunu doğrulayın.
• Mevcut kampananın rulman ve aks mili geometrisini yeni ürünle karşılaştırın.
• Fren balatalarına yağ veya gres bulaştırmayın.
• Fren kampanasının iç yüzeyini montaj öncesinde temiz ve kuru tutun.
• Manuel fren ayarını montaj sonrasında üretici prosedürüne uygun yapın.
• Sağ ve sol teker frenlerinin eşit çalıştığını kontrol edin.
• El freni ve geri sürüş fonksiyonunu montaj sonrasında test edin.
• Fren sistemi sürüş güvenliği açısından kritik olduğundan montajın yetkin servis tarafından yapılması önerilir.

Satın Almadan Önce Dikkat Edilmesi Gerekenler

• Set / satış kodu: 2024251
• Fren tipi: 20-2425/1
• Fren ölçüsü: 200x50 mm
• Teker bağlantısı: 5x112
• Çalışma şekli: Mekanik
• Geri sürüş otomatiği: Var
• Fren ayarı: Manuel
• ANS otomatik ayarlı sistemle karıştırmayın.
• Porya/rulman geometrisini mevcut dingille karşılaştırın.
• Paketin sağ-sol iki teker için iki kampana içerdiğini varsaymayın.

Sık Sorulan Sorular

Hangi fren tipine uygundur?
KNOTT 20-2425/1 fren sistemi için listelenmektedir.

Fren ölçüsü nedir?
200x50 mm'dir.

Bijon düzeni nedir?
5x112 mm'dir.

Kampana dahil mi?
Evet. Exact ürün sayfası ürünü kampana ve balatadan oluşan komple set olarak tanımlamaktadır.

Balata dahil mi?
Evet.

Otomatik geri sürüş var mı?
Evet.

Balata ayarı otomatik mi?
Hayır. 2024251 için ayar manuel olarak belirtilmektedir.

ANS sistemi mi?
Hayır. ANS otomatik ayarlı 20-2425/1 fren sistemi ayrı bir versiyondur.

Bir dingilin iki tarafına yeterli mi?
Ürün sayfası bu noktayı yeterince açık belirtmemektedir. Görselde “1 adet komple set” ifadesi bulunur. Bu nedenle iki kampanalı tam dingil seti olduğu doğrulanmadan bu şekilde satış vaadi verilmemelidir.
