Hafif römork, tekne römorku ve uygun çekili araç şasilerinde kompakt bir süspansiyon ve teker taşıma çözümü için KNOTT YA0085.110 Frensiz Torsiyon Dingil, 750 kg maksimum teknik aks kapasitesine, 4x100 mm teker bağlantısına ve 1200 mm şasi bağlantı merkez ölçüsüne sahiptir. Sıvı gres yağlı versiyon olarak sunulan dingil, fren mekanizması bulunmayan uygun römork ve çekili araç uygulamalarında kullanılabilir. Yavuzer Karavan üzerinden sipariş vermeden önce mevcut şasi montaj ölçüsü, teker bağlantısı ve aks kapasitesi mutlaka doğrulanmalıdır.
KNOTT 750 kg Frensiz Torsiyon Dingil
- 750 kg Maksimum Aks Kapasitesi: Komple dingil için belirtilen maksimum teknik aks yüküdür.
- Frensiz Yapı: Dingil üzerinde mekanik teker fren sistemi bulunmaz.
- Torsiyon Süspansiyon: Teker hareketlerini torsiyon süspansiyon yapısı üzerinden karşılayan kompakt bir dingil sistemidir.
- 4x100 Teker Bağlantısı: Poryada dört teker bağlantı noktası 100 mm PCD üzerinde konumlanır.
- 1200 mm Montaj Merkez Ölçüsü: Exact ürün kaydında iki bağlantı cıvatasının merkezleri arasındaki mesafe olarak belirtilmektedir.
- Sıvı Gres Yağlı Versiyon: YA0085.110 ürün kaydı dingili sıvı gres yağlı tip olarak tanımlar.
Teknik Özellikler
| Marka | KNOTT |
|---|
| Üretici / Stok Kodu | YA0085.110 |
|---|
| Ürün Tipi | Frensiz Torsiyon Dingil / Aks |
|---|
| Maksimum Teknik Aks Yükü | 750 kg |
|---|
| Fren Sistemi | Frensiz |
|---|
| Süspansiyon Tipi | Torsiyon |
|---|
| Teker Bağlantısı / PCD | 4x100 mm |
|---|
| Montaj Merkez Ölçüsü | 1200 mm |
|---|
| 1200 mm Ölçüsünün Tanımı | 2 Bağlantı Cıvatası Merkezi Arası |
|---|
| Yağlama Tanımı | Sıvı Gres Yağlı |
|---|
| Kullanım Alanı | Uygun Hafif Römork, Tekne Römorku, Karavan ve Treyler Şasileri |
|---|

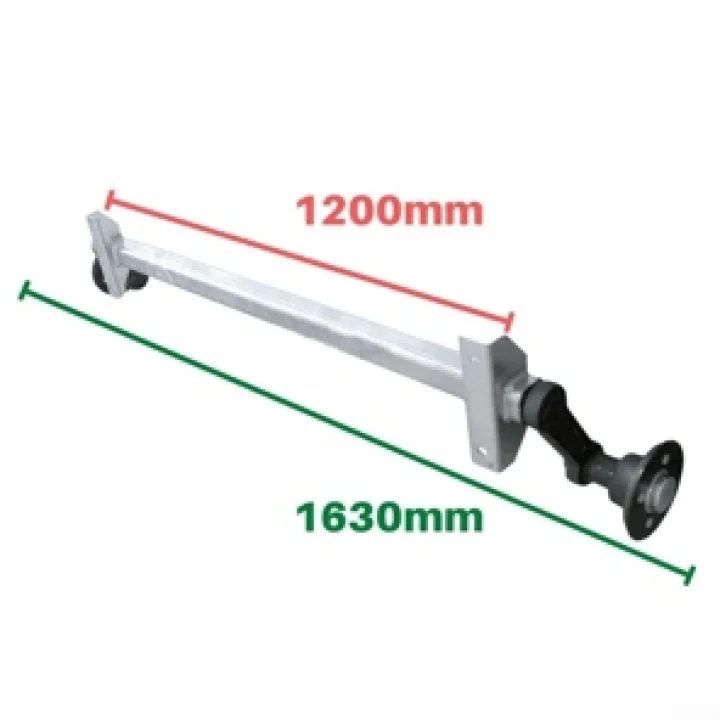

1200 mm Ölçüsü Ne Anlama Gelir?
YA0085.110 için verilen 1200 mm değeri dingilin toplam dış genişliği değildir.
Exact ürün kaydında bu ölçü, iki bağlantı cıvatasının merkezleri arasındaki mesafe olarak tanımlanmaktadır.
| Montaj Merkez Mesafesi | 1200 mm |
|---|
| Toplam Dingil Genişliği | Exact Kod İçin Doğrulanmadı |
|---|
| Flanş Ölçüsü | Exact Kod İçin Doğrulanmadı |
|---|
Bu nedenle mevcut dingilin yerine yeni ürün seçerken yalnızca “1200 mm dingil” ifadesine göre karar verilmemeli; şasi üzerindeki gerçek bağlantı noktaları merkezden merkeze ölçülmelidir.
YA0085.110 ile YA0085.120 Arasındaki Fark
| YA0085.110 | 750 kg – 4x100 – 1200 mm montaj merkez ölçüsü |
|---|
| YA0085.120 | 750 kg – 4x100 – 1500 mm montaj merkez ölçüsü |
|---|
İki ürün aynı temel ürün ailesinde yer almakla birlikte montaj ölçüleri farklıdır. YA0085.110, 1200 mm bağlantı merkez mesafesine sahip versiyondur.
750 kg Kapasite Ne Anlama Gelir?
750 kg değeri komple dingilin maksimum teknik aks yüküdür. Tek porya veya tek teker kapasitesi değildir.
Karavan veya römorkun izin verilen toplam ağırlığı yalnızca dingilin 750 kg kapasitesine bakılarak belirlenmemelidir.
Aşağıdaki bileşenlerin teknik değerleri birlikte değerlendirilmelidir:
- Şasi kapasitesi
- Dingil kapasitesi
- Lastik yük endeksi
- Jant yük kapasitesi
- Porya ve teker bağlantısı
- Kaplin kapasitesi
- Araç tip onayı / homologasyon değerleri
Sistemdeki en düşük izin verilen teknik veya yasal değer aşılmamalıdır.
4x100 Teker Bağlantısı Ne Anlama Gelir?
4x100, poryada dört teker bağlantı noktası bulunduğunu ve bu noktaların 100 mm PCD dairesi üzerinde yer aldığını ifade eder.
Ancak jant seçimi yalnızca 4x100 ölçüsüne göre yapılmamalıdır. Ayrıca aşağıdaki değerlerin de kontrol edilmesi gerekir:
- Jant merkez deliği
- ET / ofset
- Jant yük kapasitesi
- Bijon dişi
- Bijon oturma geometrisi
YA0085.110 exact ürün kaydında bu ilave jant ölçüleri doğrulanmadığından ürün açıklamasına tahmini değer eklenmemiştir.

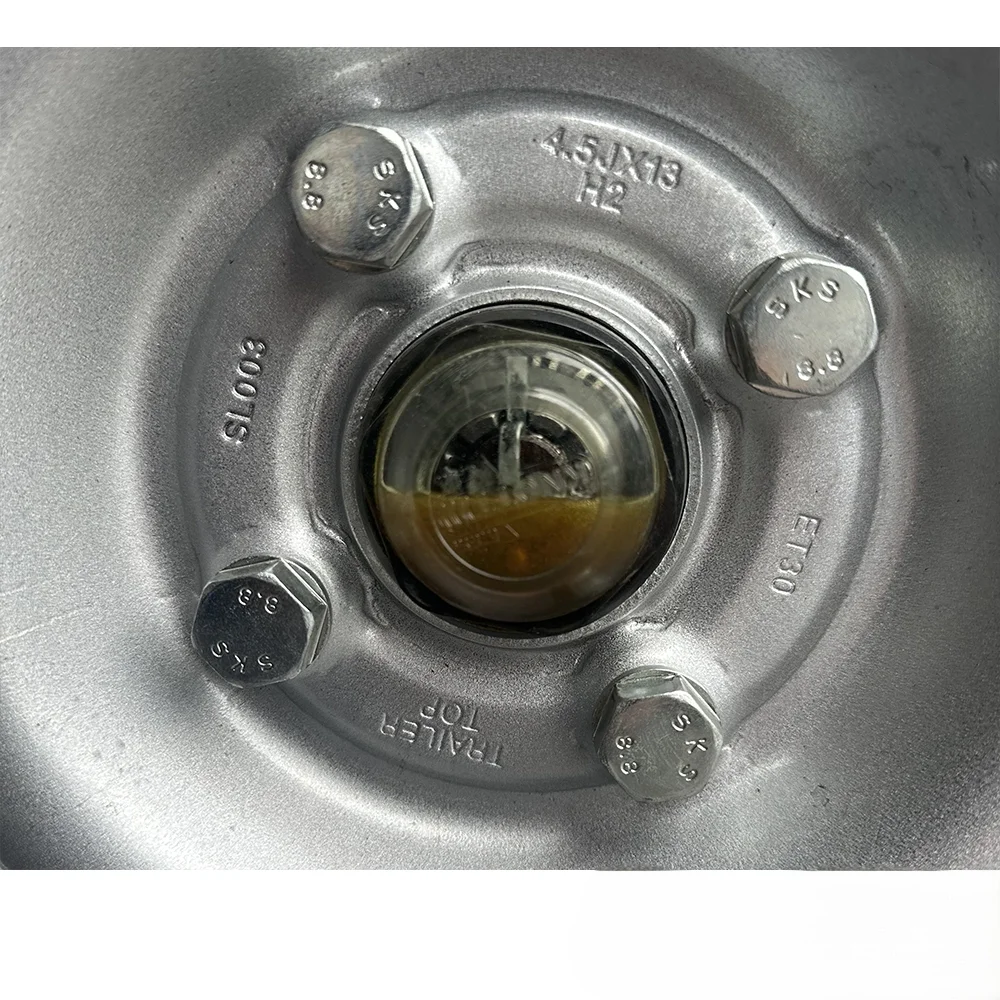

Sıvı Gres Yağlı Sistem
YA0085.110 exact ürün kaydı ürünü sıvı gres yağlı torsiyon dingil olarak tanımlamaktadır.
Bu ifade porya/rulman sisteminde kullanılan yağlama uygulamasını diğer dingil tiplerinden ayırır. Yağlama, rulman içerisindeki hareketli yüzeyler arasındaki sürtünmenin ve aşınmanın kontrol edilmesine yardımcı olur.
Ancak exact YA0085.110 için gresin teknik sınıfı, dolum miktarı ve servis/değişim periyodu doğrulanmadığından farklı gres tipleriyle ilgili tahmini öneriler verilmemelidir.
Torsiyon Süspansiyon Nasıl Çalışır?
Torsiyon dingillerde tekerlerin bağlı olduğu salıncak kolları, dingil içerisindeki elastik süspansiyon elemanlarıyla birlikte hareket eder.
Teker yol bozukluğu nedeniyle yukarı hareket ettiğinde bu elemanlar deforme olarak yay görevi görür. Bu yapı klasik ayrı yaprak yay sistemlerine göre kompakt bir dingil ve süspansiyon çözümü oluşturabilir.
Frensiz Dingil Ne Demektir?
YA0085.110 üzerinde frenli dingillerde bulunan mekanik teker fren sistemi yer almaz.
Bu nedenle standart yapısında:
- mekanik fren balataları,
- Bowden fren telleri,
- fren teli dengeleme mekanizması,
- atalet freninden tekerlere fren aktarımı
bulunmaz.
Frensiz dingilin hangi römork veya karavan uygulamasında kullanılabileceği, aracın teknik sınıfı ve yürürlükteki mevzuat şartlarıyla birlikte değerlendirilmelidir.
Exact Kod İçin Doğrulanmayan Değerler
YA0085.110 için aşağıdaki değerleri exact teknik kayıtla doğrulayamadığımızdan ürün özelliklerine tahmini olarak eklemiyoruz:
- Toplam dış dingil genişliği
- Poryadan poryaya / flanş ölçüsü
- Jant ET aralığı
- Jant merkez deliği
- Bijon dişi
- Dingil borusu profil ölçüsü
- Komple ürün ağırlığı
- Sıvı gres tipi ve miktarı
Benzer 750 kg KNOTT dingillerde görülen değerler YA0085.110'a doğrudan aktarılmamalıdır.
Montajda Dikkat Edilmesi Gerekenler
- Ürün kodunu YA0085.110 olarak doğrulayın.
- Maksimum aks kapasitesinin 750 kg olduğunu dikkate alın.
- Şasi üzerindeki iki dingil bağlantı noktasını merkezden merkeze ölçerek 1200 mm değerini doğrulayın.
- Teker bağlantısının 4x100 mm olduğunu kontrol edin.
- Jant merkez deliğini ve ET değerini mevcut sistem üzerinden ayrıca doğrulayın.
- Dingil bağlantı yüzeylerinin düz, sağlam ve deformasyonsuz olduğunu kontrol edin.
- Montaj cıvatalarında uygun mukavemet sınıfı ve üreticiye uygun sıkma torku kullanılmalıdır.
- Poryalarda boşluk, anormal ses veya sürtünme bulunmadığını düzenli olarak kontrol edin.
- Sıvı gresli porya sisteminde yağlama kaçağı görülmesi durumunda kullanıma devam etmeden önce sistem kontrol edilmelidir.
- Dingil montajının sürüş güvenliği nedeniyle yetkin servis tarafından gerçekleştirilmesi önerilir.
Paket İçeriği
- 1 Adet KNOTT YA0085.110 750 kg Frensiz Torsiyon Dingil
Not: Jant, lastik, teker bağlantı bijonları ve şasi montaj bağlantı elemanlarının exact standart paket içeriğine dahil olduğu doğrulanmadığından bu parçaların ürünle birlikte geldiği varsayılmamalıdır.
Satın Almadan Önce Dikkat Edilmesi Gerekenler
- Üretici kodu: YA0085.110
- Aks kapasitesi: 750 kg
- Fren sistemi: Frensiz
- Süspansiyon: Torsiyon
- Teker bağlantısı: 4x100 mm
- Montaj merkez ölçüsü: 1200 mm
- 1200 mm değerini toplam dış genişlik olarak değerlendirmeyin.
- YA0085.120 1500 mm versiyonuyla karıştırmayın.
- Jant ET ve merkez deliği değerlerini mevcut sistemden ayrıca doğrulayın.
Sık Sorulan Sorular
Maksimum kapasitesi kaç kg?
Komple dingilin maksimum teknik aks kapasitesi 750 kg'dır.
Frenli mi?
Hayır. YA0085.110 frensiz torsiyon dingildir.
Bijon düzeni nedir?
4x100 mm'dir.
1200 mm toplam dingil genişliği mi?
Hayır. Exact ürün kaydında 1200 mm, iki bağlantı cıvatasının merkezleri arasındaki mesafedir.
Sıvı gres yağlı mı?
Evet. Exact ürün kaydında sıvı gres yağlı torsiyon dingil olarak listelenmektedir.
YA0085.120 ile farkı nedir?
YA0085.110 modelinde bağlantı merkez ölçüsü 1200 mm, YA0085.120 modelinde ise 1500 mm'dir.
ET veya merkez deliği nedir?
Exact YA0085.110 teknik kaydında bu değerler doğrulanmadığından tahmini değer verilmemektedir.
Dingil Seçimi İpucu: Bu dingili seçerken yalnızca
750 kg kapasite ve 4x100 teker bağlantısına bakmayın. YA0085.110 ürün kodunu ve özellikle
1200 mm iki bağlantı cıvatası merkez mesafesini mevcut şasiyle karşılaştırın. Karavan ve kamp alanlarını keşfetmek, seyahat rotalarınızı planlamak ve mobil yaşam içeriklerine ulaşmak için
