Victron Galvanik İzolatörü VDI-16 Galvanic Isolator (GDI000016000)
Victron Galvanik İzolatörü VDI-16 Galvanic Isolator (GDI000016000), kıyı elektriği (shore power) bağlantısı yapılan teknelerde oluşabilecek elektrolitik korozyonu önlemeye yardımcı olan profesyonel bir galvanik izolasyon çözümüdür. Kıyı elektriğinin toprak hattı (earth wire) üzerinden tekneye girebilen düşük voltajlı DC kaçak akımlar, teknenin su altındaki metal aksamlarında (gövde, pervane, şaft vb.) zamanla ciddi korozyon riskine neden olabilir. Galvanik izolatör bu düşük voltajlı DC akımları bloke ederek, metal aksamların korunmasına katkı sağlar.
Elektrolitik korozyonu engelleyen çalışma prensibi
Victron Galvanik İzolatörü VDI-16 Galvanic Isolator (GDI000016000) içerisinde, birbirine anti-paralel bağlanmış iki diyot bulunur. Bu diyot yapısı, akımın her iki yönde de geçmesine izin verir; ancak yalnızca belirli bir eşik voltajın üzerinde iletime geçer. Diyotların iletime geçtiği eşik voltaj yaklaşık 1,4 Vdc seviyesindedir.
Toprak hattında DC kaçak akımı bloke eder, AC güvenliği bozmaz
Galvanik izolatör, teknenin 230V kıyı elektriği girişinin hemen arkasına monte edilir ve doğrudan güvenlik toprak hattına bağlanır. Metal potansiyelleri arasındaki tipik fark, galvanik izolatörün ileri yön voltajından daha düşük olduğu için iletim gerçekleşmez; bu sayede elektrolitik akım oluşmaz ve korozyon riski azaltılır.
Arıza durumunda iletime geçerek kaçak akım rölesinin (RCD) devreyi kesmesini sağlar
AC devrede daha yüksek bir hata/arıza voltajı oluştuğunda diyotlar iletime geçer ve toprak hattı üzerinden akım akabilir. Böylece kaçak akım rölesi (RCD), devreyi keserek güvenliği sağlar. Bu yaklaşım, galvanik izolasyon sağlarken elektriksel güvenlik prensiplerini bozmadan çalışmayı hedefler.
VDI-16: Kompakt yapı, IP67 koruma ve marin kullanımına uygun tasarım

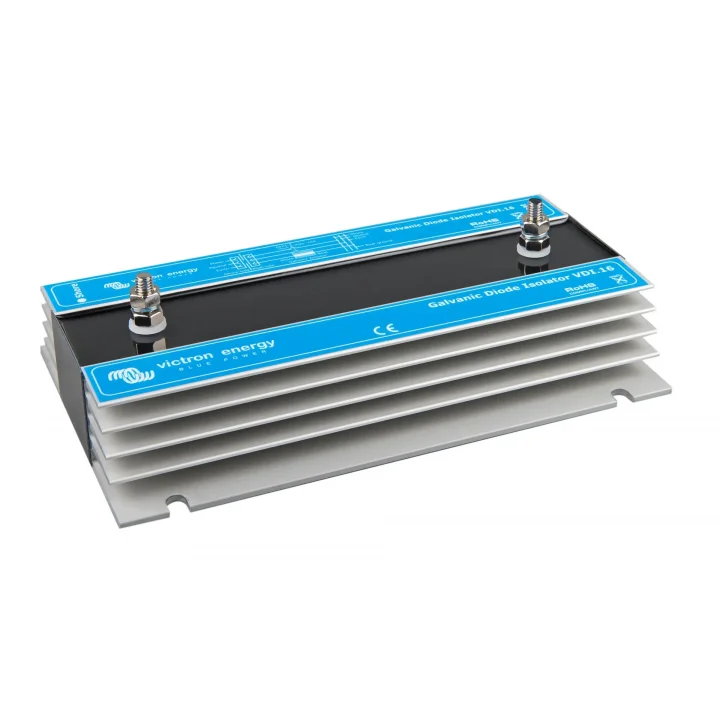

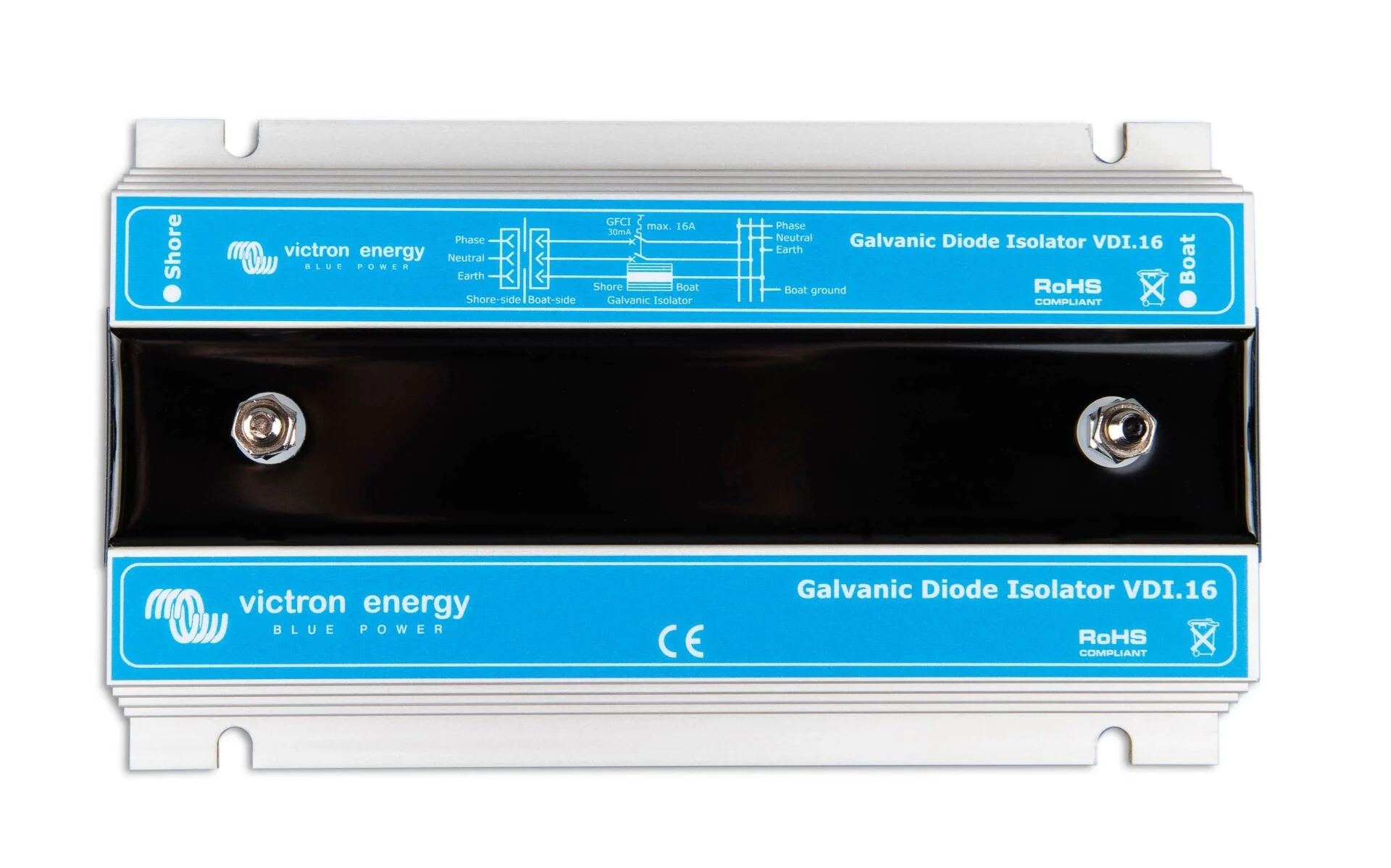

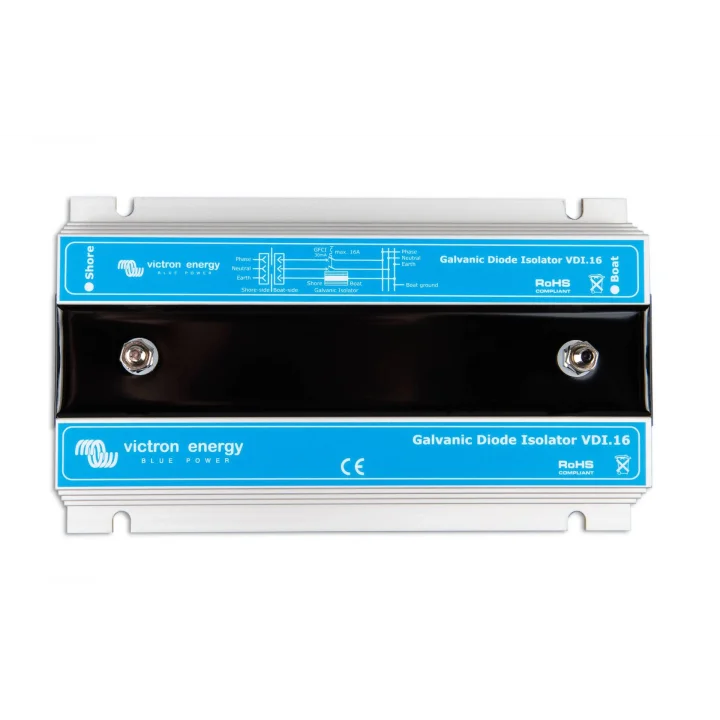

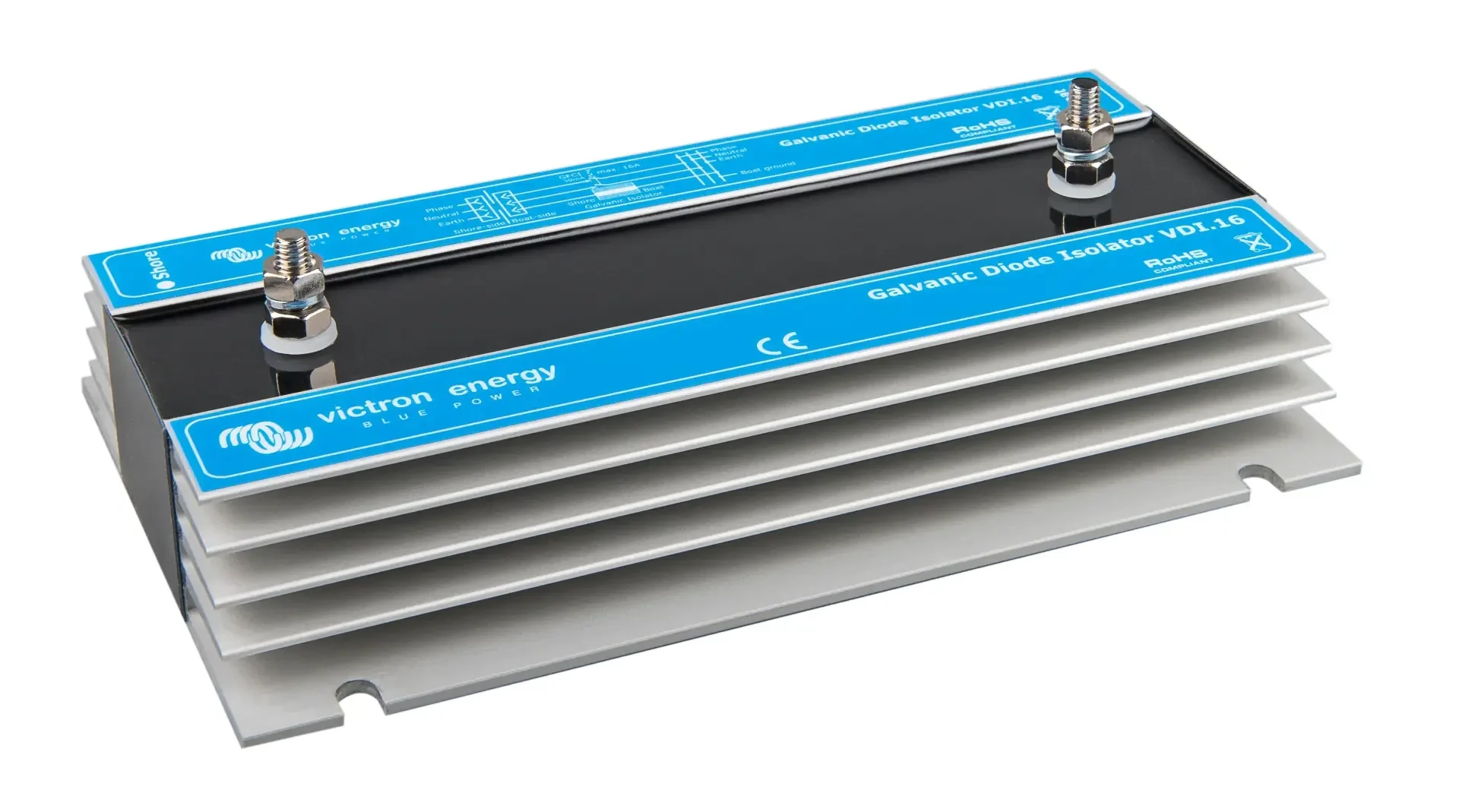

Victron Galvanik İzolatörü VDI-16 Galvanic Isolator (GDI000016000), su geçirmez (potted) yapısı, anodize alüminyum soğutucu gövdesi ve IP67 koruma sınıfı ile marin ortamlar için uygun şekilde tasarlanmıştır. Kurulum kılavuzunda belirtildiği gibi cihazın iyi havalandırılan bir alana, etrafında 10 cm boşluk bırakılarak ve dikey (uzun kenarı dik) konumda monte edilmesi önerilir.
