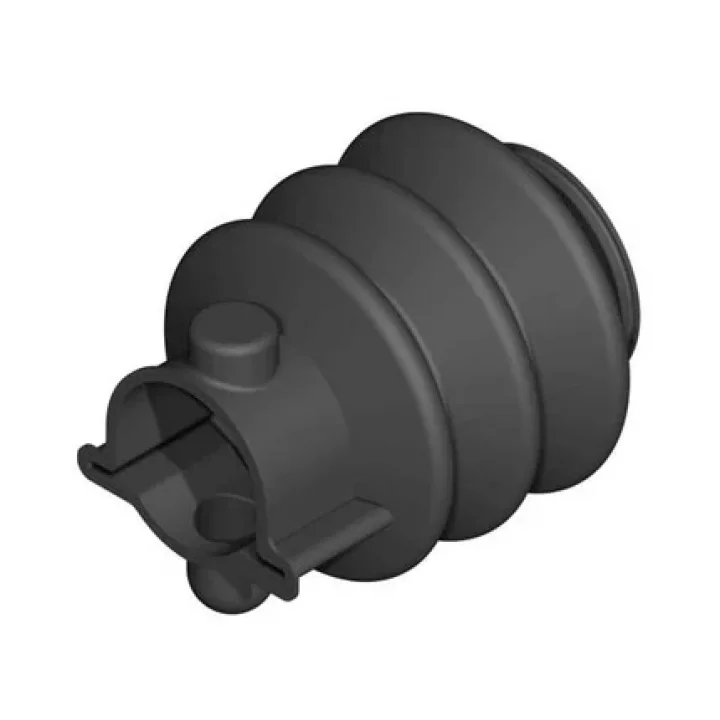

KNOTT 69004692 Frenli Kaplin Körüğü, uyumlu frenli karavan ve römorkların atalet fren sisteminde bulunan hareketli çeki mili / sürgü mekanizmasını kir, su, toz ve dış ortam etkilerinden korumaya yardımcı olan kauçuk yedek parçadır. KNOTT'un resmi parça sisteminde KF/KR 7,5-20 uygulamaları için tanımlanan körük, frenli kaplin mekanizmasının hareketli bölümünde koruyucu bir bariyer oluşturur. Yavuzer Karavan üzerinden sipariş vermeden önce mevcut körük veya atalet fren sistemi üzerindeki KNOTT referansı kontrol edilmelidir.

Öne Çıkan Özellikler

• Orijinal KNOTT Referansı: 69004692
• KF/KR 7,5-20: KNOTT'un resmi ürün kaydındaki uygulama grubudur.
• Kauçuk Yapı: Esnek yapısıyla hareketli çeki mili bölümünü dış etkenlerden korumaya yardımcı olur.
• 3 Kanatlı Körük: Türkiye exact satış kaydında 3 kanatlı yapı belirtilmektedir.
• 0,13 kg: KNOTT resmi ürün ağırlığıdır.
• Frenli Karavan & Römork: Atalet fren mekanizmasının koruyucu yedek parçasıdır.

Teknik Özellikler

Kaplin Körüğü Ne İşe Yarar?

Frenli römork ve karavanlarda atalet fren sistemi çalışırken kaplin ve çeki mili belirli bir hareket mesafesinde ileri-geri hareket eder. Körük, bu hareketli bölümün dış ortamla temas eden kısmını kapatarak mekanizmanın korunmasına yardımcı olur.

Başlıca görevi:

• Toz ve yol kirinin hareketli bölgeye ulaşmasını azaltmak,
• Su ve çamura karşı koruma sağlamak,
• Çeki mili / sürgü bölgesini dış etkenlerden korumak,
• Atalet fren mekanizmasının düzenli çalışmasını desteklemek

şeklinde özetlenebilir.

Atalet Fren Sisteminin Parçasıdır

69004692 sıradan bir dekoratif kaplin kapağı değildir. Frenli kaplin / atalet fren mekanizmasının hareketli sürgü bölümünde kullanılan koruyucu körüktür.

Körüğün yırtılması veya ciddi şekilde çatlaması, hareketli parçaların kir ve neme daha fazla maruz kalmasına neden olabilir.

KF/KR 7,5-20 Uyumluluğu

KNOTT'un resmi exact ürün kaydında 69004692 körüğün versiyonu KF/KR 7,5-20 olarak belirtilmektedir.

Bu nedenle ürünü yalnızca görünüşünün benzer olmasına göre satın almak yerine mevcut atalet fren sisteminin model numarası veya mevcut parçanın KNOTT kodu karşılaştırılmalıdır.

KNOTT Yedek Parça Şemalarındaki Konumu

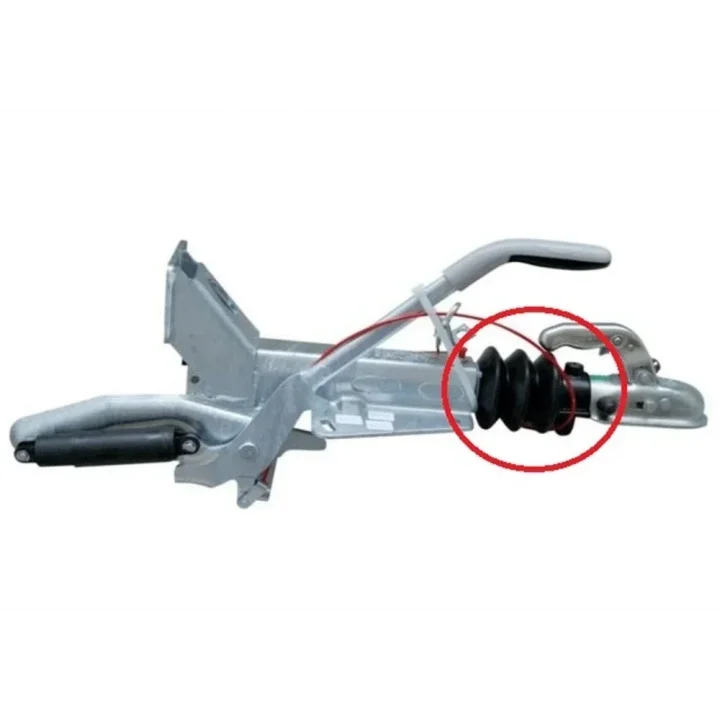

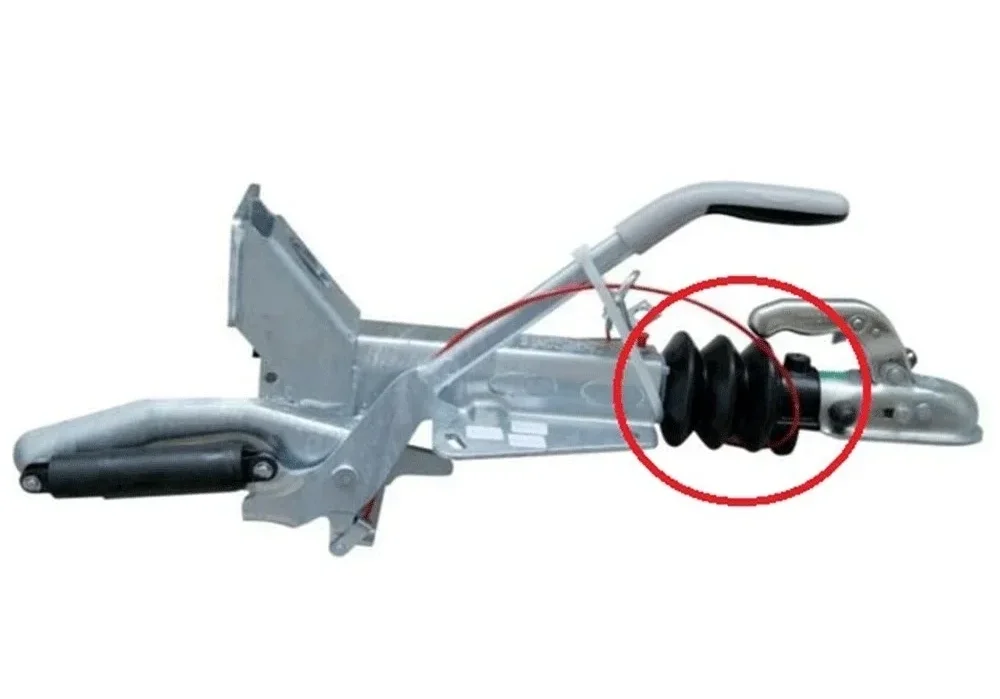

KNOTT'un atalet fren sistemi yedek parça çizimlerinde 69004692 körük, hareketli kaplin/çeki mili grubunun koruyucu körüğü olarak yer almaktadır.

KNOTT bazı KF ve KFL fren gruplarının parça şemalarında bu ürünü 6 numaralı yedek parça olarak göstermektedir.

KS25 / KS30 Körüğü ile Karıştırmayın

KNOTT yedek parça sisteminde KS25 / KS30 stabilizatör grubu için 209335.001 kodlu farklı bir körük bulunmaktadır.

Bu nedenle 69004692 kodunun KS25 veya KS30'a ait ayrı stabilizatör körüğü olduğu düşünülmemelidir.

Malzeme

Türkiye exact ürün kaydında malzeme kauçuk olarak belirtilmektedir.

Esnek kauçuk yapı, atalet fren mekanizması çalışırken çeki milinin ileri-geri hareketine uyum sağlarken koruyucu görevini sürdürür.

3 Kanatlı Yapı

AGUS exact 69004692 kaydında körüğün 3 kanatlı olduğu belirtilmektedir.

Körüklü yapı parçanın sıkışıp açılmasına izin vererek hareketli kaplin sistemiyle birlikte çalışmasını sağlar.

Ağırlık Konusunda Düzeltme

Bazı Türkiye satış kayıtlarında ağırlık 0,12 gr şeklinde görülebilmektedir. Bu değer bir kaplin körüğü için teknik olarak anlamlı değildir.

KNOTT'un güncel resmi ürün kaydında exact 69004692 için ağırlık 0,13 kg olarak belirtilmiştir. Ürün sayfasında üretici verisi olan 0,13 kg kullanılmalıdır.

Körük Ne Zaman Değiştirilmeli?

Aşağıdaki durumlarda körüğün kontrol edilmesi önerilir:

• Kauçuk yüzeyde çatlak oluşması,
• Körüğün tamamen yırtılması,
• Kanatların kopması,
• Körüğün yerinden çıkması,
• Hareketli çeki milinin açıkta kalması,
• Körükte sertleşme veya deformasyon görülmesi.

Montaj Öncesi Kontrol

Yeni körük takılmadan önce atalet fren sisteminin hareketli sürgü bölgesi kontrol edilmelidir.

• Eski körük tamamen sökülmelidir.
• Çeki mili çevresindeki kir ve kalıntılar temizlenmelidir.
• Mil ve kılavuzlarda aşırı pas veya mekanik hasar kontrol edilmelidir.
• Yeni körüğün doğru konumda oturduğundan emin olunmalıdır.
• Atalet fren mekanizmasının serbest hareketi kontrol edilmelidir.

Körük Fren Performansını Artırır mı?

Hayır. 69004692 bir sürtünme balatası, amortisör veya frenleme kuvvetini artıran mekanik parça değildir.

Temel görevi atalet fren sisteminin hareketli bölümünü korumaktır.

Karavan ve Römorkta Kullanım

Exact KNOTT sistem uyumluluğu sağlandığında ürün:

• Frenli çekme karavanlarda,
• Frenli yük römorklarında,
• Tekne römorklarında,
• Uygun KNOTT atalet fren sistemine sahip özel amaçlı römorklarda

yedek körük olarak kullanılabilir.

Paket İçeriği

• 1 adet KNOTT 69004692 kauçuk kaplin körüğü

Ürün kaplinin, stabilizatörün veya atalet fren mekanizmasının tamamı değildir.

Satın Almadan Önce Kontrol Edin

• Marka: KNOTT
• Parça kodu: 69004692
• EAN: 4250269212003
• Uygulama grubu: KF/KR 7,5-20
• Malzeme: Kauçuk
• Kanat sayısı: 3
• Ağırlık: 0,13 kg

Sık Sorulan Sorular

69004692 hangi parçadır?
KNOTT frenli kaplin / atalet fren sistemi için kullanılan kauçuk koruyucu körüktür.

Hangi sistemle uyumludur?
KNOTT resmi ürün kaydında KF/KR 7,5-20 uygulama grubu belirtilmektedir.

Malzemesi nedir?
Kauçuktur.

Kaç kanatlı?
Türkiye exact ürün kaydında 3 kanatlı olarak belirtilmektedir.

Ağırlığı nedir?
KNOTT resmi verisine göre 0,13 kg'dır.

KS25 veya KS30 stabilizatör körüğü mü?
Hayır. KNOTT, KS25/KS30 için ayrı 209335.001 parça numaralı körük kullanmaktadır.
