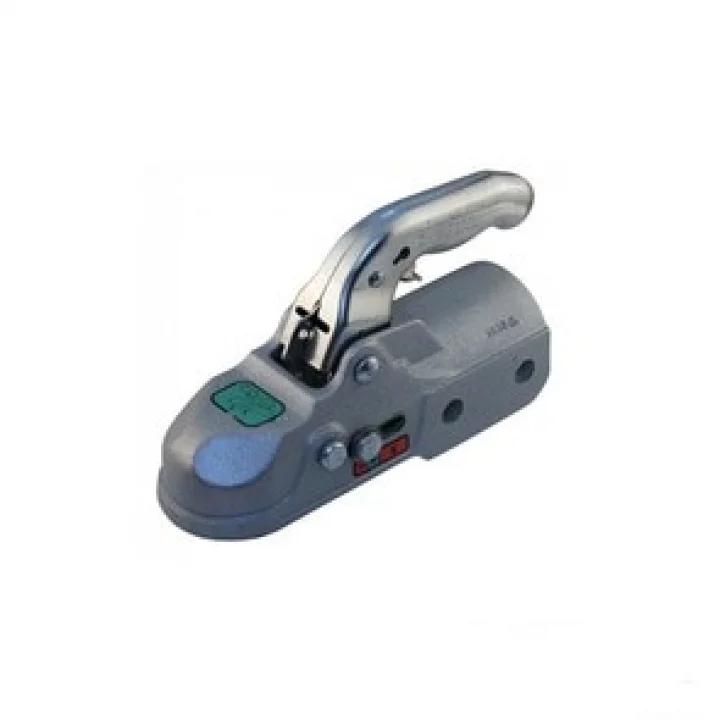

Ağır hizmet tipi römork ve uygun karavan çeki sistemlerinde güçlü ve doğru ölçülendirilmiş bir bağlantı noktası oluşturun. KNOTT K35-C Ø60 mm 3500 kg Bilyalı Kaplin, Ø60 mm yuvarlak çeki borusuna monte edilerek römorkun çekici araç üzerindeki standart 50 mm çeki topuna bağlanmasını sağlayan mekanik kaplin sistemidir. 3500 kg teknik ağırlık sınıfı, 150 kg maksimum düşey destek yükü, 31 kN D/DC değeri ve galvanizli döküm gövdesiyle yüksek yük sınıfındaki römork uygulamaları için geliştirilmiştir. Yavuzer Karavan güvencesiyle sunulan 6E0077.002 kodlu K35-C, 54 mm merkez aralıklı yatay bağlantı delikleri sayesinde uygun Ø60 mm çeki borularına sabitlenebilir.

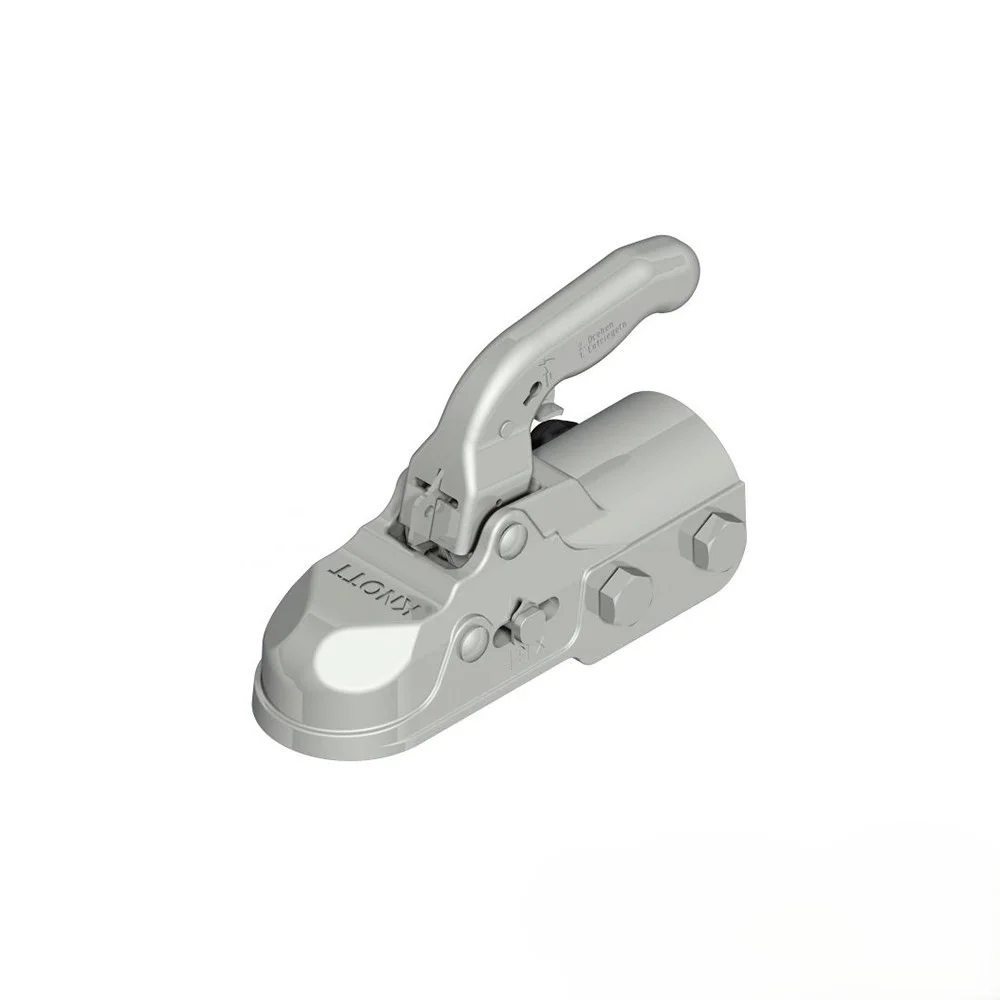

KNOTT K35-C Ağır Hizmet Tipi Bilyalı Kaplin

K35-C, römork ile çekici araç arasındaki temel mekanik bağlantıyı sağlayan kritik bir güvenlik parçasıdır. Kaplin gövdesi 50 mm çeki topunu kavrayarak çekme ve yön değiştirme hareketlerinin römorka aktarılmasını sağlar. Doğru montaj ve uygun çeki sistemiyle kullanıldığında ağır hizmet tipi römork uygulamalarında sağlam bir bağlantı çözümü sunar.

• 3500 kg Teknik Sınıf: Kaplin 3500 kg'a kadar izin verilen ağırlık sınıfındaki uygun çekme uygulamaları için tasarlanmıştır.
• 150 kg Maksimum Düşey Destek Yükü: 6E0077.002 kodlu versiyon için belirtilen maksimum burun/destek yükü 150 kg'dır.
• Ø60 mm Yuvarlak Boru Bağlantısı: 60 mm dış çapa sahip uygun yuvarlak çeki borularına monte edilir.
• 50 mm Çeki Topu Uyumluluğu: Standart römork bağlantılarında kullanılan 50 mm çeki topuyla çalışmak üzere tasarlanmıştır.
• 31 kN D/DC Değeri: Kaplinin dinamik çekme performansını tanımlayan homologasyon değeridir.
• Galvanizli Döküm Gövde: Dökme demir yapı mekanik dayanıklılık sağlarken galvaniz yüzey korozyona karşı korunmaya yardımcı olur.
• 2 Yatay Montaj Deliği: Ø14,5 mm çapındaki iki yatay bağlantı deliği ve 54 mm merkez mesafesi montaj uyumluluğunun kontrolünü kolaylaştırır.
• ECE Onaylı Yapı: Ürün ECE R55 ve ilgili Avrupa tip onay kayıtlarıyla listelenmektedir.

Teknik Özellikler

Ø60 mm Bağlantı ve Montaj Ölçüleri

KNOTT K35-C bu versiyonda Ø60 mm yuvarlak çeki borusu üzerine monte edilir. Kaplin üzerindeki iki yatay bağlantı deliği Ø14,5 mm çapında olup merkezleri arasındaki mesafe 54 mm'dir.

Bu nedenle mevcut kaplin yenilenirken veya yeni bir çeki sistemi oluşturulurken yalnızca boru çapını kontrol etmek yeterli değildir. Bağlantı deliklerinin konumu ve merkez mesafesi de mevcut çeki oku veya frenli kaplin sistemiyle eşleşmelidir.

3500 kg ve 150 kg Değerleri Ne Anlama Gelir?

3500 kg, kaplinin ilgili homologasyon kapsamında belirtilen teknik ağırlık sınıfıdır. Bu değer tek başına tamamlanmış römorkun 3500 kg yükle kullanılabileceği anlamına gelmez.

150 kg düşey destek yükü ise römork çeki okunun kaplin üzerinden araç çeki topuna uygulayabileceği maksimum statik düşey yük sınırını ifade eder. Gerçek kullanımda çekici aracın çeki topu, römork şasisi ve diğer bileşenlerin izin verdiği en düşük değer esas alınmalıdır.

Montajda Dikkat Edilmesi Gerekenler

• Çeki borusunun dış çapının Ø60 mm olduğunu doğrulayın.
• Montaj deliklerinin Ø14,5 mm ve merkezler arası mesafenin 54 mm olduğunu kontrol edin.
• Kaplin bağlantı civatalarının çapı, kalite sınıfı ve sıkma torku kullanılan çeki sistemi üreticisinin teknik talimatına uygun olmalıdır.
• Kaplinin boru üzerinde boşluksuz ve doğru eksende oturduğundan emin olunmalıdır.
• Bağlantı tamamlandıktan sonra 50 mm çeki topu üzerinde kilitleme fonksiyonu kontrol edilmelidir.
• Kaplin ve çeki topunda aşırı aşınma, deformasyon, çatlak veya ciddi korozyon bulunmamalıdır.
• Düşey çeki yükü 6E0077.002 versiyonu için belirtilen 150 kg sınırını aşmamalıdır.
• Montaj ve bakım işlemleri römork çeki sistemleri konusunda deneyimli teknik personel tarafından gerçekleştirilmelidir.

Paket İçeriği

• 1 Adet KNOTT K35-C Ø60 mm Bilyalı Kaplin – 6E0077.002

Not: 6E0077.002 kodlu eski versiyon için montaj cıvata ve somunlarının standart paket kapsamına dahil olduğu güvenilir şekilde doğrulanamadığından, bağlantı elemanları sipariş öncesinde ayrıca kontrol edilmelidir.

Satın Almadan Önce Dikkat Edilmesi Gerekenler

• Mevcut kaplin üzerindeki ürün kodunu mümkünse 6E0077.002 ile karşılaştırın.
• Çeki borusu çapının 60 mm olduğundan emin olun.
• Montaj deliklerinin 54 mm merkez aralığıyla uyumlu olduğunu ölçün.
• Çekici aracın standart 50 mm çeki topuna sahip olduğunu doğrulayın.
• Römorkun gerçek düşey çeki yükünün 150 kg sınırını aşmadığını kontrol edin.
• Yalnızca “K35-C” adına göre seçim yapmayın; farklı üretim dönemlerinde KNOTT K35-C teknik değerlerinde revizyonlar bulunmaktadır.
• 3500 kg kaplin kapasitesinin römorkun yasal veya teknik toplam ağırlığını otomatik olarak 3500 kg yapmadığını dikkate alın.

Sık Sorulan Sorular

6E0077.002 hangi boru çapına uygundur?
Ø60 mm yuvarlak çeki borusu için tasarlanmıştır.

Çeki topu kaç mm olmalıdır?
K35-C standart 50 mm römork çeki topuyla kullanılmak üzere tasarlanmıştır.

Maksimum kapasitesi kaç kg?
Kaplinin izin verilen teknik ağırlık sınıfı 3500 kg'dır.

Düşey çeki yükü kaç kg?
6E0077.002 ürün kodlu versiyon için maksimum düşey destek yükü 150 kg'dır.

Montaj delikleri arasındaki mesafe nedir?
İki yatay montaj deliğinin merkezleri arasındaki mesafe 54 mm, delik çapları ise 14,5 mm'dir.

Yeni K35-C modellerinde neden 250 kg yazıyor?
KNOTT'un güncel K35-C Ø60 versiyonu farklı bir ürün referansı ve güncellenmiş homologasyonla 250 kg destek yüküyle listelenmektedir. 6E0077.002 kodlu versiyon için ise doğrulanan değer 150 kg'dır.
