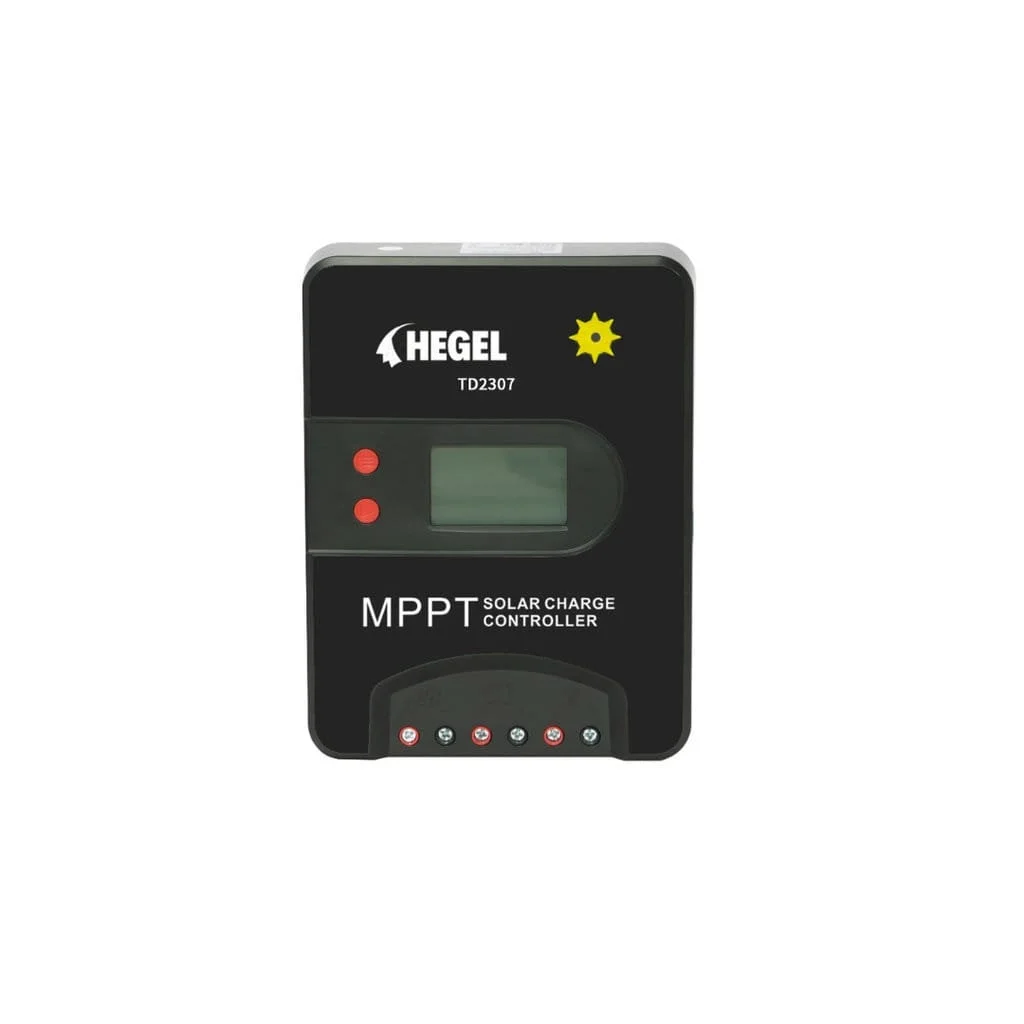

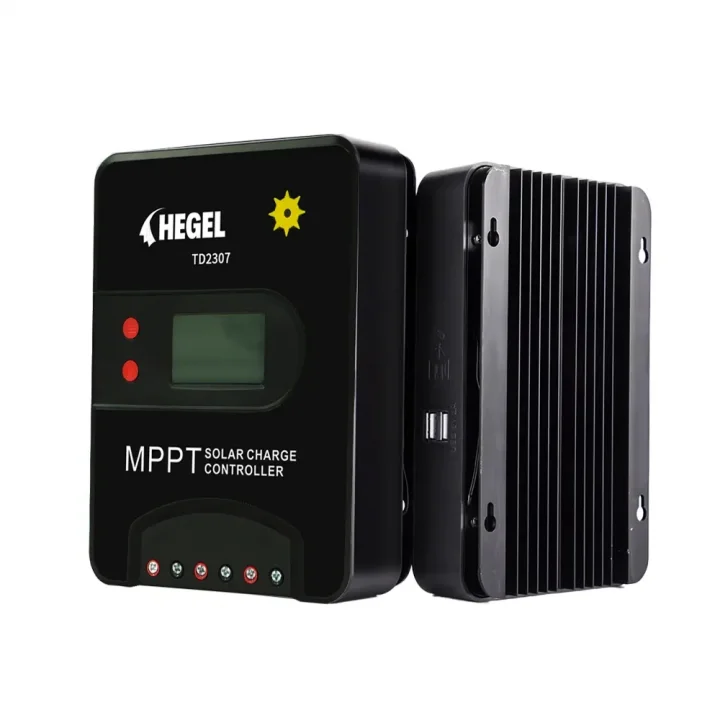

30A MPPT SOLAR ŞARJ KONTROL CİHAZI

Genel Bakış

Tracer Dream 75V Serisi MPPT teknolojisini benimser. Ayrıca 32bit CPU tarafından çalıştırıldığından kararlılık ve hız garanti

edilebilir. Senkron doğrultucu teknolojisine dayalı olarak,devrenin aktarım verimliliği %98,5'e ve Pmax izleme doğruluğu

%99,5'e kadar artırılabilir. Böylece MPPT'miz, en kısa sürede(10-20s) doğru Pmax'ı izleyebilir. güneş ışığı hızla değişir. Aşırı hava

koşullarını veya zayıf güneş ışığını mükemmel şekildekaldırabilir.

Özellikler

Gelişmiş MPPT teknolojisi, Maksimum Güç Noktasını hızlı veistikrarlı bir şekilde takip edin, %99,5 takip doğruluğu

Senkron Doğrultucu Teknolojisini benimseyin, devrenin aktarımverimliliğini maksimum %98,5 oranında önemli ölçüde artırın.

Çok tepeli güç noktası işlevini doğru bir şekilde tanımlayın veizleyin

Kontrolörün hiçbir koşulda aşırı yükleme yapmamasını sağlamakiçin PV dizisi sınırlı güç girişi fonksiyonu.

PV dizisinin geniş Maksimum Güç Noktası aralığı, Maksimum PVgiriş Gerilimi 75V.

12/24VDC sistem voltajı otomatik tanıma

İnsancıllaştırılmış LCD görüntüleme, dinamik ekran çalışmaverileri ve çalışma durumu

Dahili işlem günlüğü, hesap sistemi çalışma durumu

Çoklu yük kontrol modu: Normal Mod, Sensör Modu, Zamanlayıcı veSensör Modu

3 kademeli şarj modu, Mühürlü, Jel, Sulu 3 tip akü şarjprosedürü seçimi

Sıcaklık Telafisi Fonksiyonu

Şarj etme ve boşaltmanın birikim fonksiyonu, gerçek zamangöstergesi güç üretim fonksiyonu

Tam dijital koruma fonksiyonları: Ters bağlantı, Aşırı Şarj,Aşırı Deşarj, Aşırı Gerilim, Aşırı Yük, Kısa Devre

Teknik Özellikleri

Temel Sistem Bilgileri

• Model:TD2307

• Sistem Nominal Gerilimi:12/24V DC Otomatik algılama

• Nominal Şarj Akımı:$30$A

• Nominal Deşarj Akımı:$30$A

Güneş Paneli (PV) Giriş Parametreleri

• Maks. PV Açık Devre Gerilimi:$100$V

• MPPT Voltaj Aralığı:$(\text{Aku¨ Voltajı}+2\text{V})\sim 65\text{V}$

• Nominal Şarj Gücü:

  • 12V sistemde: $390$W

  • 24V sistemde: $780$W

Akü Yönetimi ve Voltaj Ayarları

• Akü Voltaj Aralığı:8V $\sim 32$V

• Akü Türleri: Kuru (Varsayılan), Gel, Sulu, LiFePO4, Li(NiCoMn)O2 veya Kullanıcı Ayarlı seçenekleri mevcuttur.

Şarj Voltajları (Ayarlanabilir)

• Tampon Voltaj (Float):13.8V (Ayarlanabilir Aralık: 13V $\sim 15$V; 24V için ×2)

• Takviye Voltajı (Boost):14.4V (Ayarlanabilir Aralık: 14V $\sim 17$V; 24V için ×2)

Düşük Voltaj Koruma (LVD)

• Düşük Voltaj Kesme (LVD):11.0V (Ayarlanabilir Aralık: 9V $\sim 12$V; 24V için ×2)

• Düşük Voltaj Yeniden Bağlanma (LVR):12.6V (Ayarlanabilir Aralık: 11V $\sim 13.5$V; 24V için ×2)

Diğer Teknik Detaylar

• Öz Tüketim (Kendi Tüketimi):

  • 12V sistemde: $\le 28\text{mA}$

  • 24V sistemde: $\le 19\text{mA}$

• Deşarj Devresi Voltaj Düşüşü:$\le 0.12\text{V}$

• Sıcaklık Kompanzasyon Katsayısı:$-4\text{mv}/\circ C/2\text{V}$
