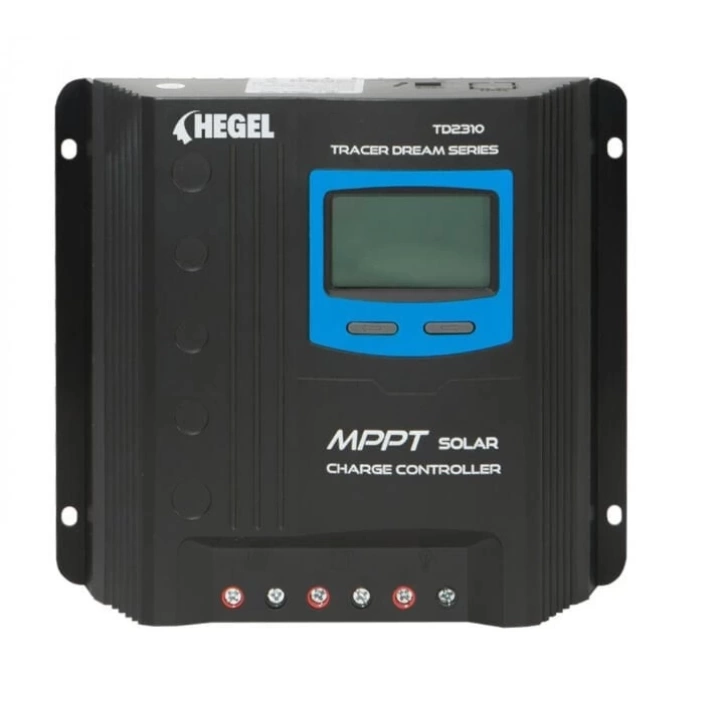

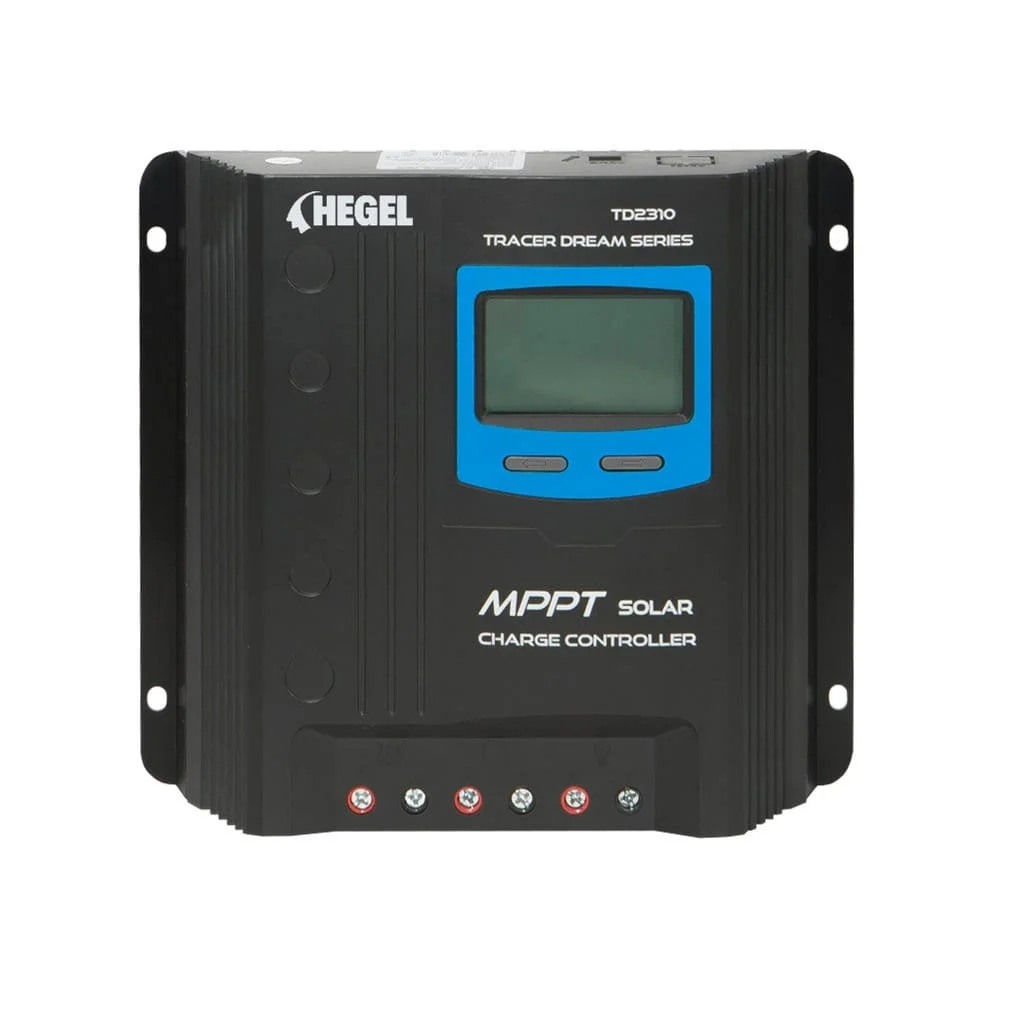

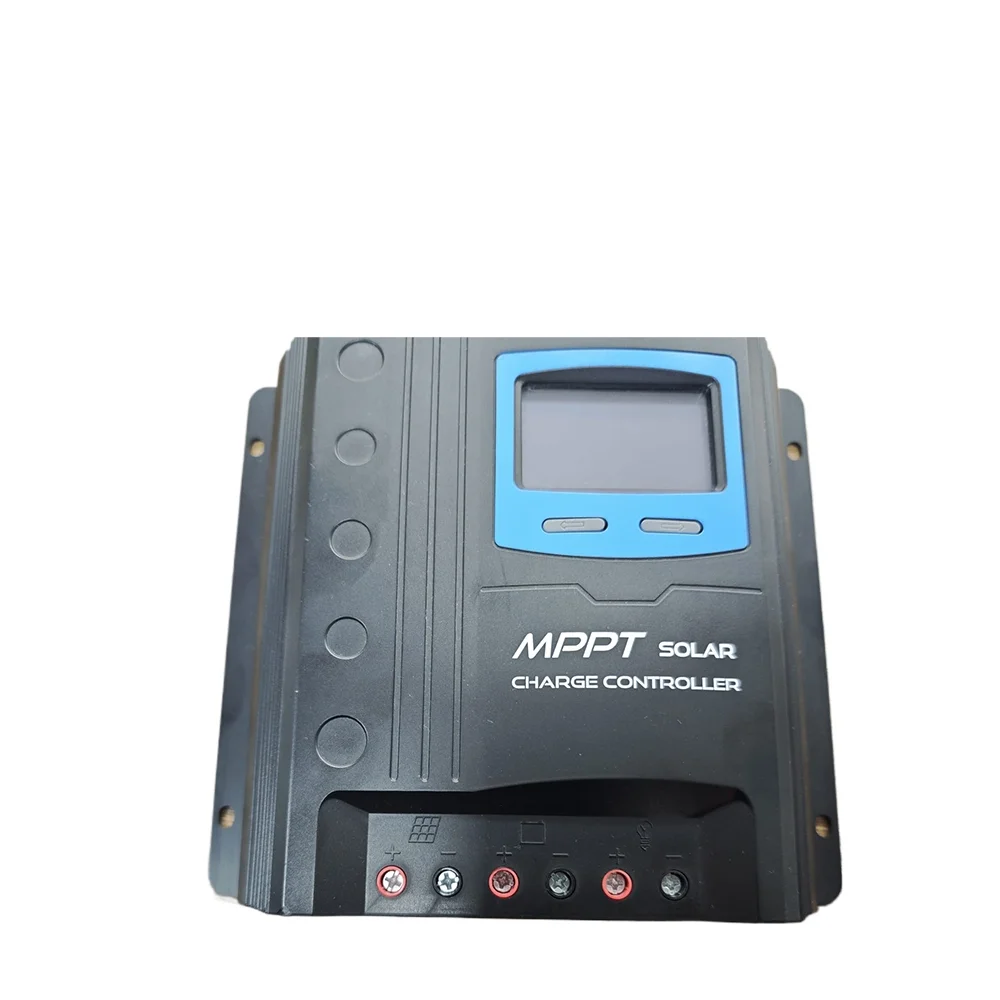

30A MPPT ŞARJ KONTROL CİHAZLARI

Tracer Dream 100V TU Serisi, MPPT teknolojisini kullanır. Maks. 100V güneşgirişi, 12V / 24V otomatik çalışma sağlar. Ayrıca 32 bit CPU ile çalışır, bunedenle kararlılık ve hız garanti edilebilir. Senkron doğrultucu teknolojisinedayalı olarak, devrenin transfer verimliliği% 98,5'e ve Pmax izleme doğruluğu%99,5'e kadar çıkar. Böylece MPPT'miz, güneş ışığı hızla değiştiğinde bile enkısa sürede (10 ~ 20sn) doğru Pmax değerini izleyebilir. Kötü hava koşullarınıveya zayıf güneş ışığını mükemmel bir şekilde takip eder.

Görünüm

Altın Oran Asimetrik Tasarım

Denetleyici asimetrik tasarıma sahiptir ve LCD ekran uyumlu bir orantı vegüzel bir görünümle orta bölümde yer alır. Dekoratif görünümü ile evinizde yada karavanda güzel bir aksesuar gibi durur.

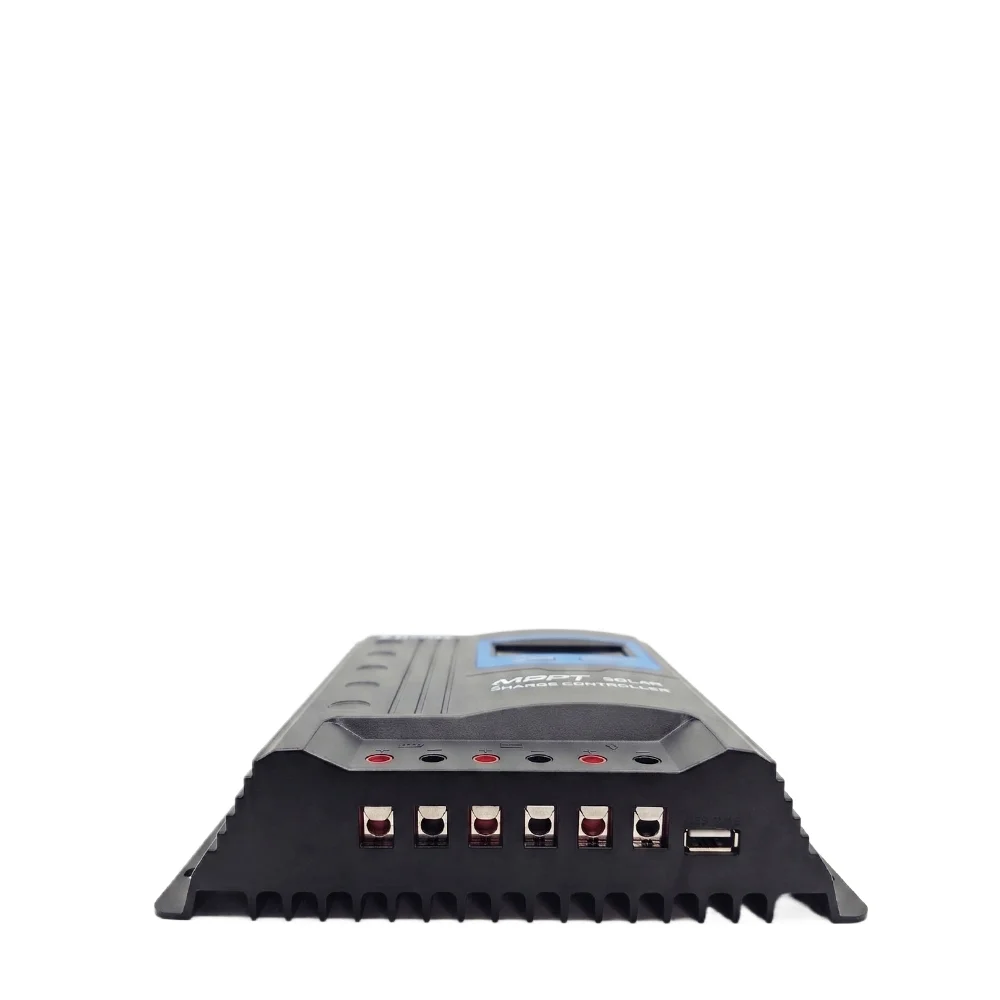

USB bağlantı

Cep Telefonlarını Maksimum 1A şarj akımını ile hızlı bir şekilde şarj eder.

Ana kontrol çipi

ARM mimarisi, yüksek kaliteli 32 bit ana kontrol çipi, şarj verimliliğinikapsamlı bir şekilde artırır.

Sisteminizi daha kararlı ve verimli hale getiren, ana kontrol çipiStmicroelectronics'i benimser ve diğer bileşenler MPPT Solar Şarj KontrolCihazının kararlılığını ve daha uzun ömür sağlamak için Samsung ve FenghuaHi-tech bileşenlerini kullanır.

Yeni nesil Ana kart, cihazın üst seviyede verimle kayıpsız çalışmasınısağlar

Verimlilik

Yüksek İzleme Doğruluğu

Yüksek Dönüşüm Verimliliği

TD serisi MPPT Solar Şarj Kontrol Cihazları, izleme verimliliğini ve hızınıartırmak ve öz tüketim enerjisini azaltmak için en son MPPT algoritmasınıkullanır. PWM kontrol cihazlarına göre % 30 daha verimli çalışır.

Isı dağılımı

Ayırt edici ısı dağıtım karakteri

TD100V serisi ısı yayma sistemi için yepyeni bir yükseltme tasarımınasahiptir ve arka MOS tüpleri eşit olarak dağıtılmıştır

Şık ve sade bir görünüm sağlarken, ısı dağılımı daha da iyileştirilmiştir.

Koruma

Güç Sınırlı Koruma

Solar şarjın gücü, Şarj Kontrol Cihazının nominal gücünü aştığında, HEGELkontrol cihazı giriş gücünü sınırlar ve kontrolöre zarar vermeden kontrolörünnominal gücünde çalışır.

HEGEL MPPT Şarj Kontrol Cihazları kurulu olduğu sistemde, güneş paneliningücü, denetleyicinin nominal gücünden fazla olabilir. Ancak 2 katını geçemez.

Uygulama

Lityum Aküyü destekler

Özellikle Lityum Akülü sistemleri, RVS, iletişim baz istasyonları vb.Birçok farklı alanda kullanılabilir

Hızlı takip etme

Düşük Güneşlenme de çalışma

Hızlı İzleme

Düşük ışık koşullarında, BETATEK Solar Şarj Kontrol Cihazı MPPT'yi hızlıbir şekilde takip edebilir.

Gün içerisinde ışık değişimleri olması durumunda, zamanında ve doğru birşekilde takip yapabilmektedir.

Düşük parazit genliği ile hızlı yanıt arasında iyi bir denge sağlayabilirve ayrıca birden fazla pik olması durumunda MPPT'yi tanımlayabilir.

 TEKNİK BİLGİLER

Model: TD2310TU

Bu cihaz, 12V/24V DC otomatik algılamalı bir sistem voltajına sahiptir ve 8V ile 32V arasındaki bir çalışma voltaj aralığında çalışır. Hem anma şarj hem de deşarj akımı 30A'dir.

Güneş Paneli (PV) ve MPPT Bilgileri

Cihaz, güneş panellerinden gelen gücü optimize etmek için MPPT (Maksimum Güç Noktası Takibi) teknolojisini kullanır. MPPT voltaj aralığı, akü voltajı +2V'tan başlar ve 75V'a kadar çıkar.

• Maksimum PV açık devre voltajı, 25∘C'de 95V, minimum çalışma sıcaklığında ise 100V'dur.

• Cihazın desteklediği maksimum PV giriş gücü, $12\text{V}$ sistemler için $390\text{W}$ ve $24\text{V}$ sistemler için $780\text{W}$'tır.

• Topraklama yapısı Ortak Pozitif'tir.

Akü Yönetimi ve Koruma

TD2310TU; VRLA (Varsayılan), Jel, Sulu ve Lityum dahil olmak üzere çeşitli akü türlerini destekler.

12V sistem için varsayılan şarj ve koruma parametreleri aşağıdadır (Bu değerler 24V için ×2, 48V için ×4 katıdır ve ayarlanabilir):

• Düşük Voltajdan Ayırma (LVD): Varsayılan 11.0V (Ayarlanabilir aralık: $9\text{V}\sim 12\text{V}$)

• Düşük Voltajdan Geri Dönüş (LVR): Varsayılan 12.6V (Ayarlanabilir aralık: $11\text{V}\sim 13.5\text{V}$)

• Tampon Şarj Gerilimi: Varsayılan 13.8V (Ayarlanabilir aralık: $13\text{V}\sim 15\text{V}$)

• Hızlı Şarj (Boost) Voltajı: Varsayılan 14.4V (Ayarlanabilir aralık: $13\text{V}\sim 17\text{V}$)

• Akü Aşırı Gerilim Koruması:16.5V

• Akü voltajı 12.6V'tan az ise otomatik besleme 2 saat sürer.

• Sıcaklık Kompanzasyonu:12V sistem için -24mV/∘C'dir.

Cihazın deşarj devresi voltaj düşüşü $\le 0.25\text{V}$ ve öz tüketimi 23mA'den düşüktür.

Çevresel ve Fiziksel Özellikler

• Çalışma Sıcaklığı:$-20^{\circ }\text{C}\sim +50^{\circ }\text{C}$ (Bu aralıkta sürekli tam yükte çalışabilir).

• LCD Sıcaklık Aralığı:$-20^{\circ }\text{C}\sim +70^{\circ }\text{C}$.

• Su Geçirmezlik Sınıfı: IP32.

• Bağıl Nem:$\le 95\%$, yoğuşmasız.

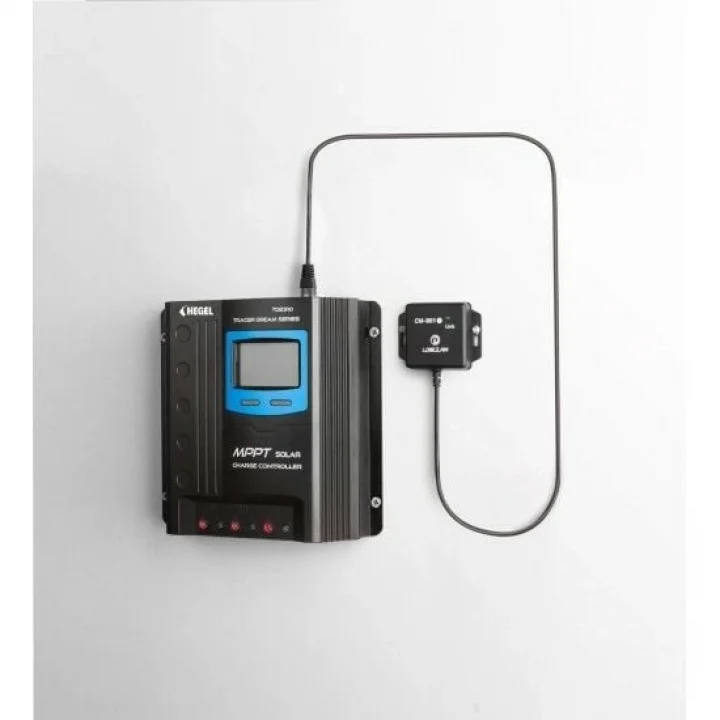

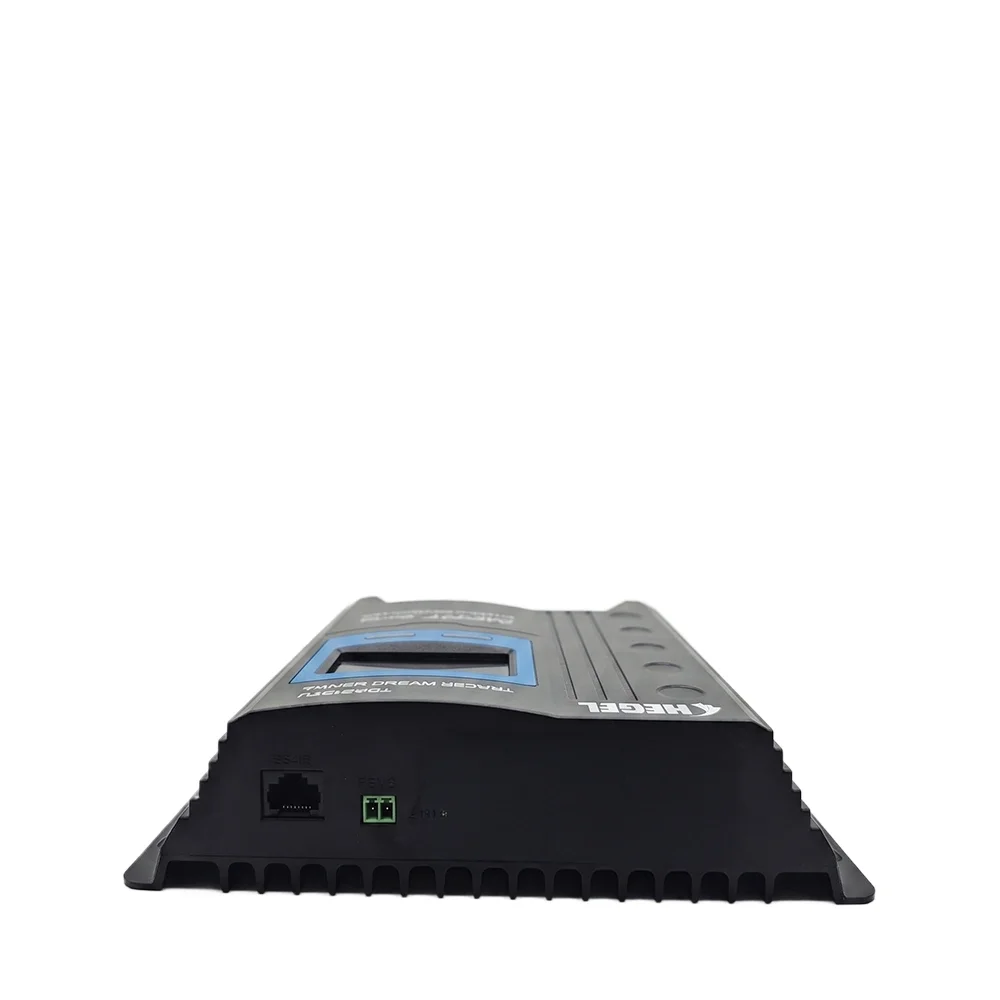

• Ek Bağlantılar: Bir adet 5V DC/1A USB Çıkışı ve opsiyonel RS485 arayüzü mevcuttur.

• Terminaller:16mm2/6AWG.

• Genel Boyutlar (mm):$195\times 183\times 54\text{mm}$.

• Ağırlık:1.2Kg.

• Montaj Deliği Ölçüsü:Φ5mm.
