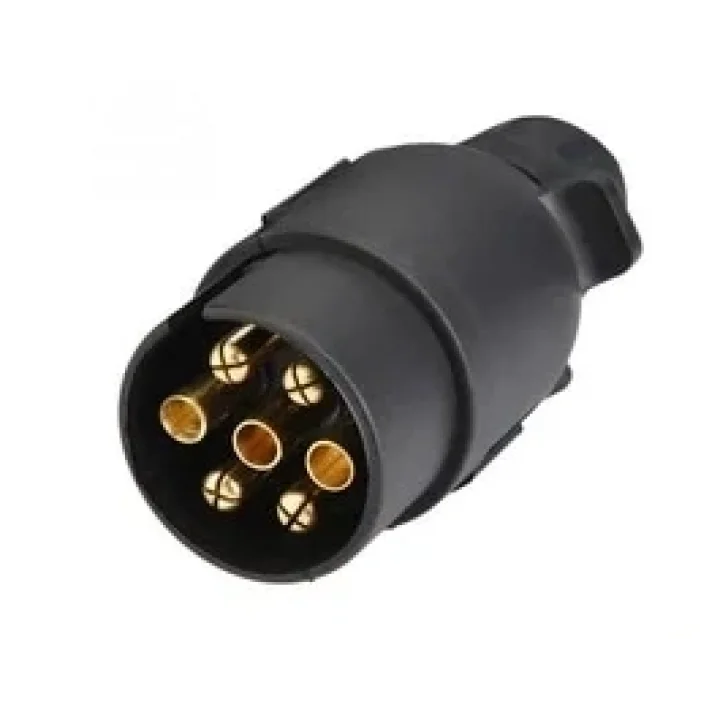

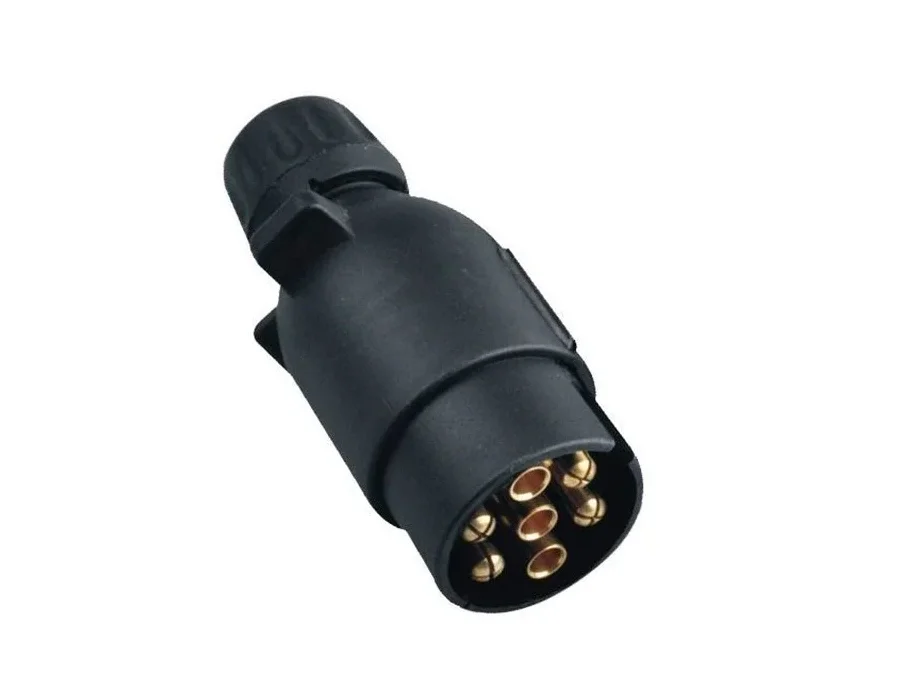

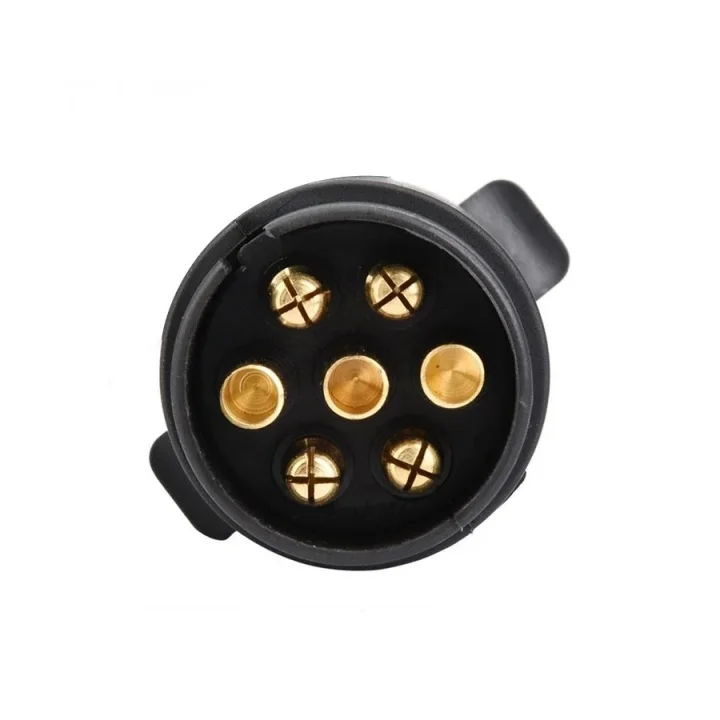

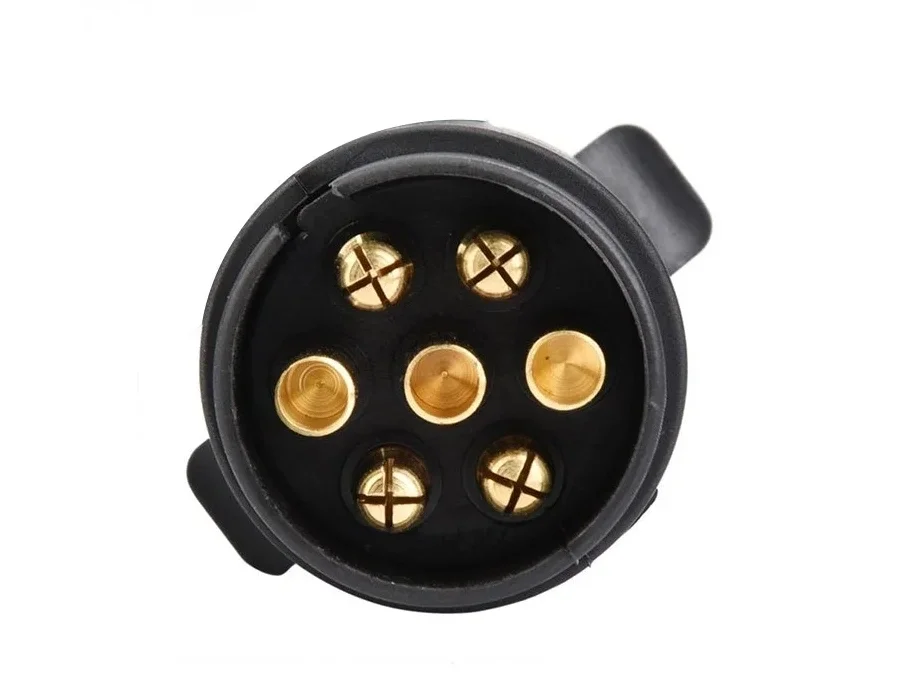

SUGA AG40806 7 Pin Plastik Römork & Karavan Fişi, römork veya karavan üzerindeki 12V aydınlatma tesisatını çekici aracın 7 kutuplu çeki demiri prizine bağlamak için kullanılan elektrik bağlantı fişidir. Üretici/parça referansı DF-TP001 olan ürün, plastik gövdesi ve 7 kutuplu bağlantı yapısıyla özellikle temel römork aydınlatma sistemlerinde kullanılır. Yavuzer Karavan üzerinden seçim yaparken çekici araçtaki priz tipinin 7 pin olup olmadığı mutlaka kontrol edilmelidir.
Öne Çıkan Özellikler
- 7 Kutuplu Bağlantı: Römorkun temel 12V aydınlatma fonksiyonlarının çekici araca bağlanmasını sağlar.
- Plastik Gövde: Hafif ve pratik römork elektrik bağlantısı sunar.
- Römork Tarafı Fiş: Çekici araç üzerindeki uygun 7 pin prize takılır.
- DF-TP001: Üretici/parça referansıdır.
- AG40806: Satış/stok kodudur.
- O1 Uygulamaları: 750 kg altı hafif römork ve karavanlarda yaygın olarak kullanılır.
Teknik Özellikler
| Marka | SUGA |
|---|
| Ürün Tipi | Römork / Karavan Elektrik Fişi |
|---|
| Stok Kodu | AG40806 |
|---|
| Parça Numarası | DF-TP001 |
|---|
| Kutup Sayısı | 7 Pin / 7 Kutuplu |
|---|
| Gövde | Plastik |
|---|
| Montaj Konumu | Römork / Karavan Kablo Tarafı |
|---|
| Karşı Bağlantı | 7 Pin Çeki Demiri Prizi |
|---|
| Elektrik Sistemi | 12V Römork Aydınlatma Sistemi |
|---|
| Yaygın Kullanım | O1 Sınıfı Hafif Römork ve Karavan Uygulamaları |
|---|
7 Pin Fiş Ne İşe Yarar?
Römorkun arka aydınlatma grubunda bulunan lambaların çekici araçla birlikte çalışabilmesi için araç ve römork arasında elektrik bağlantısı kurulması gerekir.
AG40806 bu bağlantının römork tarafındaki fişini oluşturur. Çekici araç üzerindeki uyumlu 7 pin prize takıldığında römorkun temel aydınlatma fonksiyonlarının aktarılmasını sağlar.
Standart 7 Pin Bağlantı Fonksiyonları
Avrupa'da kullanılan klasik 7 kutuplu römork bağlantılarında yaygın pin dizilimi ISO 1724 Type N standardına göre aşağıdaki şekildedir:
| Pin 1 – L | Sol sinyal – Sarı |
|---|
| Pin 2 – 54G | Arka sis lambası – Mavi |
|---|
| Pin 3 – 31 | Şase / Eksi – Beyaz |
|---|
| Pin 4 – R | Sağ sinyal – Yeşil |
|---|
| Pin 5 – 58R | Sağ arka pozisyon / park lambası – Kahverengi |
|---|
| Pin 6 – 54 | Fren / Stop lambaları – Kırmızı |
|---|
| Pin 7 – 58L | Sol arka pozisyon / park lambası – Siyah |
|---|
Kablo renkleri ve tesisat daha önce değiştirilmiş araçlarda farklı olabileceğinden montaj sırasında yalnız kablo rengine güvenilmemeli; pin numaraları ve gerçek tesisat fonksiyonları kontrol edilmelidir.
Fiş mi, Priz mi?
AG40806 fiştir.
Römork veya karavan kablosunun ucuna bağlanır ve çekici aracın çeki demiri üzerinde bulunan dişi prize takılır.
SUGA ürün ailesinde 7 pin araç tarafı plastik priz DF-TS001 koduyla ayrı ürün olarak sunulmaktadır.
7 Pin Sistem Hangi Fonksiyonları Taşır?
- Sol sinyal
- Sağ sinyal
- Fren / stop lambaları
- Sol arka pozisyon lambası
- Sağ arka pozisyon lambası
- Arka sis lambası
- Ortak şase / eksi hattı
Geri Vites Lambası İçin Kullanılır mı?
Standart ISO 1724 tipi 7 pin bağlantıda geri vites lambası için ayrı bir pin bulunmaz.
Geri vites lambası, sürekli enerji veya karavan akü şarj hattı gibi ek fonksiyonlar gerekiyorsa 13 kutuplu bağlantı sistemi tercih edilmelidir.
7 Pin ve 13 Pin Arasındaki Fark
| 7 Pin | Temel römork aydınlatma fonksiyonları |
|---|
| 13 Pin | Temel aydınlatmaya ek olarak geri vites ve uygun sistemlerde ek enerji hatları |
|---|
| 7 Pin Kullanım | Hafif römork, tekne römorku, yük römorku ve temel aydınlatmalı uygulamalar |
|---|
| 13 Pin Kullanım | Daha fazla elektrik fonksiyonu gerektiren modern karavan ve römork uygulamaları |
|---|
13 Pin Araçta Kullanılabilir mi?
Aracın üzerinde 13 pin priz bulunuyorsa AG40806 doğrudan bağlanmaz. Uygun 13 pinden 7 pine dönüştürücü adaptör kullanılması gerekir.
SUGA ürün grubunda bu amaçla DF-AD010 dönüştürücü adaptör bulunmaktadır.
7 Pin Araçta 13 Pin Römork Kullanılır mı?
Bu durumda uygun 7 pinden 13 pine adaptör kullanılabilir. Ancak adaptör kullanılması aracın 7 pin tesisatında bulunmayan ek elektrik fonksiyonlarını kendiliğinden oluşturmaz.
O1 Römorklarda Kullanım
AGUS exact ürün bilgisinde AG40806'nın genellikle O1 tipi 750 kg altındaki römork veya karavanlarda kullanıldığı belirtilmektedir.
Buradaki 750 kg değeri fişin elektriksel taşıma kapasitesi değildir; ürünün yaygın kullanıldığı hafif römork sınıfını ifade eder.
Montaj Sırasında Dikkat Edilmesi Gerekenler
- Kablo bağlantıları pin numaralarına göre yapılmalıdır.
- Şase hattı doğru pine bağlanmalıdır.
- Çıplak iletkenler birbirine temas etmemelidir.
- Kablo fiş içerisinde mekanik olarak sabitlenmelidir.
- Fiş kapatılmadan önce tüm aydınlatma fonksiyonları test edilmelidir.
- Montajdan sonra su ve kir girişine karşı gövde düzgün kapatılmalıdır.
Bağlantı Sonrası Kontrol
Montaj tamamlandıktan sonra ayrı ayrı:
- Sol sinyal,
- Sağ sinyal,
- Stop lambaları,
- Park / pozisyon lambaları,
- Arka sis lambası
kontrol edilmelidir.
Hangi Araçlara Uyar?
Uyumluluk araç markası veya modelinden çok çeki demiri elektrik prizinin tipine bağlıdır.
Çekici araçta uyumlu 7 kutuplu priz bulunuyorsa ve römork tesisatı 7 pin sistemine göre hazırlanmışsa kullanılabilir.
Satın Almadan Önce Kontrol Edin
- Marka: SUGA
- Stok kodu: AG40806
- Parça numarası: DF-TP001
- Bağlantı: 7 pin / 7 kutuplu
- Gövde: Plastik
- Konum: Römork / karavan tarafı fiş
- Karşı parça: 7 pin araç tarafı priz
Sık Sorulan Sorular
Bu ürün fiş mi, priz mi?
Fiştir. Römork veya karavan kablosunun ucuna monte edilerek araç üzerindeki 7 pin prize bağlanır.
Kaç volt?
Bu tip 7 pin bağlantı, römorkların 12V temel aydınlatma sistemi için kullanılır.
Geri vites lambasını taşır mı?
Standart 7 pin ISO 1724 bağlantıda ayrı geri vites hattı bulunmaz.
13 pin araca takılır mı?
Doğrudan değil. 13 pinden 7 pine uygun adaptör kullanılması gerekir.
750 kg kapasitesi mi var?
Hayır. 750 kg ifadesi ürünün yaygın kullanıldığı O1 hafif römork sınıfıyla ilgilidir; fişin yük kapasitesi değildir.
Elektrik Bağlantısı İpucu: AG40806'nın en önemli ayrımı, bunun
