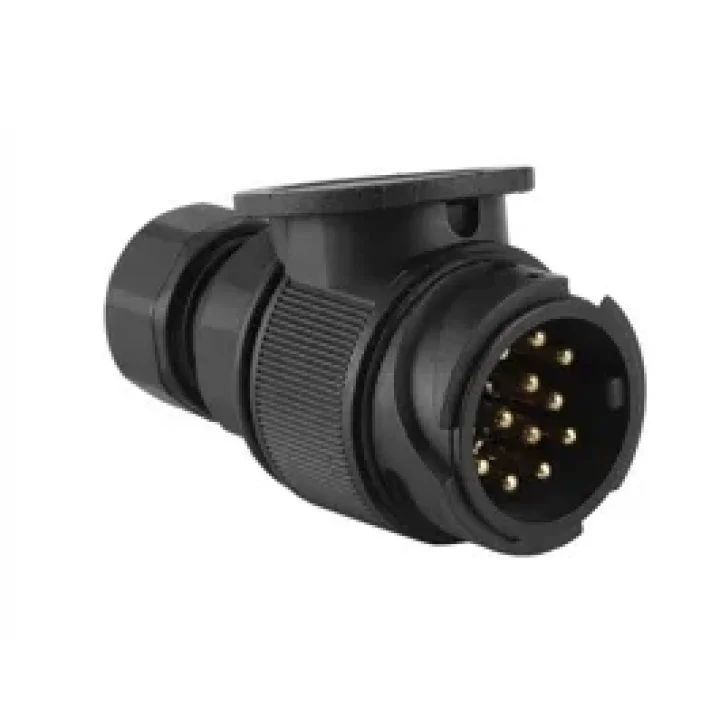

SUGA AG40810 13 Pin Plastik Römork ve Karavan Fişi, römork veya karavanın elektrik tesisatını çekici araç üzerindeki uyumlu 13 kutuplu prize bağlamak amacıyla kullanılan kablo tipi elektrik fişidir. Üretici/parça referansı DF-TP007 olan ürün plastik gövdeye sahiptir ve elektrik kabloları fişin iç bölümündeki vidalı bağlantı terminallerine sabitlenir. Yavuzer Karavan üzerinden römork ve karavan elektrik bağlantı sistemlerinde kullanılabilir.

Önemli: Bu Ürün Fiştir, Araç Tarafı Priz Değildir

AG40810 römork veya karavan kablosunun ucuna monte edilen 13 pin erkek fiştir.

Çekici araç üzerinde ise bu fişin bağlanacağı 13 pin dişi priz bulunmalıdır.

Araç tarafında yalnızca 7 pin priz bulunuyorsa doğrudan bağlantı yapılamaz; tesisata uygun bir 7/13 pin adaptör veya uygun elektrik tesisatı çözümü gerekir.

Teknik Özellikler

13 Pin Sistem Ne İşe Yarar?

13 pin römork bağlantısı, araç ile römork veya karavan arasındaki elektrik devrelerini tek bir bağlantı üzerinden aktarmaya yönelik çok kutuplu bir sistemdir.

Uygun şekilde tesis edildiğinde sistem;

• Sinyal lambaları,
• Stop lambaları,
• Park / pozisyon lambaları,
• Arka sis lambası,
• Geri vites lambası,
• Uygun yardımcı 12V besleme hatları

gibi fonksiyonların bağlantısında kullanılabilir.

Ancak tüm 13 pinlerin aktif olması zorunlu değildir. Hangi pinlerin kullanılacağı araç ve römork üzerindeki elektrik tesisatına bağlıdır.

7 Pin Sistemden Farkı Nedir?

7 pin römork bağlantısı temel aydınlatma fonksiyonlarında yaygın olarak kullanılırken, 13 pin sistem daha fazla elektrik hattının aynı soket üzerinden taşınmasına imkan verir.

Bu nedenle özellikle çekme karavanlarda:

• Geri vites lambası,
• Ek enerji beslemeleri,
• Daha kapsamlı elektrik tesisatları

için 13 kutuplu bağlantı daha sık tercih edilir.

O2 Römork ve Karavanlarda Kullanım

AGUS exact ürün kaydında AG40810'un genellikle 750 kg üzeri O2 tipi römork ve karavanlarda kullanıldığı belirtilmektedir.

Ancak ürünün uyumluluğunu yalnız römork ağırlığı belirlemez. Araç ve römork elektrik sisteminin 13 pin bağlantıya göre hazırlanmış olması gerekir.

Vidalı Kablo Bağlantısı

DF-TP007 fişin içerisindeki kablolar vidalı terminallere bağlanır.

Bu yapı, römork tesisatı kablolarının tek tek ilgili pinlere sabitlenmesini sağlar.

Montaj sırasında:

• Kablolar doğru pine bağlanmalı,
• Bakır teller terminal dışında açık bırakılmamalı,
• Vidalar yeterli şekilde sıkılmalı,
• Kablo fiş girişinde mekanik olarak sabitlenmeli,
• Pin dizilimi tesisat şemasına göre yapılmalıdır.

13 Pin Olması Tek Başına Yeterli mi?

Hayır. Fişin 13 pin olması yalnız fiziksel bağlantı sistemini ifade eder.

Doğru çalışması için:

• Çekici araçta uyumlu 13 pin priz,
• Doğru bağlanmış elektrik tesisatı,
• Römork tarafında doğru pin bağlantıları,
• Araç elektronik sistemine uygun tesisat modülü

gerekebilir.

LED Römorklarda Kullanılır mı?

13 pin fiş fiziksel bağlantının bir parçasıdır. Römork üzerinde LED aydınlatma kullanılıyorsa aracın elektrik modülünün LED yükleriyle uyumluluğu ayrıca kontrol edilmelidir.

Yeni nesil araçlarda yalnız fişi değiştirmek CAN-Bus veya ampul arıza kontrol sistemlerinin uyumluluğunu sağlamaz.

7 Pin Araç Prizine Takılır mı?

Doğrudan takılmaz.

Araç üzerinde 7 pin priz, römork üzerinde AG40810 13 pin fiş varsa uygun bağlantı yönündeki 7 pin / 13 pin dönüştürücü adaptör kullanılmalıdır.

Adaptör kullanıldığında 13 pin sistemin bütün yardımcı fonksiyonlarının çalışacağı varsayılmamalıdır; 7 pin tesisatta mevcut olmayan devreler adaptör tarafından oluşturulmaz.

Malzeme

DF-TP007'nin gövdesi plastikten üretilmiştir. Plastik gövde elektriksel bağlantı elemanlarının dış ortamdan ve mekanik temastan korunmasına yardımcı olur.

Montaj Önerisi

Römork elektrik tesisatında hatalı pin bağlantısı:

• Sinyallerin yanlış çalışmasına,
• Stop ve pozisyon lambalarının karışmasına,
• Sigorta atmasına,
• Araç elektronik sisteminde hata oluşmasına

neden olabilir.

Bu nedenle kablo renklerine yalnız başına güvenmek yerine mevcut tesisat şeması ve pin numaraları esas alınmalıdır.

Römork Tarafında Fişin Korunması

Römork çekici araçtan ayrıldığında elektrik fişi zeminde bırakılmamalıdır.

Fişin bir soket/fiş tutucu içerisinde muhafaza edilmesi:

• Pinlerin kirlenmesini,
• Fişin yerde sürüklenmesini,
• Mekanik darbe görmesini,
• Kabloya gereksiz yük binmesini

azaltmaya yardımcı olur.

AG40810 ve Araç Tarafı 13 Pin Priz Farkı

Bu iki parça karşılıklı olarak bağlantı sisteminin römork ve araç taraflarını oluşturur.

Paket İçeriği

• 1 adet SUGA DF-TP007 / AG40810 13 pin plastik römork fişi

Satın Almadan Önce Kontrol Edin

• Römork bağlantınızın 13 pin olması,
• Çekici araçta uyumlu 13 pin priz bulunması,
• Mevcut kablo tesisatının sağlam olması,
• Pin bağlantı sırasının doğru olması,
• 7 pin sistemden geçiş yapılıyorsa gerekli adaptör veya tesisatın bulunması

önerilir.

Sık Sorulan Sorular

Bu ürün araç tarafındaki priz mi?
Hayır. AG40810 römork veya karavan kablosuna monte edilen 13 pin fiştir.

Kaç pin?
13 kutupludur.

Malzemesi nedir?
Plastik gövdelidir.

Kablo nasıl bağlanır?
DF-TP007 exact ürün kayıtlarında kabloların fiş içerisindeki vidalı terminallere sabitlendiği belirtilmektedir.

7 pin araç prizine takılır mı?
Doğrudan takılmaz. Uygun yönde 7/13 pin adaptör veya tesisat dönüşümü gerekir.

Karavanda kullanılabilir mi?
Evet. Ürün römork ve karavan elektrik bağlantıları için geliştirilmiştir.
