GES BRA155 550 mm 200N Gazlı Amortisör, karavan ve motokaravanlarda yatak bazası, bagaj kapağı, servis kapağı ve uygun hareketli mobilya kapaklarının kaldırılmasına ve açık konumda desteklenmesine yardımcı olan teleskopik gazlı amortisördür. 550 mm açık uzunluk, 230 mm strok ve 200N nominal itme kuvvetine sahiptir. Yavuzer Karavan üzerinden seçim yaparken mevcut amortisörün uzunluğu, kuvveti ve bağlantı noktaları karşılaştırılmalıdır.

Öne Çıkan Özellikler

• 550 mm Açık Uzunluk: BRA155 modelinin tam açık durumdaki uzunluğudur.
• 230 mm Strok: Pistonun çalışma hareket mesafesidir.
• 200N Kuvvet: Amortisörün nominal itme kuvvetidir.
• Ø19 mm Gövde: Exact BRA155 teknik ölçüsüdür.
• Ø8 mm Piston Kolu: Teleskopik hareketi sağlayan mil ölçüsüdür.
• 8 mm Bağlantı Gözü: Göz-göz bağlantılı yapıya sahiptir.
• Universal Kullanım: Araç modelinden çok ölçü, kuvvet ve bağlantı geometrisine göre seçilir.

Teknik Özellikler

550 mm Ölçü Ne Anlama Gelir?

BRA155 için belirtilen 550 mm değeri amortisörün tam açık durumdaki uzunluğudur.

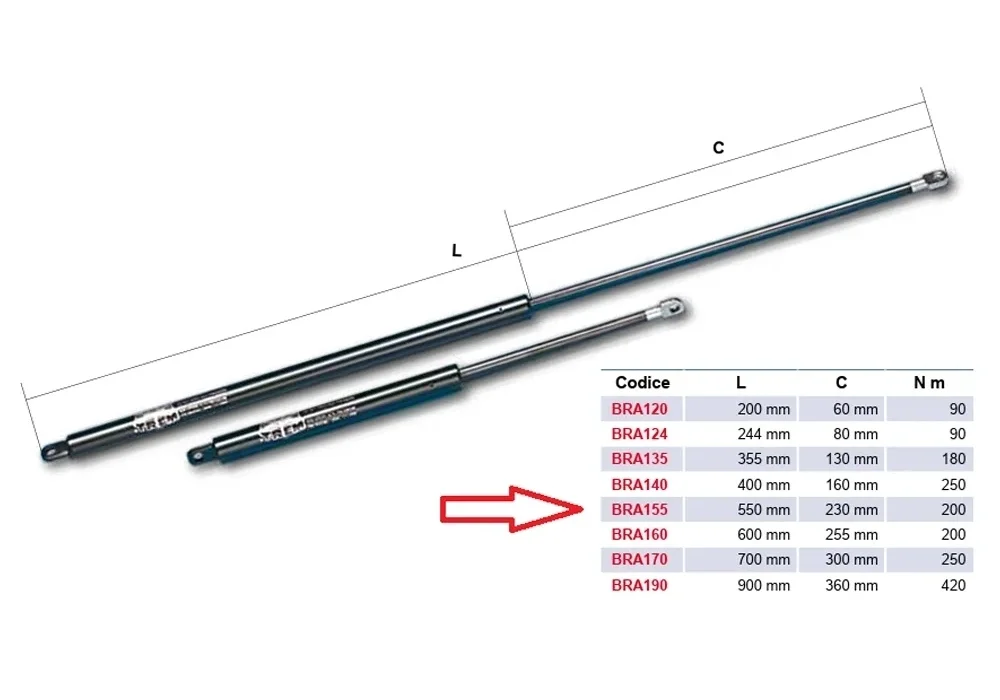

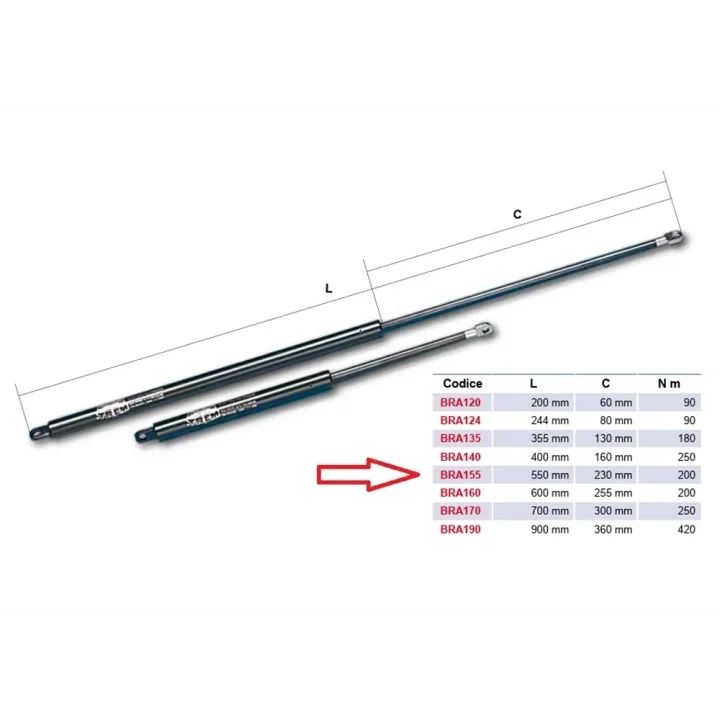

GES üretici teknik tablosunda BRA155 için:

• L = 550 mm
• C = 230 mm strok
• Kuvvet = 200 N

değerleri verilmektedir.

Bu nedenle mevcut bir amortisörün yerine kullanılacaksa yalnızca “550 mm” başlık bilgisine bakılmamalı; mevcut parçanın açık uzunluğu, strok mesafesi ve bağlantı konumu birlikte kontrol edilmelidir.

200N Ne Anlama Gelir?

200N, amortisörün 200 kg yük taşıdığı anlamına gelmez. Newton, gazlı amortisörün uyguladığı kuvveti ifade eder.

200N yaklaşık 20,4 kgf kuvvete karşılık gelir. Ancak bu değerden doğrudan “20 kg yatak kaldırır” sonucu da çıkarılmamalıdır.

Gerçek kaldırma performansı:

• Yatak veya kapağın ağırlığına,
• Menteşe noktasına,
• Amortisörün menteşeden uzaklığına,
• Montaj açısına,
• Bir veya iki amortisör kullanılmasına

göre önemli ölçüde değişir.

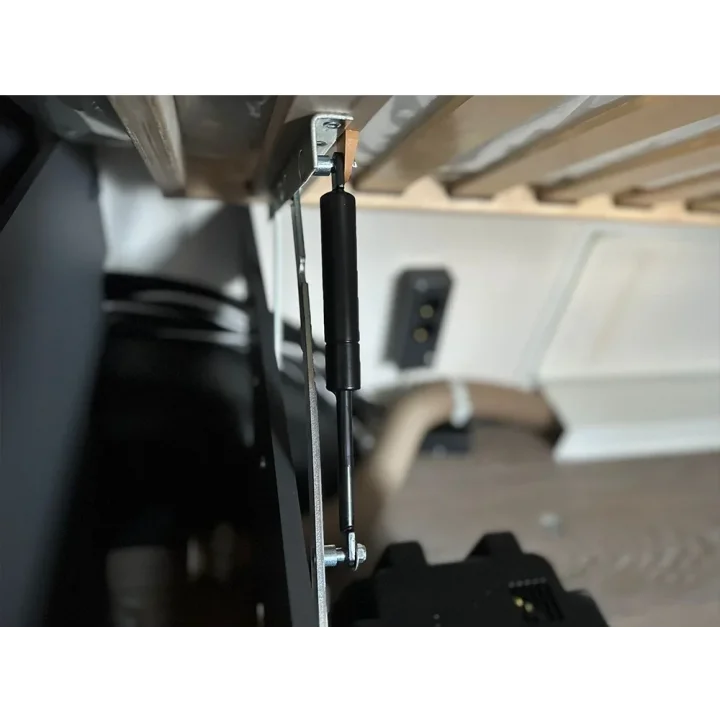

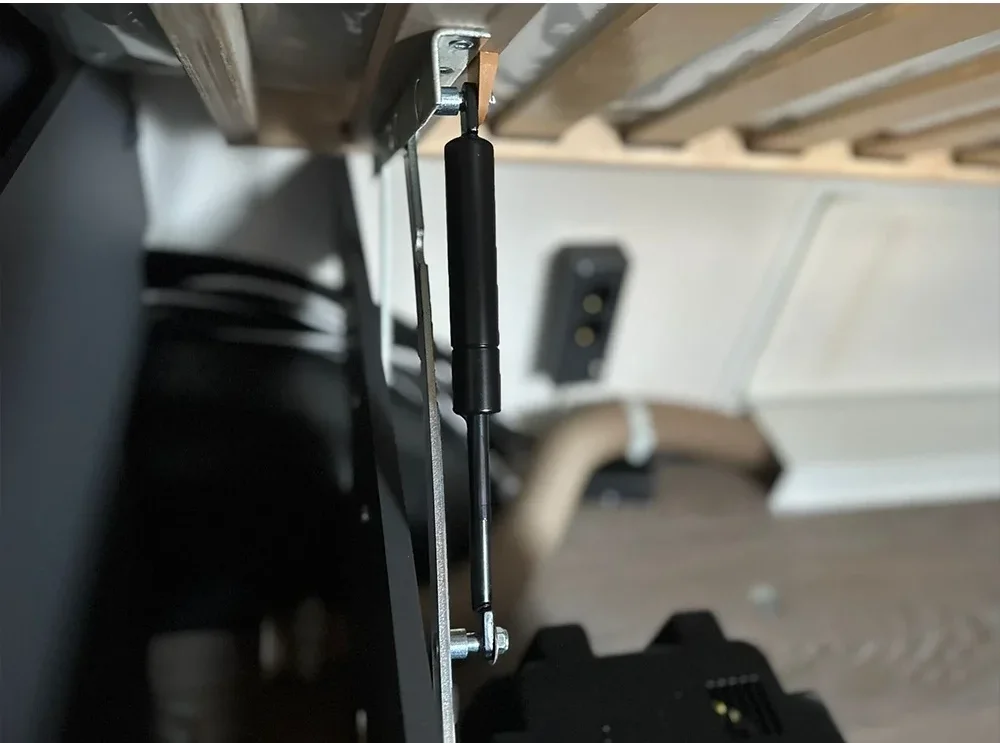

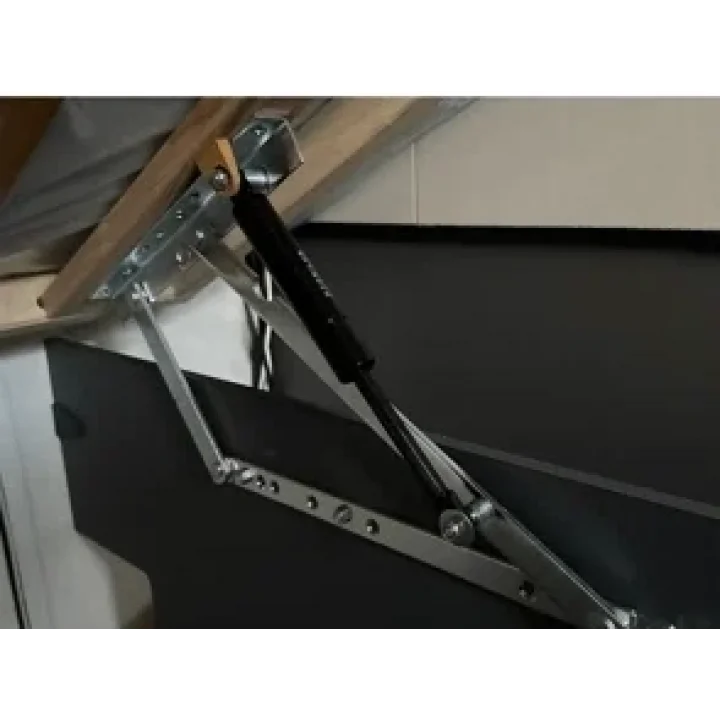

Karavan Yatak Bazasında Kullanım

BRA155, uygun geometrili karavan yatak bazalarında kapağın veya yatağın kaldırılmasını kolaylaştırmak ve açık konumda desteklemek amacıyla kullanılabilir.

Özellikle yatak altında depolama alanı bulunan sistemlerde ağır yatağın sürekli elle tutulması ihtiyacını azaltmaya yardımcı olur.

Tek Amortisör mü, Çift Amortisör mü?

Uygulanacak amortisör adedi yatağın ağırlığına ve mobilya tasarımına bağlıdır. İki adet BRA155 kullanıldığında sistemde iki ayrı 200N gazlı yay bulunur.

Ancak kuvvetlerin doğrudan toplanarak “400N = şu kadar kilogram yatak” şeklinde seçim yapılması doğru değildir. Montaj noktalarının oluşturduğu kaldıraç oranı mutlaka dikkate alınmalıdır.

Universal Ne Anlama Geliyor?

Ürünün “universal” olarak tanımlanması belirli bir karavan markası veya yatak modeline özel olmamasını ifade eder.

Bu durum ürünün her yatağa doğrudan uyacağı anlamına gelmez. Uyumluluk için:

• 550 mm açık uzunluk,
• 230 mm strok,
• 200N kuvvet,
• Bağlantı gözlerinin ölçüsü,
• Mobilyadaki montaj noktaları

kontrol edilmelidir.

8 mm Bağlantı Gözü

BRA155 için teknik kayıtlarda bağlantı gözü 8 mm olarak belirtilmektedir.

Mevcut bağlantı pimlerinin veya montaj braketlerinin bu ölçüyle uyumlu olması gerekir.

Montaj Braketleri

GES, gazlı amortisör serisi için farklı bağlantı destekleri sunmaktadır. Üreticinin teknik dokümanında:

• BRA900
• BRA901
• BRA902
• BRA903
• BRA904
• BRA905
• BRA906
• BRA907
• BRA909

gibi farklı göz ve küresel bağlantı aksesuarları ayrı ürünler olarak gösterilmektedir.

Bu nedenle mevcut mobilyadaki bağlantı aparatının BRA155 ile fiziksel uyumluluğu ayrıca kontrol edilmelidir.

BRA140 ile Farkı

BRA155 daha uzun olmasına rağmen BRA140'tan daha yüksek kuvvetli değildir. BRA140 250N, BRA155 ise 200N kuvvete sahiptir.

Bu nedenle yalnız uzunluğa göre “daha güçlü model” şeklinde değerlendirme yapılmamalıdır.

BRA160 ile Farkı

BRA155 ve BRA160 aynı 200N kuvvet sınıfındadır ancak açık uzunluk ve strokları farklıdır.

Mevcut Amortisörün Yerine Alırken

Eski amortisörün üzerindeki kuvvet değeri ve fiziksel ölçüler mümkünse okunmalıdır.

Sipariş öncesinde aşağıdaki değerleri karşılaştırın:

• Açık uzunluk
• Strok
• Newton değeri
• Bağlantı göz çapı
• Bağlantı uçlarının tipi
• Montaj yönü ve bağlantı noktaları

Farklı Newton Değeri Kullanılırsa Ne Olur?

Gereğinden düşük kuvvetli amortisör yatağı veya kapağı açık konumda tutamayabilir.

Gereğinden yüksek kuvvetli amortisör ise kapağın kapanmasını zorlaştırabilir ve mobilya menteşelerine veya bağlantı noktalarına gereğinden fazla yük bindirebilir.

Bu nedenle mevcut sistem tasarımı için öngörülen kuvvete mümkün olduğunca sadık kalınmalıdır.

Kullanım Alanları

• Karavan yatak bazaları
• Yatak altı depolama kapakları
• Karavan bagaj kapakları
• Servis ve saklama bölmesi kapakları
• Uygun mobilya kaldırma sistemleri
• Uygun tekne ve marin kapak uygulamaları

Satın Almadan Önce Kontrol Edin

• Marka: GES International
• Kod: BRA155
• Açık uzunluk: 550 mm
• Strok: 230 mm
• Kuvvet: 200N
• Gövde: Ø19 mm
• Piston kolu: Ø8 mm
• Bağlantı gözü: 8 mm
• Uyumluluk: Ölçü ve montaj geometrisine göre

Sık Sorulan Sorular

550 mm açık ölçü mü?
Evet. BRA155 için 550 mm değeri tam açık uzunluk olarak belirtilmektedir.

Strok kaç mm?
GES resmi teknik dokümanına göre 230 mm'dir.

Kaç Newton?
200N nominal itme kuvvetine sahiptir.

200N, 200 kg demek mi?
Hayır. 200N yaklaşık 20,4 kgf kuvvete karşılık gelir ve doğrudan yük taşıma kapasitesi olarak yorumlanmamalıdır.

Tüm karavan yataklarına uyar mı?
Hayır. Universal ürün olmasına rağmen açık uzunluk, strok, Newton değeri ve bağlantı geometrisi mevcut yatak sistemiyle eşleşmelidir.

BRA140 ile aynı mı?
Hayır. BRA140 400 mm / 160 mm strok / 250N; BRA155 ise 550 mm / 230 mm strok / 200N'dir.
