TEKNİK ÖZELLİKLER
Çıkış (Output) Performansı

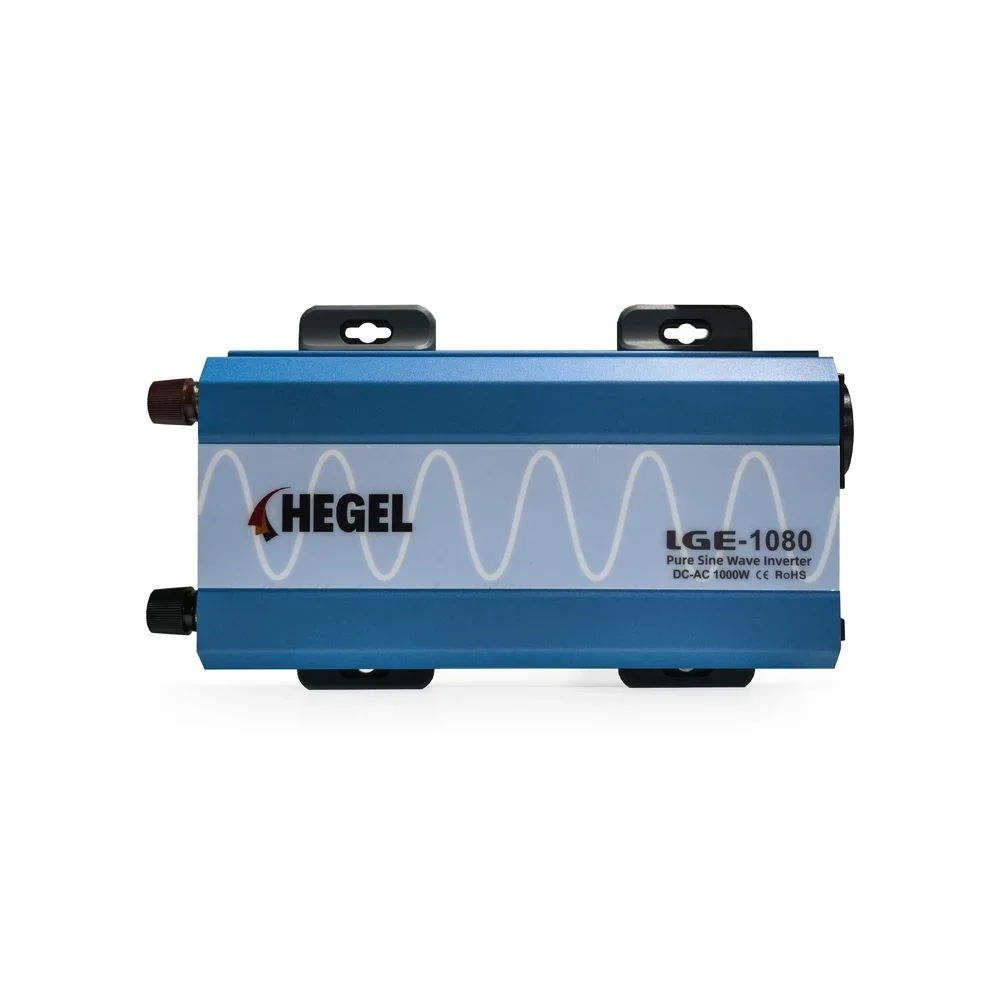

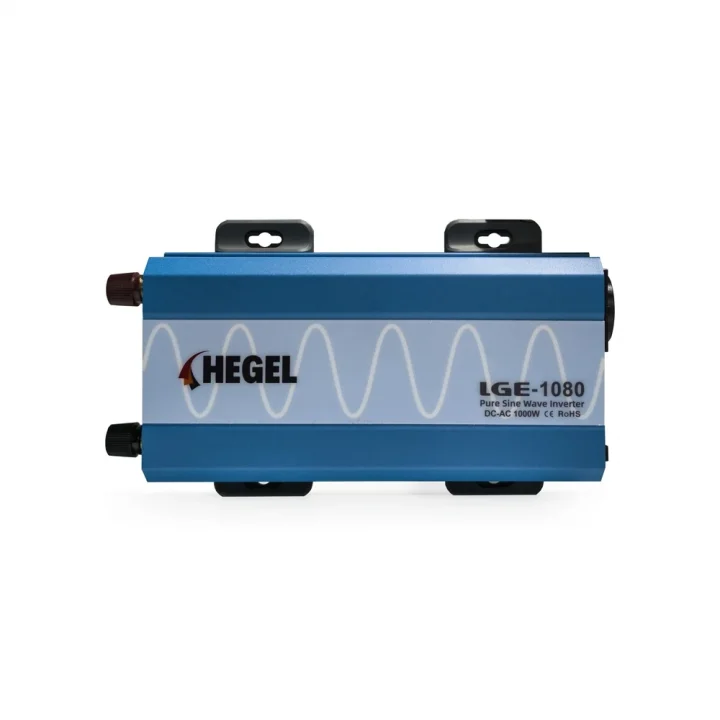

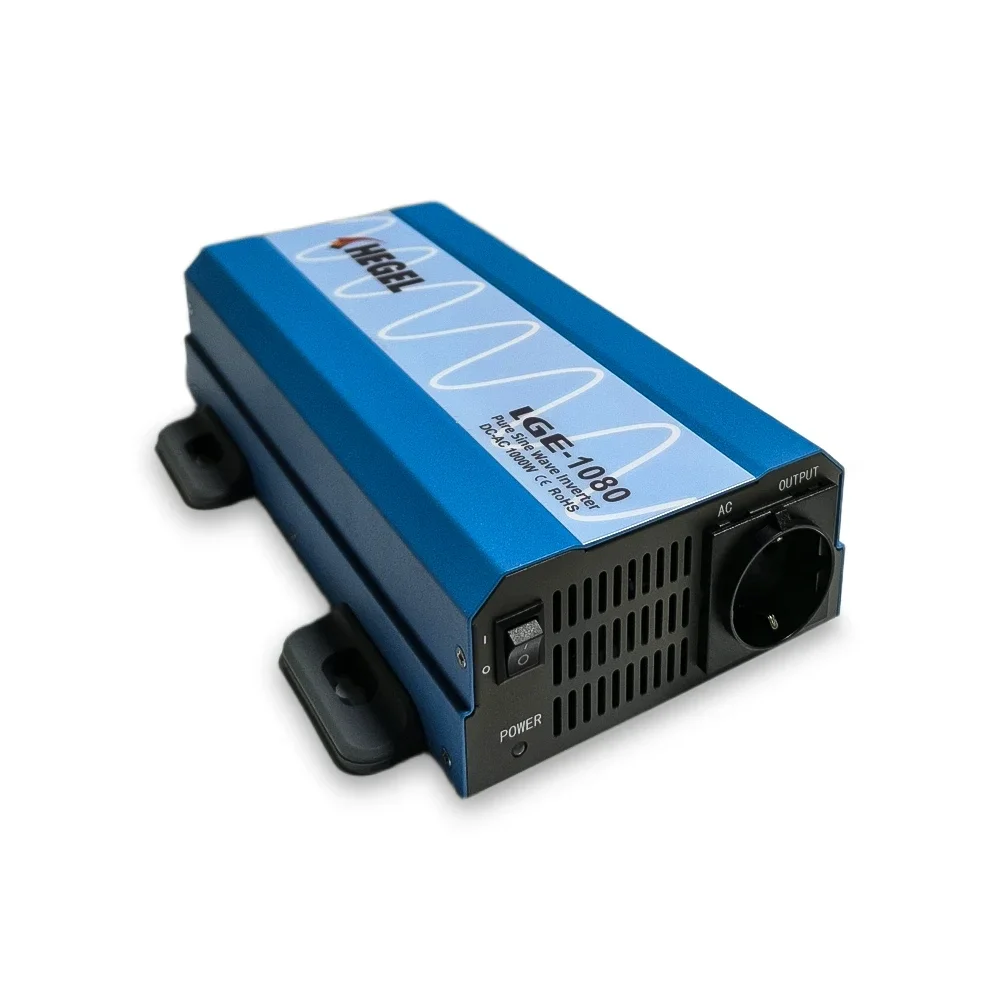

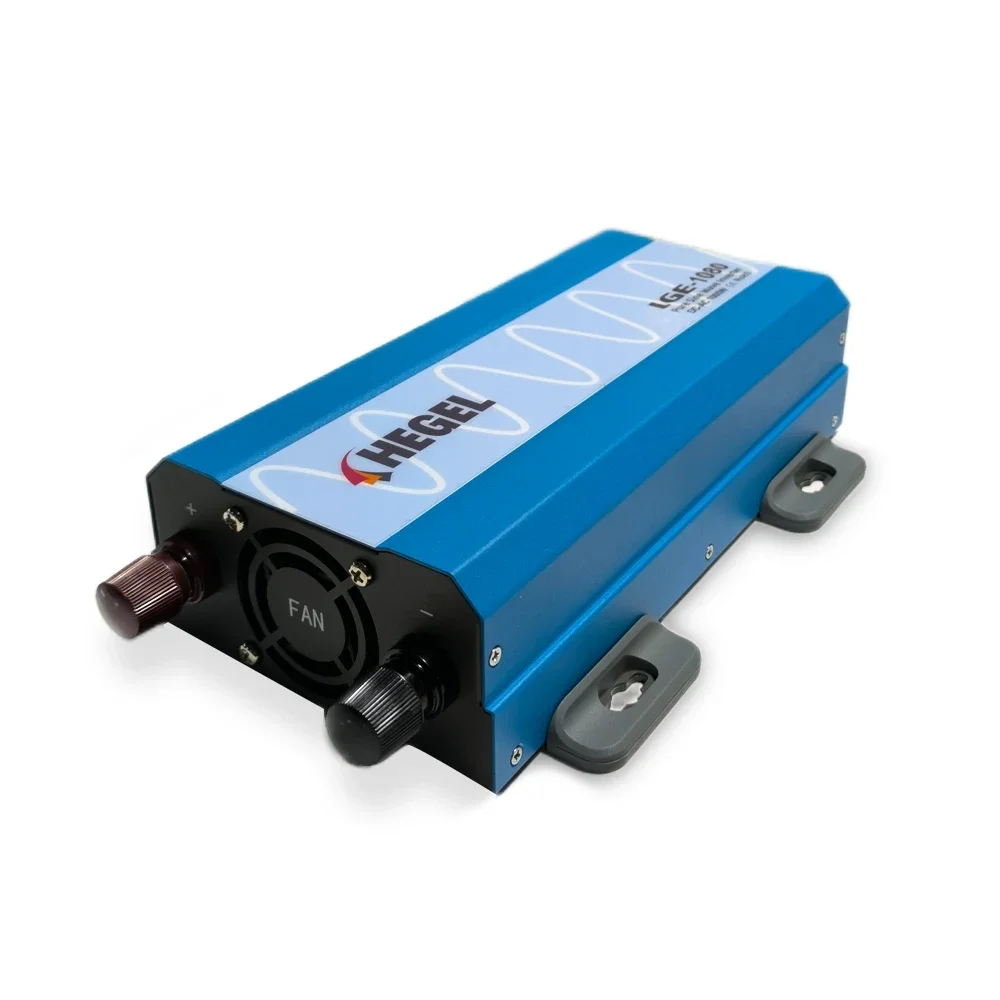

LGE-1080 modelinin nominal (tipik) güç çıkışı 1080W'tır.Cihaz, 1 dakika boyunca 1080W ile 1240W (%100−%115)arasında bir maksimum gücü destekleyebilirken, anlık dalgalanma gücü 1 saniyesüreyle 3000W'ın altında kalmaktadır.
Cihaz, 100V’tan 240V’a kadar çok geniş biraralıkta AC gerilim çıkışı sağlayabilir (100/110/115/120/200/220/230/240VAC).Çıkış frekansı 50/60Hz±0.5% toleransına sahiptir. Güç kalitesiaçısından, THD<3% ile Saf Sinüs Dalgası formuüretir ve AC yönetmeliği hassasiyeti ±5% düzeyindedir. LED göstergesi,giriş gerilim seviyesi, çıkış yük seviyesi ve arıza durumları hakkındakullanıcıyı bilgilendirir.
Giriş (Input) ve Verimlilik (DC)
Cihaz, 12VDC,24VDC ve 48VDC olmak üzereüç farklı DC gerilim seçeneğini destekler. Her gerilim seviyesi içinfarklı çalışma aralıkları mevcuttur:
- 12VDC için: Gerilim aralığı 10.5−16.5VDC'dir. Yüksüz akım 0.6A çekmektedir ve %80 yükteki verimliliği %91'dir.
- 24VDC için: Gerilim aralığı 21.0−33.0VDC'dir. Yüksüz akım 0.4A çekmektedir ve %80 yükteki verimliliği %92'dir.
- 48VDC için: Gerilim aralığı 42.0−66.0VDC'dir. Yüksüz akım 0.25A çekmektedir ve %80 yükteki verimliliği %93'tür.
Koruma Özellikleri
LGE-1080, hem gerilim dalgalanmalarına hem de aşırı yükekarşı kapsamlı koruma sağlar:
Gerilim Koruması: Cihaz, DC girişindehem düşük hem de aşırı gerilime karşı koruma sağlar ve otomatik kurtarma(yeniden çalışma) seviyelerine sahiptir. Örneğin, 12VDC sistemde 10.0VDC±0.3VDC'dekapanır ve 12.5VDC±0.3VDC'de kurtarma yapar. Aşırı gerilimde ise 16.5VDC±1.0VDC'dekoruma tetiklenir ve 15.0VDC±0.5VDC'de kurtarma gerçekleştirilir. Diğergerilim seviyeleri (24VDC ve 48VDC) için de benzer koruma seviyelerimevcuttur.
Yük ve Kısa Devre Koruması: Çıkış aşırı yüke(nominal gücün ≥%115'i veya >1080W) maruz kaldığında, cihaz 1 dakikasonra otomatik olarak kapanır ve kurtarma için otomatik yeniden başlatmamekanizmasını kullanır. Çıkış kısa devresi durumunda, cihaz 3 saniyelikbir kapatma kilidi uygular ve ardından kurtarma için yeniden başlatma denemesiyapar.
Diğer Korumalar: Aşırı sıcaklık koruması 85∘C±5∘C sıcaklıktadevreye girer. DC girişindeki ters polarite hatalarına karşıise dahili sigorta ile koruma sağlanmıştır.
Güvenlik ve EMC (Elektromanyetik Uyumluluk)
Cihaz, uluslararası standartlara uygun bir güvenlik ve EMC performansınasahiptir.
Dayanım Gerilimi:
- Batarya Girişi / AC Çıkışı: 3.0KVAC
- AC Çıkışı / Şase (FG): 1.5KVAC
İzolasyon Direnci: İzolasyon direnci, 500VDC testgeriliminde, 25∘C sıcaklıkta ve %70RH nemkoşullarında 100M ohm değerini aşmaktadır. Bu değerlerBatarya Girişi / AC Çıkışı, Batarya Girişi / Şase ve AC Çıkışı/ Şase arasındaki izolasyon için geçerlidir.
EMC Uyumlulukları:
- EMC Emisyonu: FCC class A, E-Mark EACTPTC 020 EN55032 class A, 72/245/ CEE, 95/54/CE standartlarıyla uyumludur.
- EMC Bağışıklığı: EAC TPTC 020 EN61000-4-2, 3, 4, 5, 6, 8, 11 standartlarıyla uyumludur.
Çevre Yönetimi
Çalışma Koşulları:
- Çalışma Sıcaklığı: Cihaz, çok geniş bir aralık olan −30∘C ile 60∘C arasında güvenle çalışabilir.
- Çalışma Nemi: Nem aralığı %20−%90RH (Bağıl Nem)'dir.
Depolama Koşulları: Depolama sıcaklığıaralığı −30∘C ile +70∘C (22∘F ile 158∘F)arasındadır. Depolama nemi %10−%95 bağıl nem aralığında olmalı veyoğuşmasız olmalıdır.
Diğer Fiziksel Özellikler
- Boyut: Cihazın boyutları 312×185×73mm olarak belirtilmiştir.
- Paketleme Ağırlığı: Paketleme ile birlikte yaklaşık ağırlık ≈2.3KG (Kilogram)'dır.
