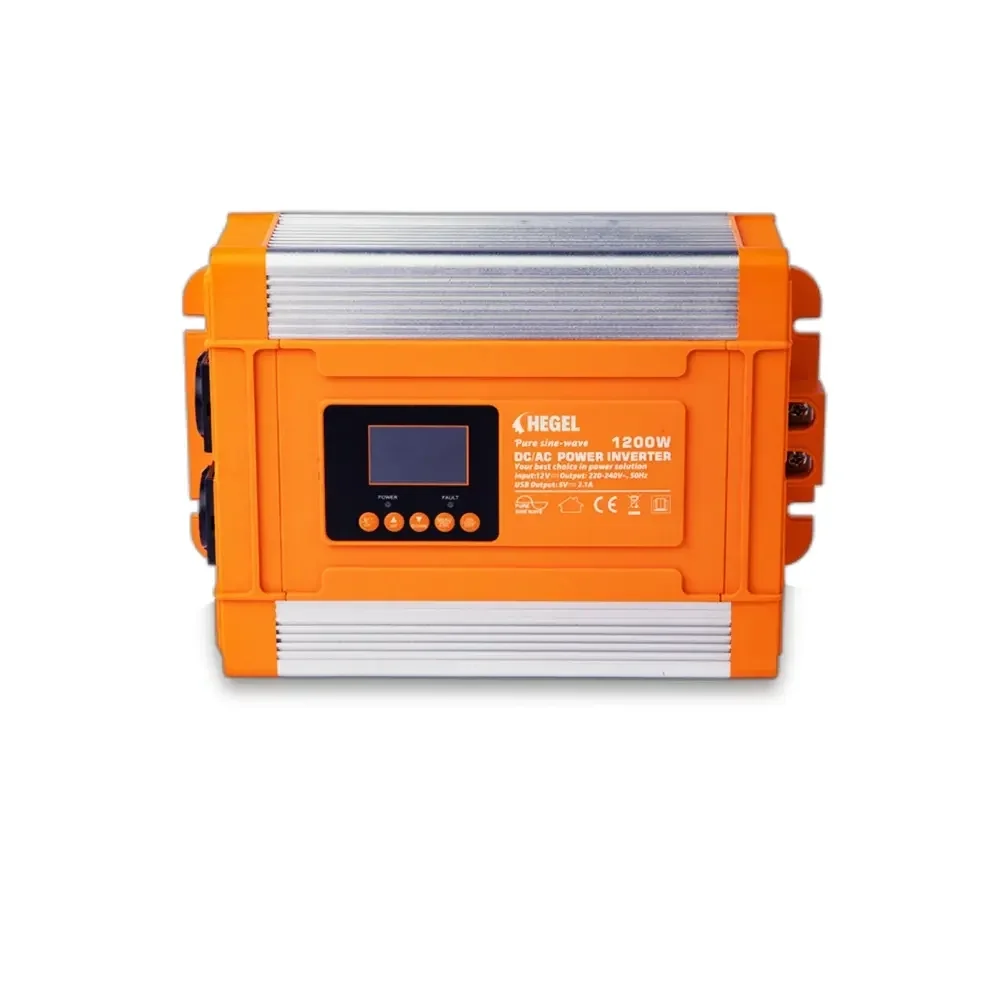

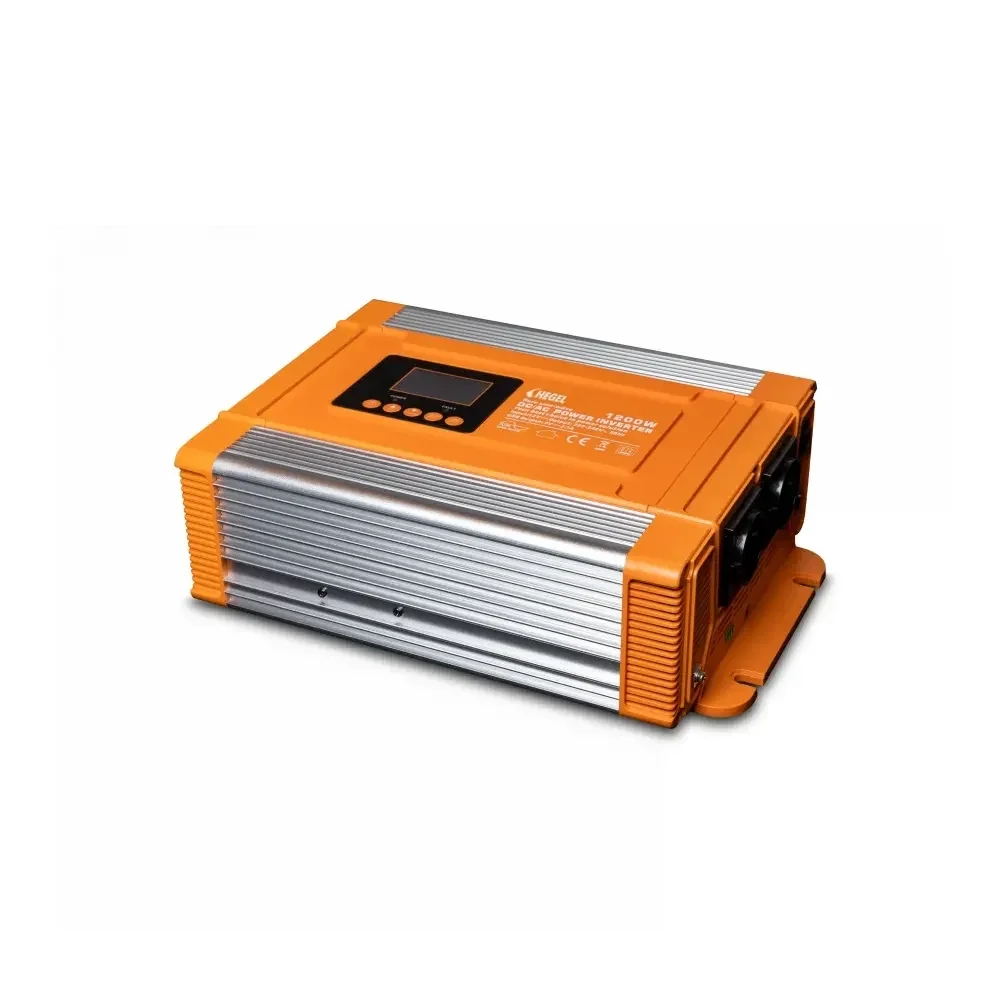

Bu cihaz, özellikle gözlem ve kontrol kolaylığı arayankullanıcılar için tasarlanmış, aküden gelen 12Vdoğru akımı DC ev tipi 220Valternatif akıma AC dönüştüren yüksek performanslı bir invertördür.
Teknik Özellikleri
PX1200 modelinin DC giriş özellikleri aşağıdakigibidir:
- DCV (Nominal Gerilim): 12V
- Gerilim Aralığı: 10−15VDC
- Yüksüz Akım: ≤1A
- Verimlilik (Dönüştürücü): ≥90%
- Sigorta: 50A×4
- DC Kablolama: BVR16×1
Çıkış (Output) Detayları
Cihazın AC çıkış ve genel çıkış performansışöyledir:
- ACV (Çıkış Gerilimi): 220/230/240VAC
- Nominal Güç: 1200W
- Tepe Güç (Maksimum): 2400W
- USB Çıkışı: 5V,2.1A
- Dalga Formu: Sinüs Dalgası (THD<3%)
- Frekans: 50/60Hz±0.5Hz
- ACV Düzenleme Oranı: ±5%
- Çıkış Soketi Tipleri: A, B, C, D, E, F, G, H, I, J, K, L, M, N, GFCI
- LED Gösterge: Yeşil ışık güç göstergesini, kırmızı ışık ise koruma durumu ve arızayı belirtir.
- Uzak Komanda İşlevi: Varsayılan
- RS485: Opsiyonel
Kontrol ve Koruma Özellikleri
Cihazın izleme ve koruma mekanizmaları:
- LCD Ekran: DC giriş voltajı, AC çıkış voltajı, AC çıkış gücü, pil şarjı, yük oranı, arayüz kodu ve arıza kodunu gösterir.
- Giriş Düşük Voltaj Alarmı: 11±0.5VDC aralığında tetiklenir, 10.5−11.5V arasında ayarlanabilir.
- Giriş Düşük Voltaj Koruması: 10.5±0.5VDC aralığında tetiklenir, 10−11V arasında ayarlanabilir.
Koruma Özellikleri
PX1200, gerilim dalgalanmalarına, aşırı yüke ve kısadevrelere karşı kapsamlı bir koruma sistemine sahiptir:
- Giriş Düşük Voltaj Koruması Geri Kazanımı: 12±0.5VDC aralığında tetiklenir ve 11.5−12.5V arasında ayarlanabilir.
- Giriş Aşırı Voltaj Koruması: 15.3±0.5VDC'de koruma devreye girer ve 15.2−16V arasında ayarlanabilir.
- Giriş Aşırı Voltaj Koruması Geri Kazanımı: 14.7±0.5VDC'de normale döner ve 14.5−15V arasında ayarlanabilir.
- Aşırı Yük/Kısa Devre Koruması: Koruma sonrası varsayılan olarak kilitleme veya koruma sonrası yeniden başlatma seçenekleri mevcuttur.
- Aşırı Sıcaklık Koruması: Çıkışı kapatır ve sıcaklık güvenli seviyeye düştükten sonra otomatik olarak yeniden başlatır.
- Giriş Ters Koruma: Tam bir koruma sağlar.
- Yumuşak Başlatma (Soft Start): Cihaz, 2−6 saniye süren yumuşak başlatma özelliğine sahiptir.
- Toprak Koruma (Ground Protection): Toprak koruma özelliği mevcuttur.
Çevre Koşulları
- Çalışma Sıcaklığı: Cihaz, −20∘C ile 50∘C arasında çalışabilir.
- Çalışma Nemi: %20−%90RH (Bağıl Nem) aralığında çalışır ve yoğuşmasız olmalıdır.
- Saklama Sıcaklığı ve Nemi: Saklama sıcaklığı −30∘C ile 70∘C arasında, nem ise %10−%95RH aralığında olmalıdır.
Güvenlik ve EMC (Elektromanyetik Uyumluluk)
Cihaz, yüksek güvenlik ve uyumluluk standartlarına sahiptir:
- Güvenlik Standartları: UL458 standardına uygundur (Sadece GFCI yuvası için geçerlidir).
- İzolasyon Direnci: Giriş/Çıkış (I/P-O/P) arasında 10000ohms/500VDC izolasyon direncine sahiptir.
- EMI İletim ve Radyasyon: EN 55032:2015 standardına uygundur.
- EMS Bağışıklığı: EN 55024:2010+A1:2015 standardına uygundur.
- LVD (Düşük Voltaj Direktifi): EN 62368-1:2014+A11:2017 standardına uygundur.
Diğer Fiziksel Özellikler
- Boyut: Cihazın fiziksel boyutları 36.2×24.5×11.3cm'dir.
- Ambalaj: Bir kutuda 2 adet cihaz bulunur. Kutu ağırlığı 10.3KG'dır ve kutu boyutları 41×38×38CM'dir.
- Uzaktan Kumanda: Uzaktan kumanda özelliği opsiyoneldir.
- Soğutma Fanı: Fan, yüke veya sıcaklığa bağlı olarak kontrol edilir (isteğe bağlı bir fonksiyondur).
- Uygulama Alanları: Cihaz; Ev ve ofis aletleri, elektrikli el aletleri ve taşınabilir ekipmanlar, araç ve güneş enerjisi sistemleri gibi çeşitli alanlarda kullanılabilir.
