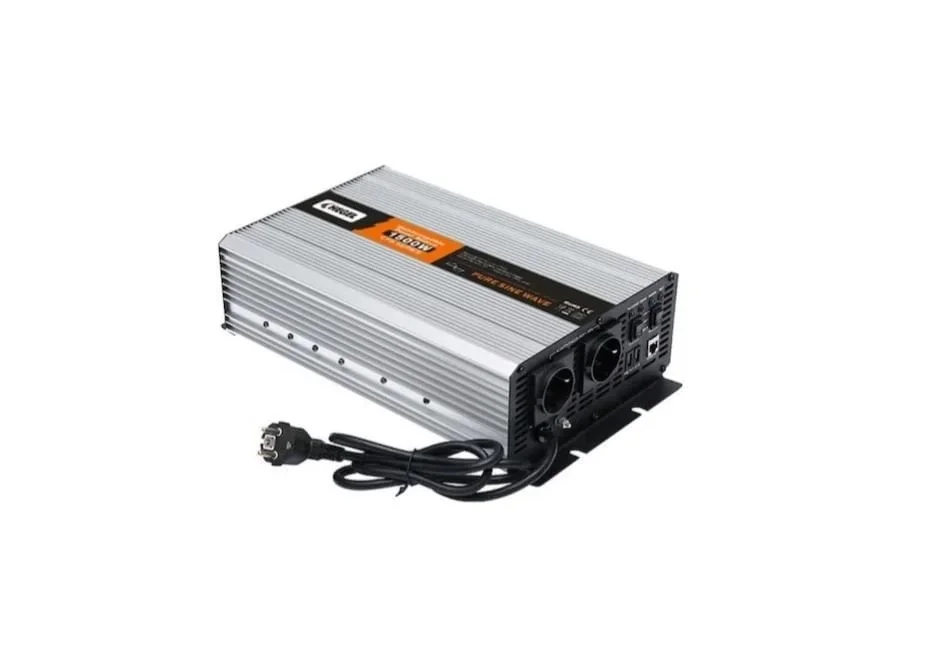

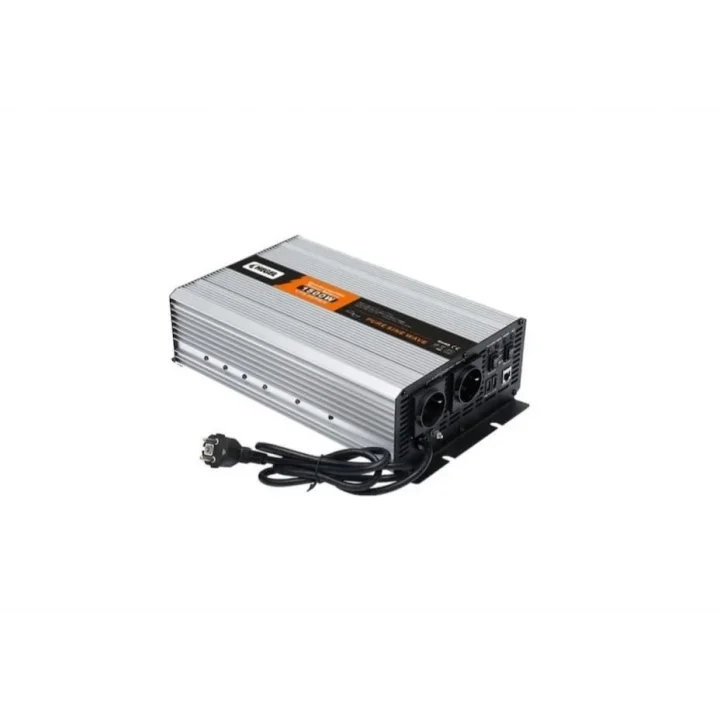

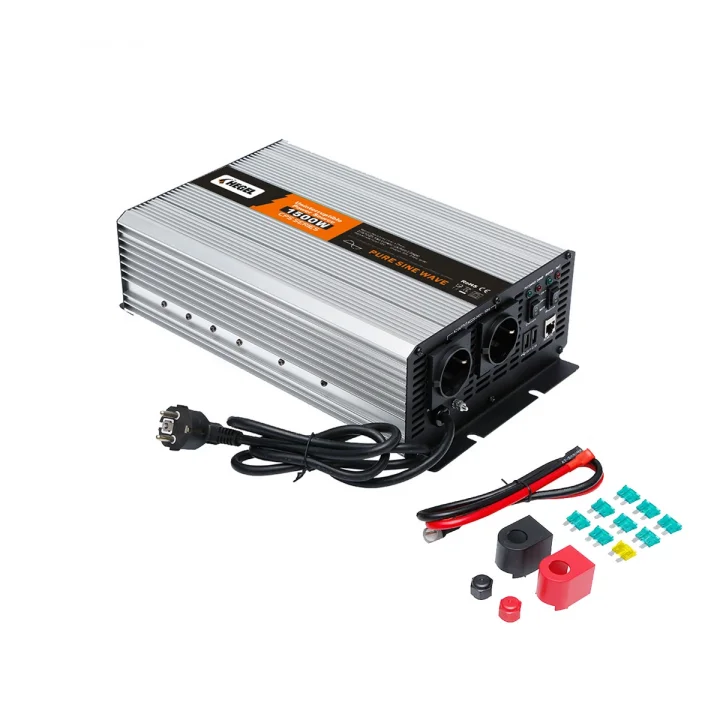

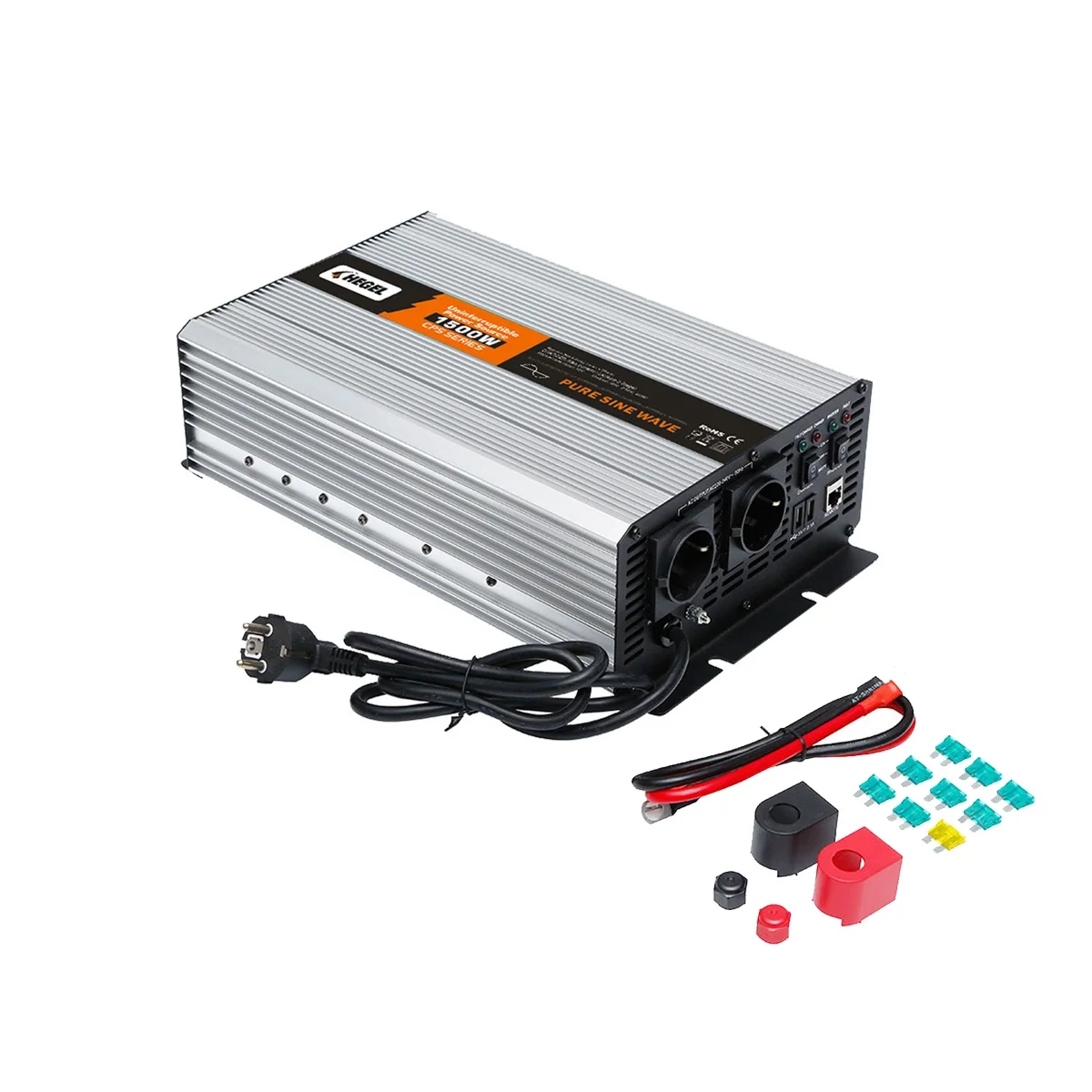

1500W 12V ŞARJLI TAM SİNÜS İNVERTER

Bu cihaz, aküde depolanan 12V doğru akım  DC enerjiyi, evlerimizde kullandığımız 220V alternatifakım AC enerjisine dönüştüren yüksekteknolojili, hibrit bir güççözümüdür.

 Ürün Özellikleri

• Yüksek frekans transformatörü tasarımı yüksek reaktif sürüş yeteneğinesahiptir

• Saf Sinüs Çıkışı (THD <% 3)

• Güç AÇMA / KAPAMA uzaktan kumandası (isteğe bağlı)

• Giriş ve çıkış tamamen izolasyon

• Giriş Koruması: Ters Polarite (Sigorta) / Düşük Gerilim / Aşırı Gerilim

• Çıkış Koruması: Kısa Devre / Aşırı Yük / Aşırı Sıcaklık / Toprak Hatası / Yumuşak Başlangıç

• Alman teknolojisi, Çin üretimi

• % 100 gerçek güç, Yüksek dalgalanma gücü, 2 yıl garanti

• E8 / CE onaylı

 Teknik Özellikleri

Çıkış (Output) Detayları

CPS1500 modelinin AC çıkış performansı aşağıdaki gibidir:

• Alternatif Akım Voltajı (Çıkış):110/220VAC

• Anma Gücü (Nominal):1500W

• Dalgalanma Gücü (Tepe Gücü):3000W

• Dalga Formu: Saf Sinüs Dalgası ($\text{THD}<3\%$)

• Sıklık (Frekans):$50/60Hz\pm 3$

• $\text{AC}$ Düzenleme Oranı:±10%

• Güç Faktörü İzin Verilen Aralık:$\cos \theta -90^{\circ }\sim \cos \theta +90^{\circ }$

• Standart Prizler:ABD/I˙ngiliz/Franch/Schuko/I˙ngiltere/Avustralya/Evrensel vb. (İsteğe bağlı)

• $\text{LED}$ Göstergesi: Güç için yeşil, hatalı durum için kırmızı ışık.

• USB Girişi:5V,2.1A

Giriş (Input) Detayları

Cihazın DC giriş ve şarj özellikleri şunlardır:

• Yüksüz Akım Çekme:$\le 0.75A$

• $\text{DC}$ Gerilimi:12VDC

• Voltaj Aralığı ($\text{DC}$):10.5 ile 15.0VDC

• Verimlilik (Tipik):$\sim \%91$

• Sigorta ($\text{DC}$ Dahili):$40A\times 6$

• Sigorta ($\text{AC}$ Dahili):$15A\times 1$

AC Şarj Özellikleri

• Maksimum Şarj Akımı ($\text{AC}$):15A

• Şarj Şekilleri:3 Kademeli (Sabit Akım, Sabit Voltaj, Yüzer Şarj)

• $\text{AC}$ Voltaj Aralığı (Giriş):$170-250VAC$

• $\text{AC}$ Sigorta:$3A\times 1$

• Uygun Akü Tipleri: Jel ve AGM (Akü çeşidine göre çeşitli şarj yöntemleri önerilebilir).

By Pass Modu

CPS1500, AC girişinden DC akü yönetimine kadar birçok koruma mekanizmasına sahiptir:

Akü (DC) Gerilim Koruma

• Akü Düşük Voltaj Alarmı:$10.5\pm 0.5VDC$'de tetiklenir.

• Akü Düşük Voltaj Kapatma:$9.5\pm 0.5VDC$'de cihaz kapanır.

• Yüksek Voltaj Alarmı:$15.5\pm 0.5VDC$'de tetiklenir.

• Akü Düşük Voltaj Yeniden Açılma:$11.5\sim 12VDC$ aralığında otomatik olarak yeniden açılır.

  Çevre Koşulları

  CPS1500 modelinin çalışabileceği ve saklanabileceği çevre koşulları aşağıdadır:

  • Çalışma Sıcaklığı: Cihaz, 0∘C ile 50∘C arasındaki sıcaklıklarda çalışabilir.

  • Çalışma Nemi: İzin verilen nem aralığı $\%20\sim \%90$ bağıl nemdir.

  • Depolama Sıcaklığı ve Nemi: Cihaz, −30∘C ile 70∘C arasındaki sıcaklıklarda ve $\%10\sim \%95\text{RH}$ nem aralığında saklanabilir.

  Güvenlik ve EMC (Elektromanyetik Uyumluluk)

  Cihazın güvenlik ve uyumluluk standartları şunlardır:

  • Güvenlik Standartları: Cihaz, $\text{EN 60950-1}$ Sertifikalıdır ve aşağıdaki revizyonlara uygundur: $2006+\text{A}11:2009+\text{A}1:2010+\text{A}12:2011+\text{A}2:2013$.

  • İzolasyon Direnci: Giriş/Çıkış (I/P-O/P) arasındaki izolasyon direnci 100MOhm/500VDC değerindedir.

  • $\text{EMI}$ İletimi ve Radyasyon:EMI iletimi ve radyasyonuna dair standart bilgileri bu görüntüde kesik olarak kalmıştır.

AC Giriş Koruma

• $\text{AC}$ Giriş Düşük Voltaj Koruması: Mevcuttur, cihaz kapanır.

• $\text{AC}$ Giriş Yüksek Voltaj Koruması: Mevcuttur, cihaz kapanır.

• $\text{AVS}$ Özelliği: Detay verilmemiştir.

Çıkış ve Genel Koruma

• Aşırı Yükleme:$1600-1700W$ aralığında tetiklenir.

• Aşırı Sıcaklık: Çıkış gerilimini kapatır, sıcaklık düştükten sonra otomatik olarak kurtarır.

• Çıkış Kısa Devre: Çıkış gerilimini kapatır, kurtarmak için yeniden başlatır.

• $\text{DC}$ Giriş Ters Polarite: Dahili sigorta tarafından koruma sağlanır.

• Toprak Koruması: Kapatır, otomatiktir ve sıfırlanır.

Diğer Özellikler

• By Pass Modu Geçiş Zamanı:$\le 10\text{ms}$ (milisaniye).

• Geçme Zamanı (Kurtarma):17 saniye.

• Termal Isı Koruması:2 adet soğutma fanı ile sağlanır; sıcaklık kontrollü veya %30 otomatik yük ile soğutma yapar.

• Yumuşak Başlangıç (Soft Start): Evet, $3-5$ saniye sürer.
