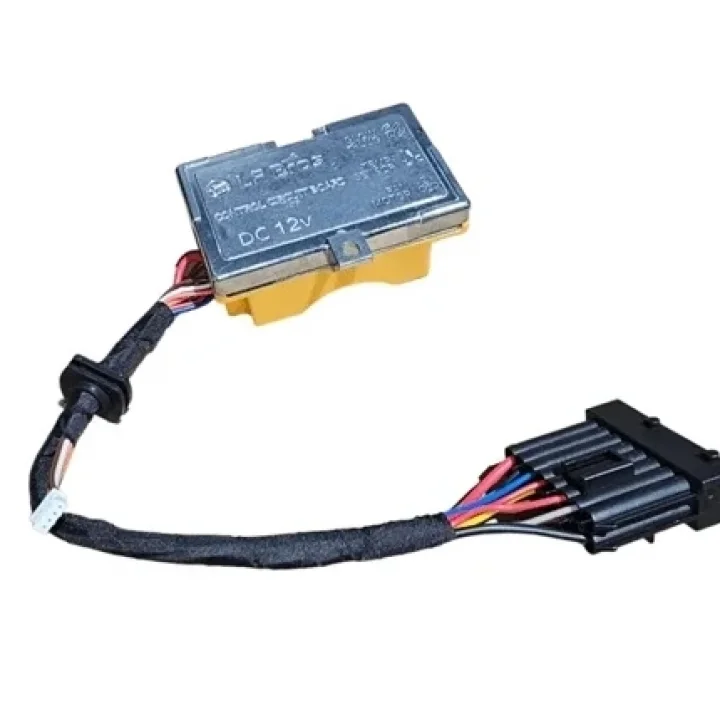

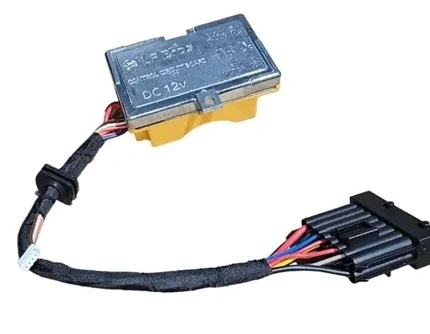

SUGA AG414 Dizel Isıtıcı Devre Kartı, uyumlu Webasto tipi dizel hava ısıtıcılarında elektronik kontrol fonksiyonlarını yöneten yedek devre kartıdır. Isıtıcının fan motoru, yakıt pompası, ateşleme sistemi, kontrol paneli ve çeşitli sensörlerden gelen sinyallerin elektronik olarak yönetilmesinde merkezi görev üstlenir. Yavuzer Karavan üzerinden sipariş verirken mevcut ısıtıcının kart yapısı, soketleri, çalışma voltajı ve elektronik versiyonu mutlaka karşılaştırılmalıdır.

Önemli: Universal Bir Devre Kartı Değildir

AG414 için en önemli satın alma kriteri fiziksel ve elektronik uyumluluktur. Exact ürün kaydında açıkça “tüm dizel ısıtıcılar ile uyumlu değildir” uyarısı bulunmaktadır.

Dış görünüşü benzer olan dizel ısıtıcıların:

• Çalışma voltajı,
• Fan motoru tipi,
• Yakıt pompası frekansı,
• Kontrol paneli haberleşmesi,
• Sensör bağlantıları,
• Soket dizilimi,
• Elektronik yazılımı

farklı olabilir.

Teknik Özellikler

Devre Kartı Ne İşe Yarar?

Dizel hava ısıtıcısının devre kartı cihazın elektronik yönetim merkezidir. Uyumlu sistemlerde farklı bileşenlerin doğru sırayla çalışmasını sağlar.

Kontrol edilen sistemler genel olarak şunları içerebilir:

• Fan motorunun çalıştırılması,
• Yakıt pompasının darbeli olarak sürülmesi,
• Ateşleme bujisinin devreye alınması,
• Sıcaklık sensörlerinin izlenmesi,
• Kontrol panelinden gelen komutların işlenmesi,
• Isıtıcının çalışma ve kapanma döngüsünün yönetilmesi.

AG413 ile Karıştırmayın

SUGA dizel ısıtıcı yedek parça grubunda AG413 kodlu farklı bir elektronik kart da bulunmaktadır.

Bu nedenle AG413'ün 12/24V veya 5 kW özelliklerinin AG414'e ait olduğu varsayılmamalıdır.

“Webasto Tipi” Ne Demektir?

“Webasto tipi” ifadesi Türkiye'de dizel hava ısıtıcılarının genel tasarım sınıfını tanımlamak için yaygın olarak kullanılmaktadır.

Bu ifade ürünün:

• Orijinal Webasto üretimi olduğu,
• Tüm Webasto modellerine uyduğu,
• Tüm benzer Çin tipi dizel ısıtıcılarda çalışacağı

anlamına gelmez.

12V mu 24V mu?

AG414 exact ürün sayfasında kartın 12V veya 24V olduğu belirtilmemektedir.

Elektronik devre kartlarında voltaj uyumluluğu kritik olduğundan, mevcut karttan veya ısıtıcının etiketinden çalışma voltajı teyit edilmeden sipariş verilmemelidir.

5 kW Isıtıcıya Uyar mı?

AG414 için exact ürün kaydında belirli bir 2 kW, 5 kW veya başka güç sınıfı verilmemiştir.

Bu nedenle yalnızca ısıtıcının “5 kW” olmasına bakarak AG414'ün uygun olduğu sonucuna varılmamalıdır.

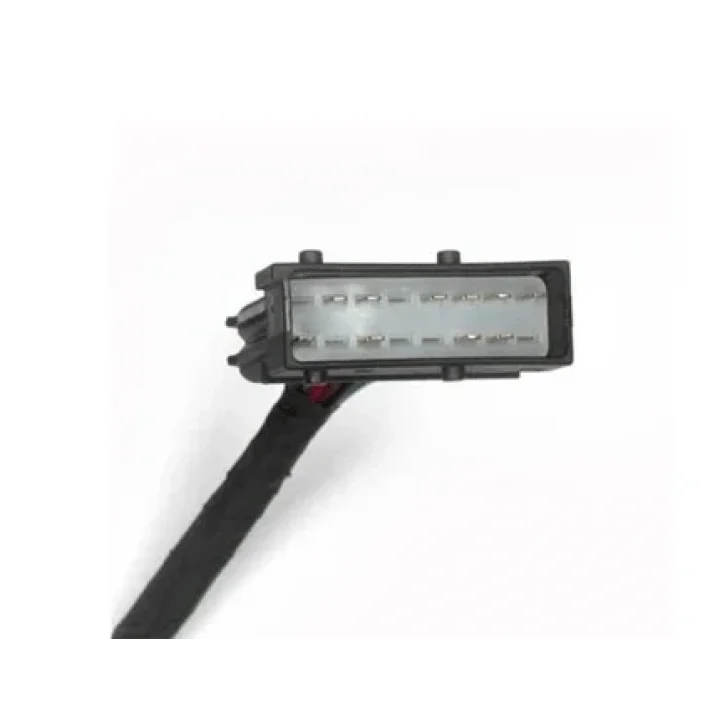

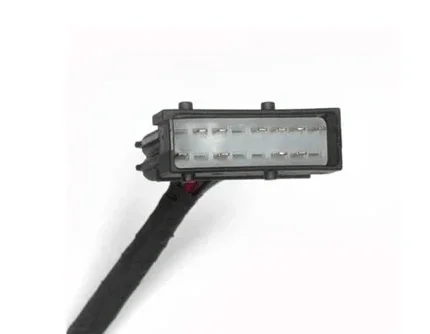

Soketler Neden Önemli?

Dizel ısıtıcı kontrol kartlarında soket sayısı ve pin dizilimi modelden modele değişebilir.

Sipariş öncesinde eski kart üzerindeki:

• Ana güç soketi,
• Fan motoru bağlantısı,
• Yakıt pompası bağlantısı,
• Ateşleme bujisi bağlantısı,
• Kontrol paneli soketi,
• Sensör bağlantıları

yeni kartla karşılaştırılmalıdır.

Kontrol Paneli ile Uyumluluk

Dizel ısıtıcı devre kartları kullanılan kontrol paneliyle haberleşmek zorundadır. Aynı sokete sahip iki kartın yazılım veya haberleşme protokolü farklı olabilir.

Bu nedenle yalnız fiziksel soket eşleşmesi değil, kullanılan kontrol panelinin de AG414 kart versiyonuyla uyumlu olması gerekir.

Yakıt Pompası ile Uyumluluk

Dizel ısıtıcılarda kullanılan yakıt pompaları darbeli çalışan dozaj pompalarıdır. Farklı pompaların bir strokta gönderdiği yakıt miktarı değişebilir.

SUGA yedek parça grubunda örneğin:

• 12V – 22 ml sınıfı,
• 12V – 28 ml sınıfı

farklı mazot pompası seçenekleri bulunmaktadır. Bu nedenle kart ve pompa uyumluluğu kontrol edilmelidir.

Fan Motoruyla Uyumluluk

Fan motorunun çalışma voltajı ve elektronik sürüş yapısı devre kartıyla uyumlu olmalıdır. SUGA ürün grubunda ayrıca 02202027 kodlu 12V fan motoru bulunması, elektrikli parçalarda voltaj eşleşmesinin önemini göstermektedir.

Hangi Arızalarda Devre Kartı Kontrol Edilir?

Aşağıdaki durumlarda kontrol kartı arızası ihtimali değerlendirilebilir:

• Isıtıcının hiç açılmaması,
• Kontrol panelinin komut göndermemesi,
• Fan motorunun çalışmaması,
• Yakıt pompasının tetiklenmemesi,
• Ateşleme sırasının başlamaması,
• Cihazın çalışma döngüsünü tamamlayamaması.

Ancak bu belirtiler tek başına kartın kesin olarak arızalı olduğunu göstermez. Sigorta, güç beslemesi, fan motoru, pompa, buji, sensörler ve kablo tesisatı da kontrol edilmelidir.

Montajdan Önce

• Isıtıcının elektrik bağlantısını tamamen kesin.
• Akünün eksi kutbunu ayırın.
• Eski kart üzerindeki tüm soketleri fotoğraflayın.
• AG414 kartının soket yapısını birebir karşılaştırın.
• 12V / 24V sistem voltajını teyit edin.
• Kontrol paneli versiyonunu kontrol edin.
• Elektronik karta statik elektrikle zarar vermemeye dikkat edin.

Montaj Sonrası Test

Kart değişiminden sonra ısıtıcı ilk çalıştırmada gözetim altında test edilmelidir.

Aşağıdaki çalışma sırası kontrol edilmelidir:

• Fan ön havalandırma döngüsü,
• Yakıt pompasının devreye girmesi,
• Ateşleme,
• Yanmanın stabil hale gelmesi,
• Sıcak hava çıkışı,
• Kapatma sonrası soğutma / fan döngüsü.

Önemli: Isıtıcının Gücünü Keserek Kapatmayın

Dizel hava ısıtıcılarının normal kapanışında fan bir süre çalışmaya devam ederek yanma odasının soğumasını sağlar.

Isıtıcı çalışırken doğrudan akü bağlantısının kesilmesi, normal soğutma döngüsünün tamamlanmasını engelleyebilir ve ısıtıcı bileşenlerine zarar verebilir.

Ürün İçeriği

• 1 adet SUGA AG414 dizel ısıtıcı elektronik devre kartı

Kontrol paneli, uzaktan kumanda, fan motoru, yakıt pompası, ateşleme bujisi ve diğer ısıtıcı parçaları ayrı ürünlerdir.

SUGA Dizel Isıtıcı Yedek Parça Grubu

AG414, SUGA'nın dizel ısıtıcı yedek parça ailesinde yer almaktadır. Aynı ürün grubunda:

• Dizel ısıtıcı yanma odası brülörü,
• 12V fan motoru,
• Ateşleme bujisi,
• 22 ml ve 28 ml yakıt pompaları,
• Kontrol paneli,
• Uzaktan kumanda,
• Sıcaklık sensörü,
• Yakıt filtresi,
• Hava filtresi,
• Egzoz parçaları

gibi yedek parçalar bulunmaktadır.

Satın Almadan Önce Kontrol Edin

• Marka: SUGA
• Parça kodu: AG414
• Ürün: Dizel ısıtıcı elektronik devre kartı
• Webasto tipi: Evet
• Universal: Hayır
• 12V / 24V: Mevcut karttan teyit edilmeli
• Isıtıcı güç sınıfı: Mevcut modelden teyit edilmeli
• Soket yapısı: Birebir karşılaştırılmalı
• Kontrol paneli versiyonu: Uyumluluğu kontrol edilmeli

Sık Sorulan Sorular

AG414 tüm Webasto tipi ısıtıcılara uyar mı?
Hayır. Exact ürün sayfası tüm dizel ısıtıcılarla uyumlu olmadığını özellikle belirtmektedir.

AG414 12V mu?
Exact AG414 ürün kaydında çalışma voltajı belirtilmemiştir. Sipariş öncesinde eski kart veya cihaz etiketi kontrol edilmelidir.

5 kW ısıtıcıya uyar mı?
AG414 için exact güç sınıfı yayınlanmadığından yalnız 5 kW bilgisine bakarak uyumluluk verilmemelidir.

AG413 ile aynı mı?
Hayır. AG413 ayrı bir üründür ve 12/24V – 5KW olarak listelenmektedir. AG414 farklı stok kodlu karttır.

Orijinal Webasto kartı mı?
Hayır. Ürün SUGA markalıdır. “Webasto tipi” ifadesi uyumlu dizel ısıtıcı tasarım grubunu ifade eder.
