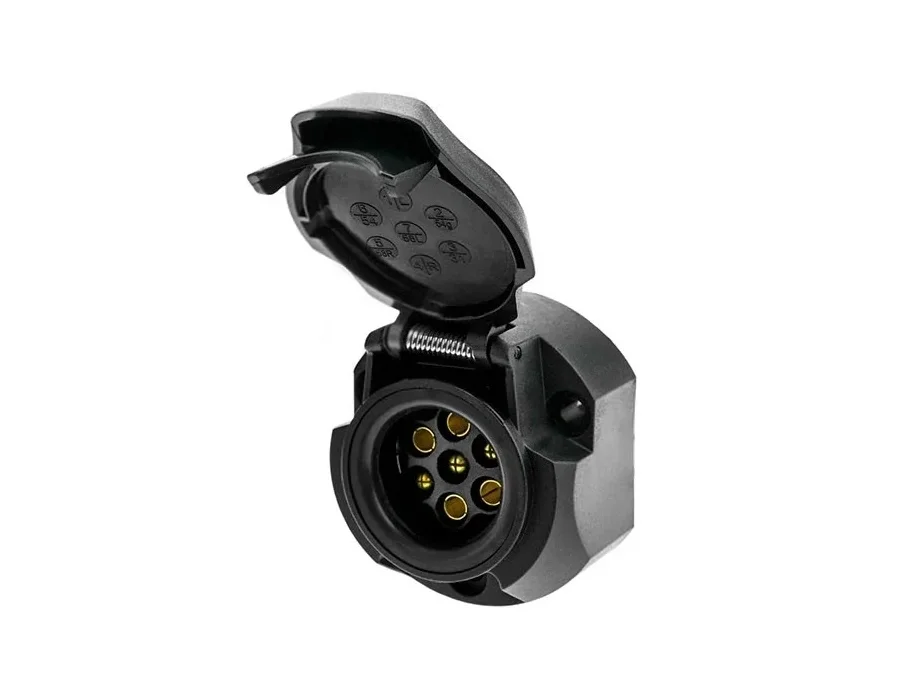

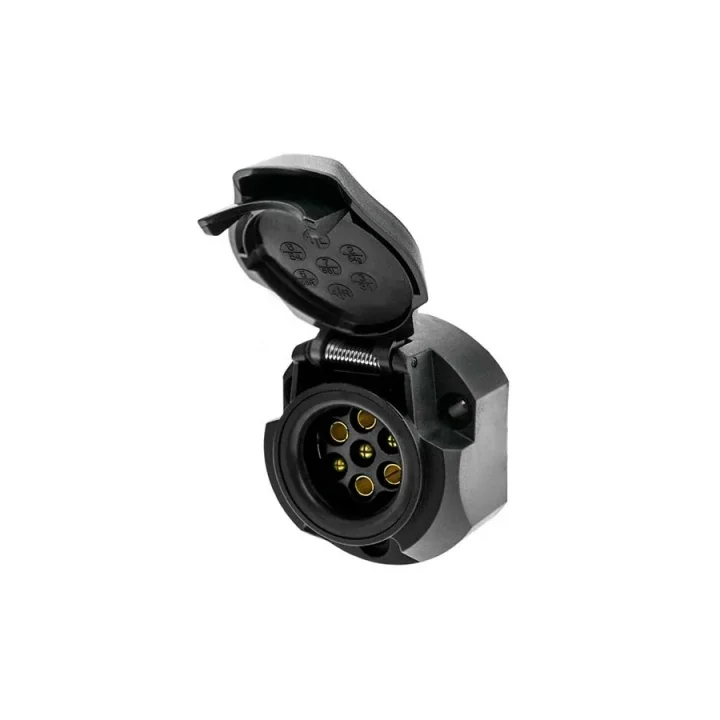

SUGA DF-TS001 Çeki Demiri 7 Pin Plastik Priz, çekici aracın elektrik tesisatı ile römork, çekme karavan veya uygun treylerin 7 kutuplu elektrik fişi arasında bağlantı sağlamak amacıyla kullanılan 12V dişi römork prizidir. 7 kutuplu bağlantı yapısı, plastik gövdesi ve vida bağlantılı iç terminalleri sayesinde standart römork elektrik tesisatlarının araç tarafındaki bağlantı noktasını oluşturur. Yavuzer Karavan üzerinden römork ve karavan elektrik bağlantı ekipmanı olarak değerlendirilebilir.

Öne Çıkan Özellikler

• 7 Pin / 7 Kutuplu: Römork ve karavan elektrik bağlantıları için 7 kutuplu dişi priz.
• 12V DC Sistem: Standart 12V otomotiv ve römork elektrik uygulamalarına yöneliktir.
• Dişi Priz: Römork tarafındaki uygun 7-pin erkek fiş bu prize bağlanır.
• Plastik / ABS Gövde: Hafif ve dış ortam kullanımına uygun gövde yapısı.
• Vidalı Terminal: İç kablo bağlantıları vida ile mekanik olarak sabitlenir.
• Çeki Demiri Montajı: Araç tarafında römork elektrik bağlantı noktası olarak kullanılır.

Teknik Özellikler

DF-TS001 Ne İşe Yarar?

Bir römork veya çekme karavan araç arkasına bağlandığında yalnızca mekanik çeki bağlantısı yeterli değildir. Römorkun elektrik sistemi ile çekici aracın elektrik sistemi arasında da bağlantı kurulması gerekir.

DF-TS001, çekici araç tarafındaki 7 pin elektrik prizidir. Römork üzerindeki uyumlu erkek fiş bu prize takılarak römork aydınlatma ve sinyal tesisatının araçla elektriksel bağlantısı sağlanır.

7 Pin Sistem

DF-TS001 toplam 7 elektrik kontağına sahiptir. Bu yapı klasik römork ve çekme karavan elektrik sistemlerinde yaygın olarak kullanılmaktadır.

Ancak ürünün exact teknik kaynağında her bir pinin fonksiyon sıralaması ayrıca yayınlanmadığından montaj sırasında mevcut araç tesisatı, fiş üzerindeki işaretler ve kullanılan elektrik standardı esas alınmalıdır.

O1 Römorklarda Kullanım

AGUS exact ürün kaydında DF-TS001'in genellikle O1 tipi 750 kg altı römork veya karavanlarda kullanıldığı belirtilmektedir.

Buradaki 750 kg değeri prizin taşıma veya elektrik kapasitesi değildir. O1, römork sınıflandırmasıyla ilgili bir ifadedir.

Prizin gerçek uyumluluğunu belirleyen temel unsur römorkun ağırlığından çok elektrik bağlantısının 7 pin sistem kullanmasıdır.

12V DC Elektrik Sistemi

DF-TS001 exact uluslararası ürün kayıtlarında 12V DC römork prizi olarak belirtilmektedir.

Bu nedenle standart binek araç, hafif ticari araç ve uygun 12V römork elektrik tesisatlarında kullanılabilir.

Dişi Prizdir

DF-TS001 araç tarafına monte edilen dişi sokettir. Römork veya karavan tarafındaki uyumlu erkek 7-pin fiş bu prize bağlanır.

SUGA ürün grubunda örneğin AG40806 7 Pin Plastik Fiş ayrı bir ürün olarak listelenmektedir.

Plastik / ABS Gövde

Exact DF-TS001 ürün kayıtlarında gövde malzemesi plastik / ABS olarak belirtilmektedir.

Plastik gövde:

• Düşük ağırlık,
• Elektriksel yalıtım,
• Korozyona karşı metal gövdeye göre farklı bir avantaj

sağlayabilir.

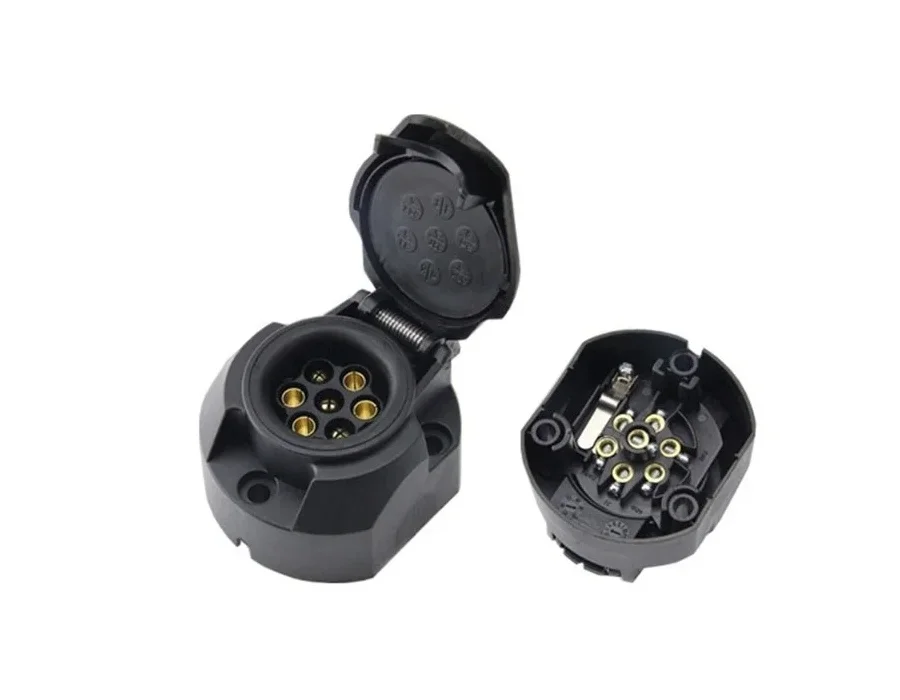

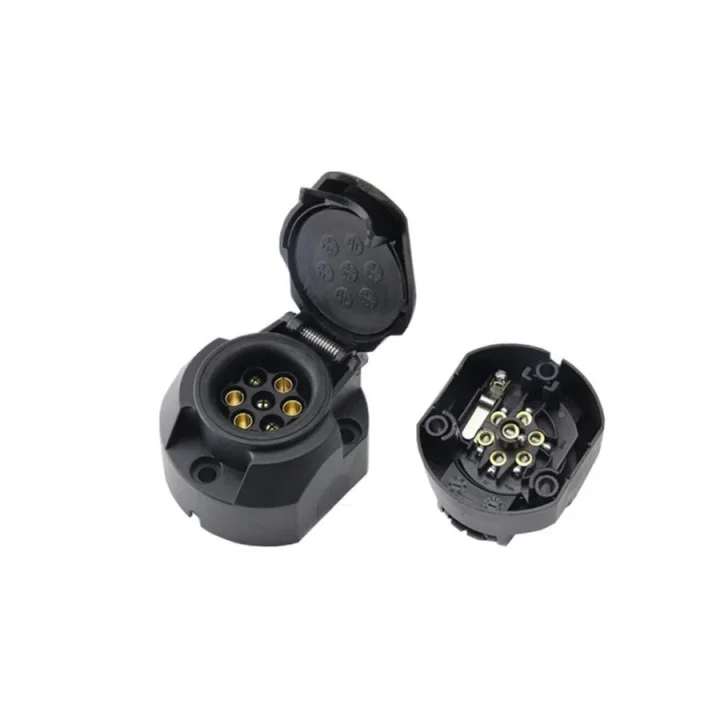

Vidalı Kablo Bağlantısı

Ürün içerisindeki kablo terminalleri vida ile sıkılarak sabitlenmektedir.

Montaj sırasında kablo uçlarının doğru şekilde hazırlanması, gevşek bakır tel bırakılmaması ve terminal vidalarının sağlam şekilde sıkılması önemlidir.

7 Pin ile 13 Pin Arasındaki Fark

DF-TS001 7-pin sistemdir. SUGA ürün grubunda DF-TS007 ise ayrı bir 13-pin plastik priz modelidir.

13-pin sistemler ek elektrik fonksiyonları gerektiren bazı modern çekme karavan ve römorklarda tercih edilebilir.

Araç 7-pin, römork 13-pin ise uygun sistemlerde 7 pinden 13 pine adaptör kullanılabilir. SUGA ürün ailesinde bu amaçla DF-AD009 adaptör de bulunmaktadır.

Hangi Araçlarda Kullanılır?

DF-TS001 araç markasına özel bir ürün değildir. Uygun elektrik tesisatı mevcut olduğu sürece:

• Binek otomobil,
• SUV,
• Pickup,
• Hafif ticari araç,
• Karavan çekici araç

gibi 12V araçlarda çeki demiri elektrik prizi olarak değerlendirilebilir.

Hangi Römorklarda Kullanılır?

• Yük römorkları
• Çekme karavanlar
• Tekne römorkları
• Motosiklet römorkları
• ATV / UTV römorkları
• Uygun tarım ve ekipman römorkları

kullanım alanları arasındadır. Nihai şart, römorkun elektrik bağlantısının 7-pin sistemle uyumlu olmasıdır.

Universal mi?

DF-TS001 exact uluslararası kayıtlarda universal 7-pin römork prizi olarak listelenmektedir.

Ancak “universal” ifadesi her aracın elektrik kablolarına doğrudan, herhangi bir elektrik modülü veya tesisat kontrolü yapılmadan bağlanabileceği anlamına gelmez.

Özellikle modern CAN-Bus elektrik sistemine sahip araçlarda çeki demiri elektrik modülü veya araca özel tesisat gerekebilir.

Montajda Dikkat Edilmesi Gerekenler

• Araç elektrik sistemi montaj öncesinde enerjisiz bırakılmalıdır.
• Her kablo doğru terminale bağlanmalıdır.
• Vida terminalleri gevşek bırakılmamalıdır.
• Kablo girişinde su ve kir girişini azaltacak düzgün montaj yapılmalıdır.
• Priz kapağının rahat açılıp kapanabildiği kontrol edilmelidir.
• Kablo, egzoz ve hareketli mekanik parçalardan uzakta tutulmalıdır.

Su Geçirmez mi?

Exact DF-TS001 kayıtlarında belirli bir IP koruma sınıfı yayınlanmamıştır.

Bu nedenle ürünü IP44, IP54, IP67 veya “tam su geçirmez” şeklinde tanımlamak doğru olmaz.

Çeki demiri prizleri dış ortamda kullanıldığı için montaj sırasında kablo girişlerinin ve kapağın düzgün kapanması önemlidir.

Paket İçeriği

• 1 adet SUGA DF-TS001 7 Pin Plastik Dişi Çeki Demiri Prizi

Elektrik kablosu, 7-pin erkek fiş veya 7/13-pin adaptör ayrı ürünlerdir ve paket içeriğine dahil olduğu varsayılmamalıdır.

DF-TS001 ile DF-TS007 Arasındaki Fark

Sipariş vermeden önce araç ve römork tarafındaki mevcut elektrik bağlantısının 7 pin mi yoksa 13 pin mi olduğu kontrol edilmelidir.

Satın Almadan Önce Kontrol Edin

• Marka: SUGA
• Ürün kodu: DF-TS001
• Tip: Dişi çeki demiri prizi
• Pin sayısı: 7
• Elektrik sistemi: 12V DC
• Gövde: Plastik / ABS
• Terminal bağlantısı: Vidalı
• 13-pin mi?: Hayır

Sık Sorulan Sorular

Kaç pin?
7 pin / 7 kutupludur.

12V ile çalışır mı?
Evet. Exact ürün kayıtlarında 12V DC römork prizi olarak belirtilmektedir.

Dişi mi erkek mi?
Dişi prizdir. Römork tarafındaki uygun erkek fiş bu prize bağlanır.

Gövdesi metal mi?
Hayır. DF-TS001 plastik/ABS gövdelidir.

Kablo nasıl bağlanır?
İç bağlantılar vida terminalleriyle sabitlenir.

13-pin fiş direkt takılır mı?
Hayır. Bu ürün 7-pin sistemdir. 13-pin sistem için uygun priz veya gerekli durumda uygun adaptör kullanılmalıdır.

750 kg'a kadar mı kullanılabilir?
AGUS ürünü genellikle O1 sınıfı 750 kg altı römorklarda kullanılan bir priz olarak tanımlar. 750 kg prizin elektriksel kapasitesi değildir; esas uyumluluk kullanılan 7-pin elektrik sistemidir.
