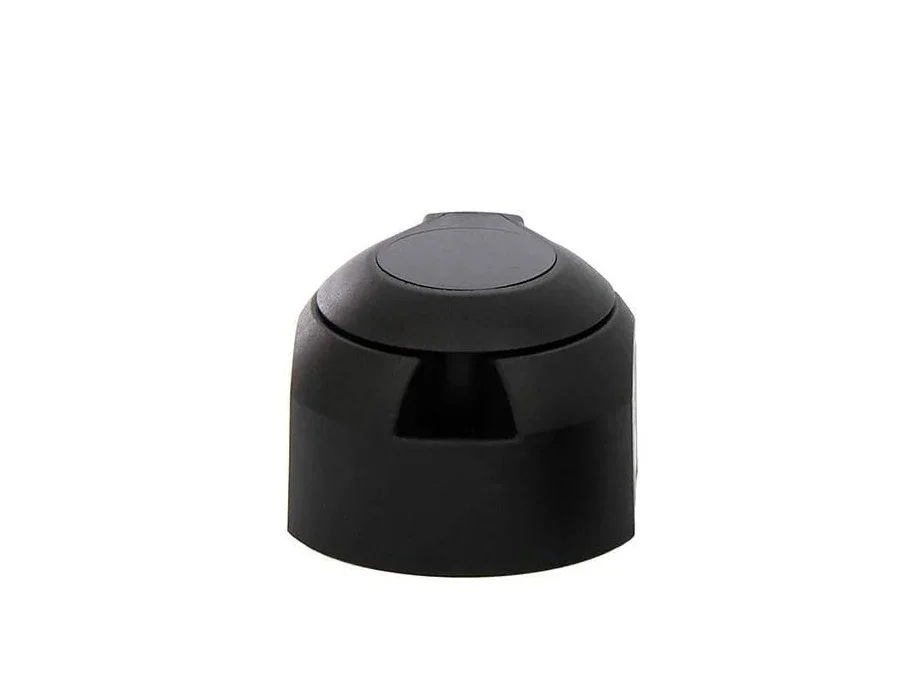

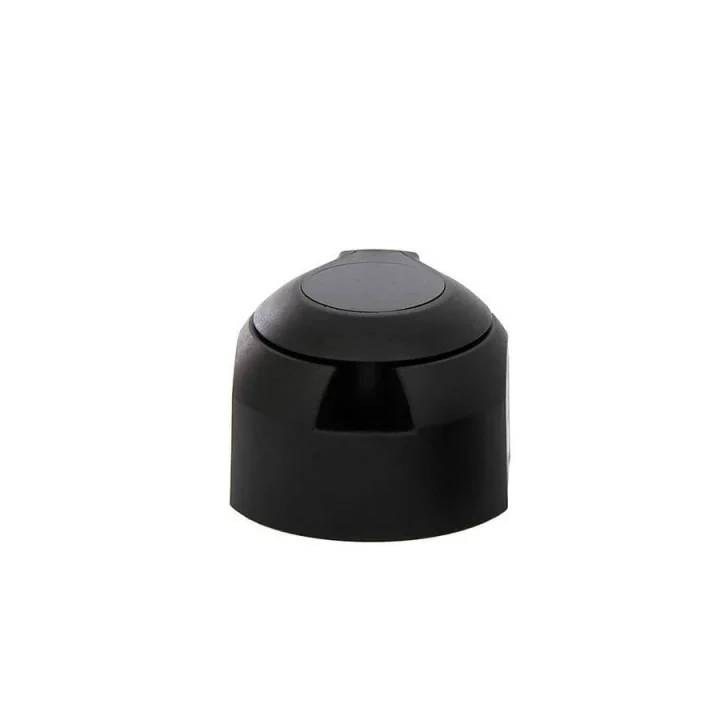

SUGA DF-TS007 13 Pin Plastik Çeki Demiri Prizi, çekici aracın çeki demiri elektrik tesisatına monte edilerek karavan, römork veya uygun taşıyıcı sistemlerde bulunan 13 kutuplu fişin araca bağlanmasını sağlayan elektrik bağlantı prizidir. 13 kutuplu yapısı, klasik 7 pin bağlantıya göre daha fazla elektrik devresinin tek bağlantı üzerinden taşınabilmesine imkan verir. Yavuzer Karavan üzerinden seçim yaparken aracın tesisat tipi ile römork veya karavan fişinin kutup sayısı mutlaka karşılaştırılmalıdır.

Öne Çıkan Özellikler

• 13 Kutuplu Bağlantı: Karavan ve römorklarda kullanılan 13 pin elektrik fişleriyle bağlantı sağlar.
• Araç Tarafı Priz: Çeki demiri elektrik tesisatının çekici araç üzerindeki çıkış noktasıdır.
• Plastik Gövde: Hafif ve dış ortam kullanımına uygun gövde yapısına sahiptir.
• Kapaklı Tasarım: Priz kullanılmadığında bağlantı yuvasının korunmasına yardımcı olur.
• Karavan & Römork Kullanımı: Özellikle daha kapsamlı elektrik bağlantısı gerektiren sistemlerde tercih edilir.

Teknik Özellikler

Priz mi, Fiş mi?

DF-TS007 bir araç tarafı prizdir. Çeki demiri bulunan otomobil, SUV, hafif ticari veya uygun çekici araç üzerinde elektrik bağlantı noktası olarak kullanılır.

Römork veya karavan kablosunun ucundaki erkek bağlantı parçası ise 13 pin fiş olarak adlandırılır.

Bu iki ürün birbiriyle karıştırılmamalıdır.

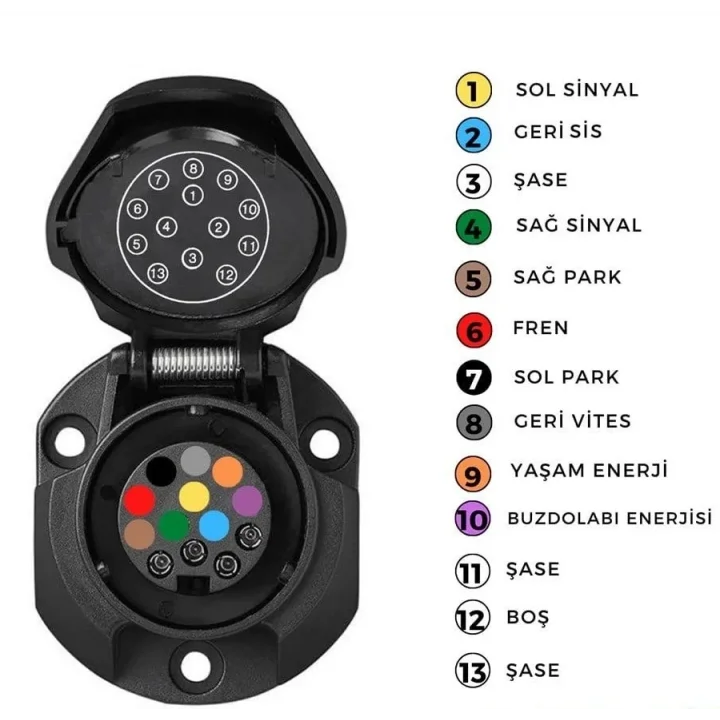

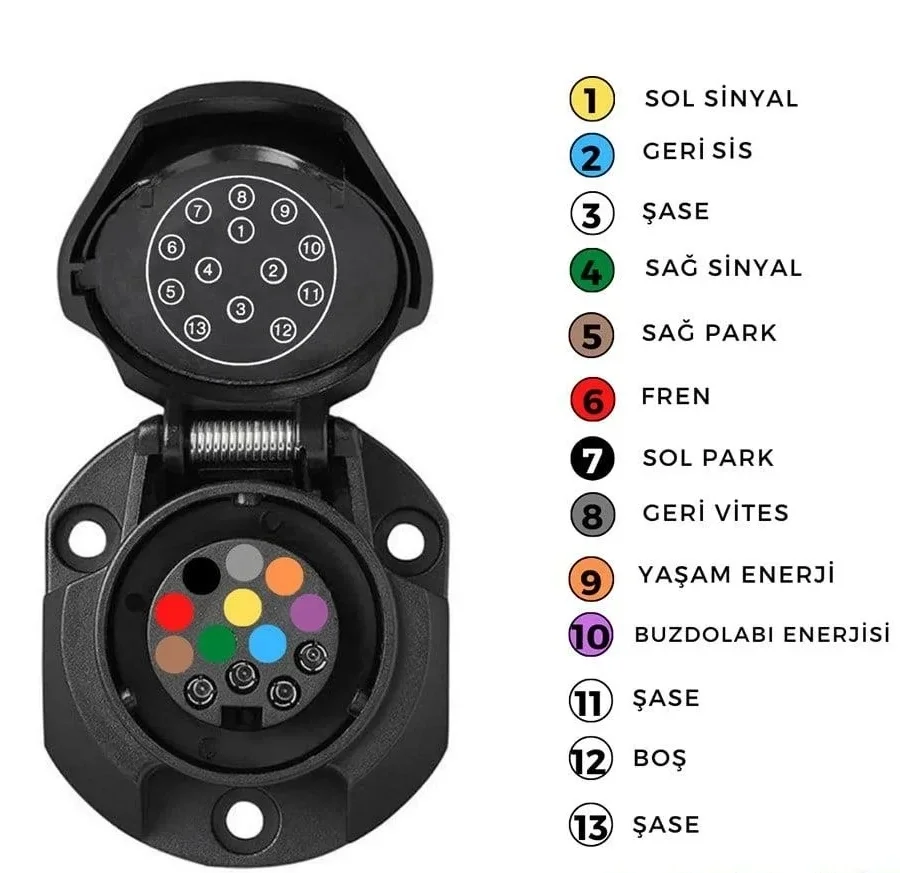

13 Pin Sistem Ne İşe Yarar?

13 kutuplu bağlantı sistemi, temel römork aydınlatma fonksiyonlarının yanında uygun tesisat ve karavan altyapısı bulunduğunda ek elektrik devrelerinin de aynı bağlantı üzerinden taşınmasına imkan verir.

Sisteme bağlı olarak kullanılan devreler arasında:

• Sinyal lambaları,
• Stop lambaları,
• Park / pozisyon lambaları,
• Arka sis lambası,
• Geri vites lambası,
• Uygun karavan sistemlerinde yardımcı 12V besleme devreleri

yer alabilir.

7 Pin ile 13 Pin Arasındaki Fark

7 pin sistem temel römork aydınlatma fonksiyonları için yaygın olarak kullanılırken, 13 pin sistem daha fazla devre taşıyabildiği için özellikle karavan uygulamalarında avantaj sağlar.

750 kg Üzeri Römorklarda mı Kullanılır?

DF-TS007 satış açıklamalarında ürünün genellikle O2 sınıfı, 750 kg üzeri römork ve karavanlarda kullanıldığı belirtilmektedir.

Ancak 13 pin prizin kullanımını yalnızca römork ağırlığı belirlemez. Bir römorkun veya karavanın elektrik altyapısı 13 pin sistem gerektiriyorsa uygun tesisatla birlikte kullanılabilir.

Bu nedenle “yalnızca 750 kg üzeri römorklara uygundur” şeklinde kesin bir ifade kullanılmaması daha doğrudur.

Karavanda Neden 13 Pin Tercih Edilir?

Çekme karavanlarda yalnız arka aydınlatma değil, modele ve elektrik tesisatına bağlı olarak ek enerji devrelerine de ihtiyaç duyulabilir. 13 kutuplu sistem, daha fazla elektrik hattını tek sokette toplayabildiği için bu uygulamalarda sık tercih edilir.

13 Pin Plastik Fiş ile Kullanım

Araç üzerinde DF-TS007 priz bulunduğunda römork veya karavan tarafında uyumlu bir 13 pin fiş kullanılması gerekir.

SUGA ürün grubunda 13 pin plastik römork ve karavan fişi AG40810 koduyla ayrıca bulunmaktadır.

7 Pin Römork Bağlanabilir mi?

7 pin fişe sahip bir römork doğrudan 13 pin prize bağlanamaz. Uygun bir 13 pinden 7 pine dönüştürücü adaptör kullanılması gerekir.

SUGA ürün grubunda bu amaçla DF-AD010 kodlu 13 pinden 7 pine adaptör bulunmaktadır.

7 Pin Araç Sistemini 13 Pine Çevirmek

Araç üzerindeki mevcut priz 7 pin ise yalnız prizi değiştirmenin yeterli olup olmadığı tesisat yapısına bağlıdır.

13 pin sistemin ek devrelerinden yararlanılacaksa:

• Araç elektrik tesisatı,
• CANBUS modülü gerekiyorsa uygun elektronik modül,
• Kablo sayısı ve kesitleri,
• Sigorta düzeni

13 kutuplu sisteme göre hazırlanmalıdır.

Montaj

DF-TS007, çeki demirinin elektrik prizini taşımak için hazırlanmış uygun bağlantı sacına veya priz montaj noktasına sabitlenir.

Montaj sırasında elektrik bağlantılarının doğru pine bağlanması kritik öneme sahiptir. Yanlış bağlantı:

• Sinyallerin hatalı çalışmasına,
• Sigorta atmasına,
• Aydınlatma arızasına,
• Modern araçlarda elektronik hata mesajlarına

neden olabilir.

CANBUS Araçlarda Dikkat

Yeni nesil araçlarda römork aydınlatmasının doğrudan aracın arka lamba kablolarına bağlanması her zaman doğru değildir.

Araç üreticisine ve elektrik mimarisine bağlı olarak CANBUS uyumlu veya araca özel çeki demiri elektrik modülü gerekebilir.

DF-TS007 yalnız fiziksel 13 pin prizdir; elektronik kontrol modülü olarak değerlendirilmemelidir.

Su Geçirmez mi?

Ürün plastik gövde ve koruyucu kapak yapısına sahiptir. Ancak exact DF-TS007 kaynağında doğrulanmış bir IP koruma sınıfı yayınlanmamıştır.

Bu nedenle ürün açıklamasında IP44, IP54, IP67 veya “tamamen su geçirmez” gibi doğrulanmamış ifadeler kullanılmamalıdır.

ISO 11446 Standardı Hakkında

Avrupa tipi 13 kutuplu römork bağlantılarında ISO 11446 standardı yaygın olarak kullanılmaktadır.

Ancak DF-TS007'nin exact ürün kaynağında belirli bir ISO 11446 sertifikasyonu / uygunluk beyanı yayınlanmadığından bu ürün için doğrudan sertifikasyon iddiası kullanılmamalıdır.

Paket İçeriği

• 1 adet SUGA DF-TS007 13 pin plastik çeki demiri prizi

13 pin römork fişi, araç elektrik tesisatı, CANBUS modülü, adaptör ve montaj sacı ayrı ürünlerdir.

Satın Almadan Önce Kontrol Edin

• Marka: SUGA
• Stok kodu: DF-TS007
• Bağlantı: 13 pin / 13 kutuplu
• Ürün tarafı: Çekici araç
• Gövde: Plastik
• 13 pin fiş: Dahil değil
• Elektrik tesisatı: Dahil değil
• CANBUS modülü: Dahil değil

Sık Sorulan Sorular

Bu ürün priz mi, fiş mi?
Prizdir. Çekici araç tarafına monte edilir.

Kaç pin?
13 pin / 13 kutupludur.

Karavanda kullanılır mı?
Evet. Uyumlu 13 pin elektrik sistemine sahip karavan ve römorklarda kullanılabilir.

750 kg altındaki römorkta kullanılabilir mi?
Elektrik sistemi 13 pin bağlantıyla uyumluysa römork ağırlığı tek başına kullanımı engellemez.

7 pin fiş takılır mı?
Doğrudan takılmaz. 13 pinden 7 pine uygun adaptör gerekir.

13 pin fiş dahil mi?
Hayır. Römork/karavan tarafındaki fiş ayrı temin edilir.

CANBUS modülü dahil mi?
Hayır. DF-TS007 yalnız 13 pin fiziksel prizdir.
