Kablo Pabucu M8-10 mm² Özellikleri ve Kullanım Alanları

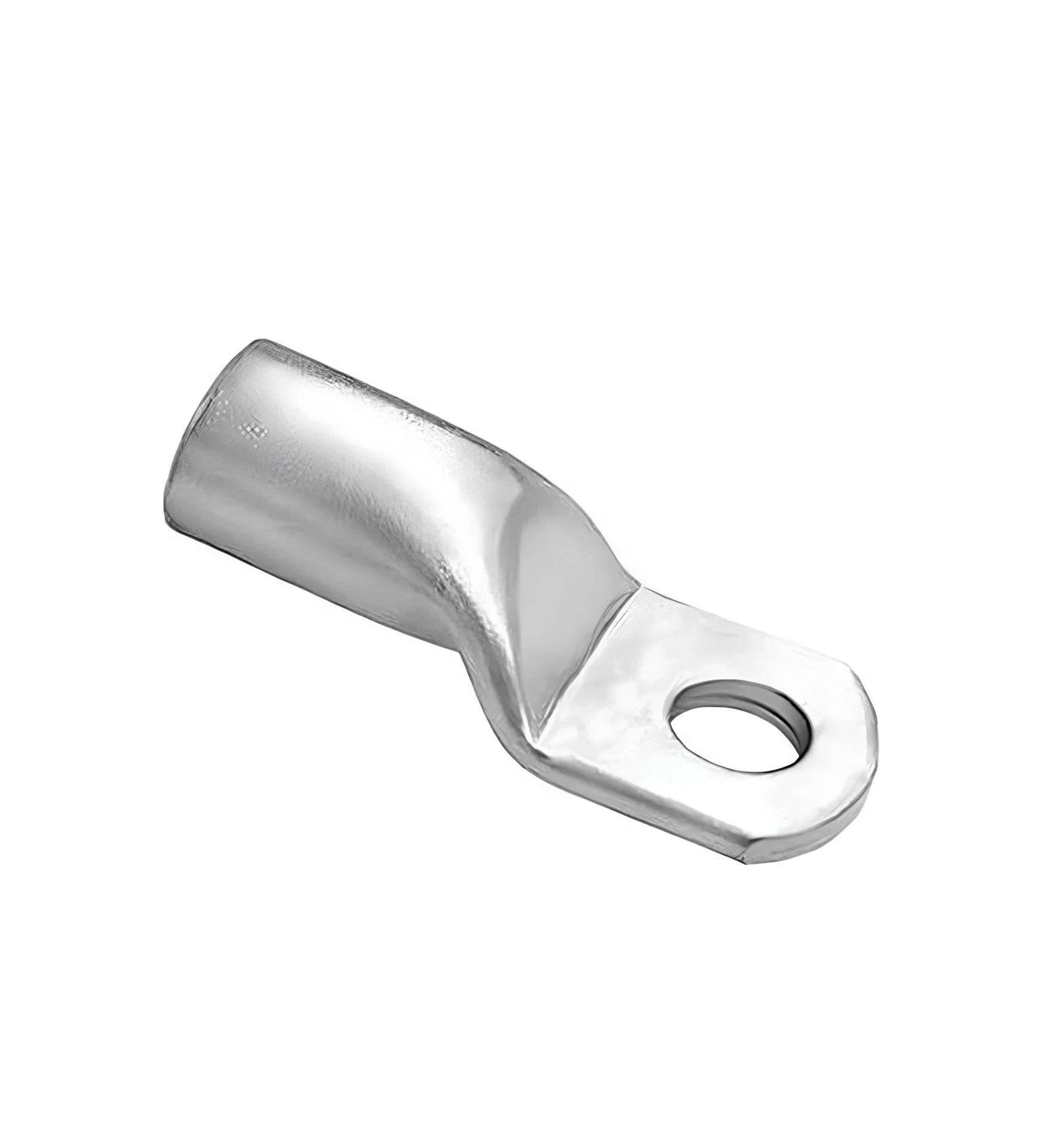

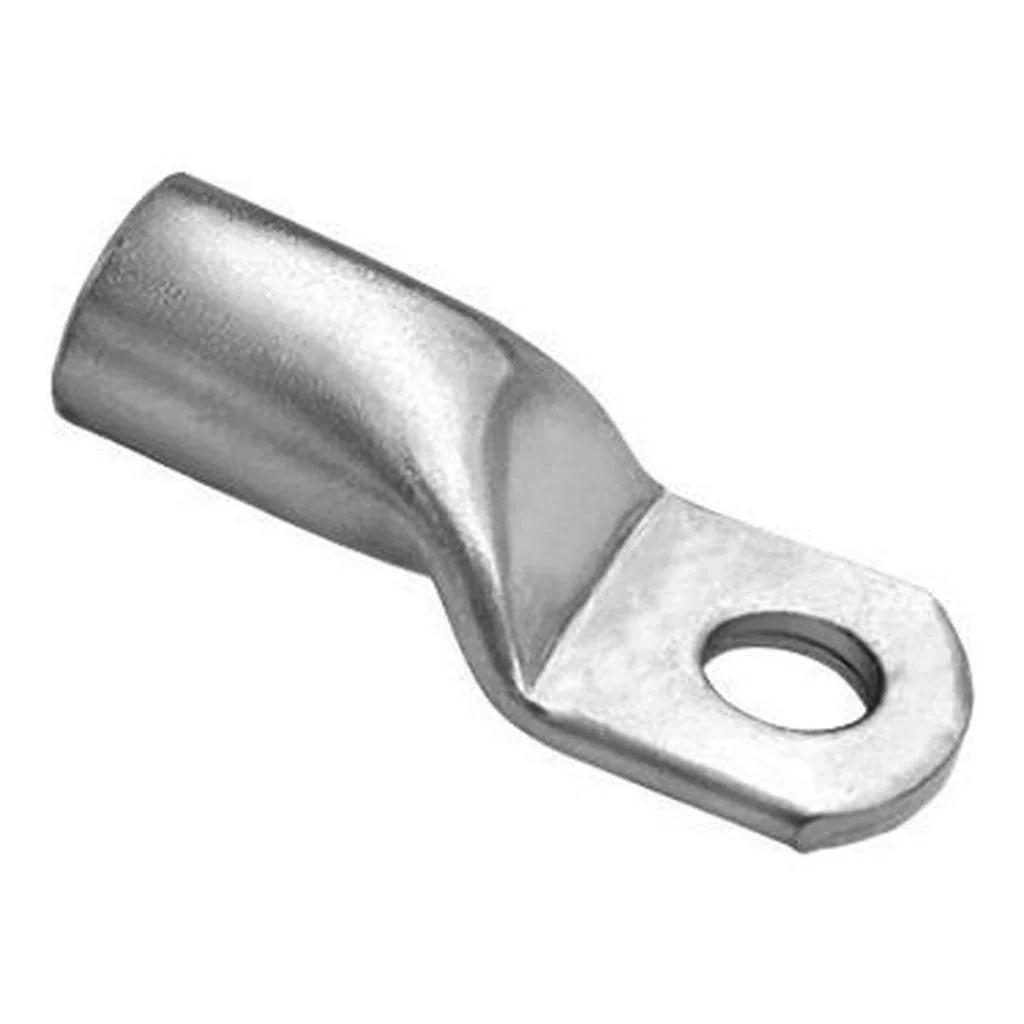

Kablo Pabucu M8-10 mm² (genellikle SKP-S veya yuvarlak tip sıkmalı pabuç olarak bilinir), bir elektrik kablosunun güvenli, düşük dirençli ve mekanik olarak sağlam bir şekilde terminale bağlanmasını sağlayan bağlantı elemanıdır.
Temel Tanım ve Ölçüler
Bu pabuç, spesifik olarak aşağıdaki ölçülere göre tasarlanmıştır:
Kablo Kesiti: 10 mm² kesitindeki (örneğin TTR 3x10 mm² veya H07V-K 10 mm² gibi) çok telli bakır kabloların soyulmuş ucunu kabul eder.
Cıvata (Vida) Delik Çapı: Pabucun bağlantı halkası, M8 (8 mm) çapındaki cıvata veya saplamaların geçeceği şekilde tasarlanmıştır.
Yapısal ve Teknik Özellikler
Malzeme: Yüksek iletkenlik sağlamak ve korozyon direncini artırmak için genellikle elektrolitik bakırdan üretilir.
Yüzey Kaplama: Çoğu standart tip, paslanmaya ve oksitlenmeye karşı ekstra koruma sağlamak için kalay kaplıdır (tin-plated).
Montaj Şekli: Kablo, pabucun içine yerleştirildikten sonra özel bir sıkma pensesi (krimpleme aleti) kullanılarak sıkıştırılır. Bu, kablo ile pabuç arasında gaz sızdırmaz, güçlü bir elektriksel temas oluşturur.
Avantajı: Sıkma işlemi sayesinde lehimlemeye göre daha güvenilir ve daha düşük temas dirençli bir bağlantı elde edilir.
Kablo Kesiti: 10 mm²
Cıvata Delik Çapı: M8
