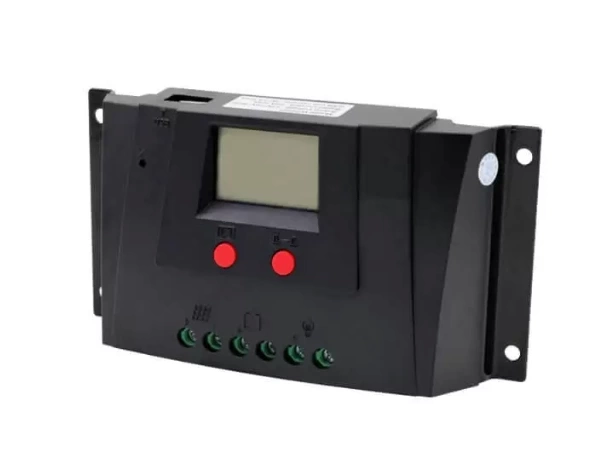

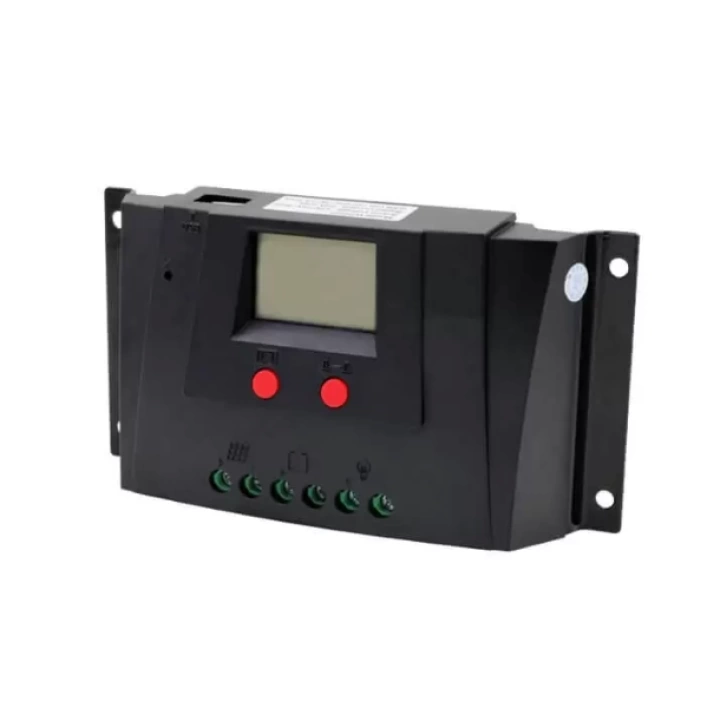

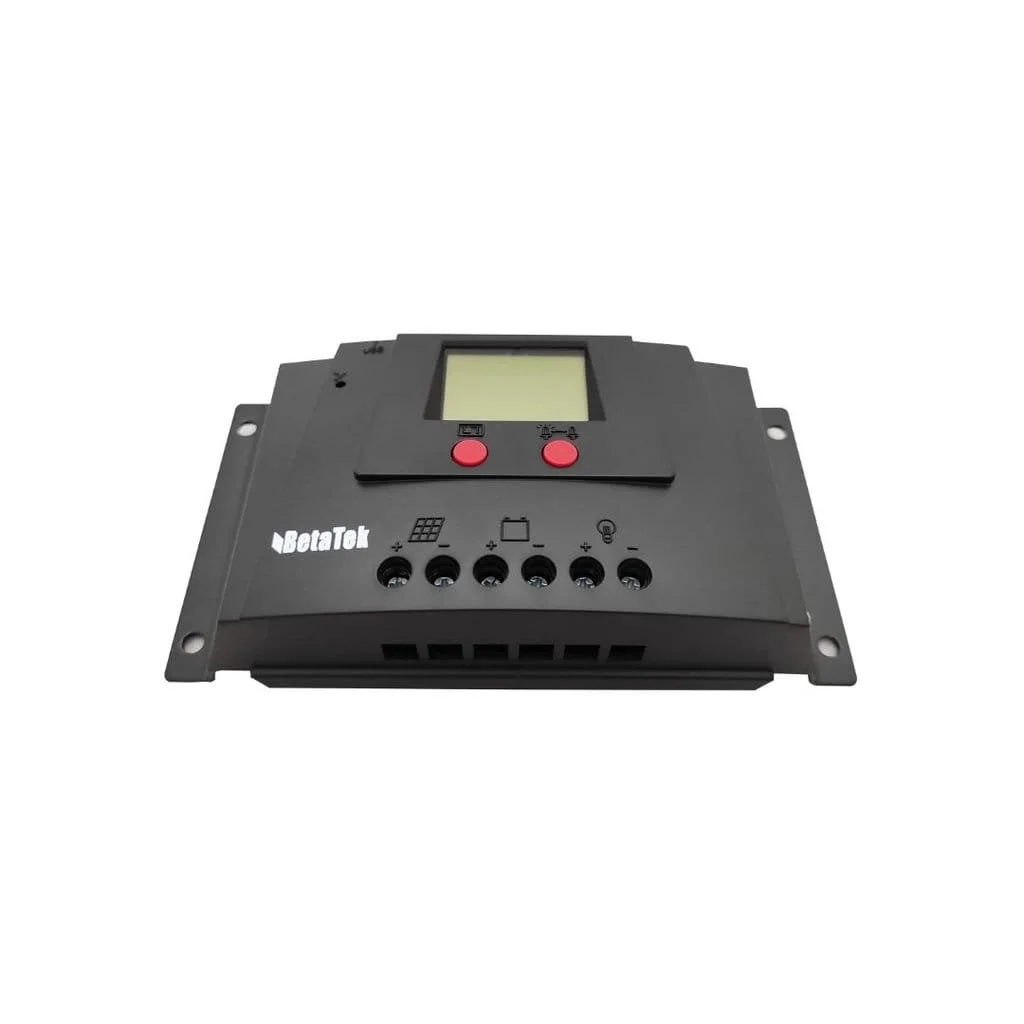

20A PWM ŞARJ KONTROL CİHAZLARI

20A PWM (Darbe Genişlik Modülasyonu) şarj kontrol cihazları, güneş enerjisi sistemlerinde akü şarjını yönetmek için kullanılan, küçük ve orta ölçekli off-grid şebekeden bağımsız uygulamalar için ideal, ekonomik ve pratik cihazlardır.20A" değeri, bu cihazın güneş panellerinden gelen maksimum 20 Amperlik şarj akımını güvenle kontrol edebileceğini gösterir.

Temel Sistem Bilgileri

• Model:TD2207 (MPPT Serisi)

• Sistem Nominal Gerilimi: 12V / 24V DC (Otomatik tanıma)

• Nominal Şarj Akımı: 20A

• Nominal Deşarj Akımı: 20A

• Akü Voltaj Aralığı: 8V – 32V

Güneş Paneli (PV) Giriş Detayları

• Maks. PV Açık Devre Gerilimi: 75V (Bazı serilerde 100V'a kadar çıkabilir)

• MPPT Voltaj Aralığı: (Akü voltajı + 2V) ~ 65V

• Nominal Şarj Gücü (Maks. Panel Gücü):

  • 12V sistemde: 260W

  • 24V sistemde: 520W

Verimlilik ve Akü Yönetimi

• MPPT İzleme Doğruluğu:$\ge 99.5\%$

• Maks. Dönüşüm Verimliliği:$\approx 98.5\%$

• Akü Tipi Desteği: Kuru (Varsayılan), Jel, Sulu, LiFePO4, Li(NiCoMn)O2 ve Kullanıcı ayarlı.

• Takviye (Boost) Voltajı: 14.4V (Ayarlanabilir).

• Tampon (Float) Voltajı: 13.8V (Ayarlanabilir).

• Sıcaklık Kompanzasyon Katsayısı:−4mV/∘C/2V

Koruma ve Teknik Detaylar

• Öz Tüketim (Kendi Harcaması):$<28mA$ (12V) / $\le 19mA$ (24V)

• Deşarj Devresi Voltaj Düşüşü:$\le 0.12V$

• Koruma Fonksiyonları: Ters bağlantı, Aşırı şarj, Aşırı deşarj, Aşırı gerilim, Aşırı yük, Kısa devre.

• Düşük Voltaj Kesme (LVD): 11.0V (Ayarlanabilir).

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (Ayarlanabilir).(Not: Voltajlar 12V sistem için temeldir; 24V sistemde $\times 2$ katlanır.)
