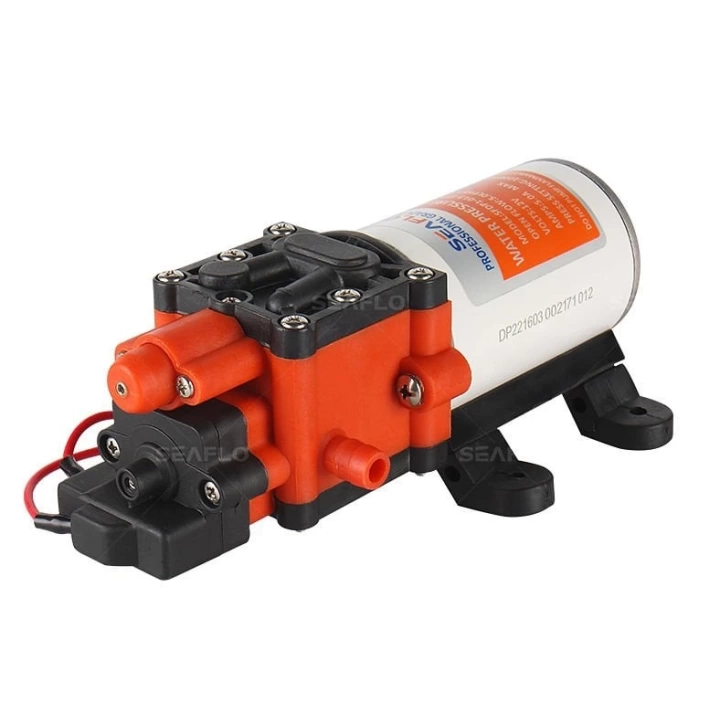

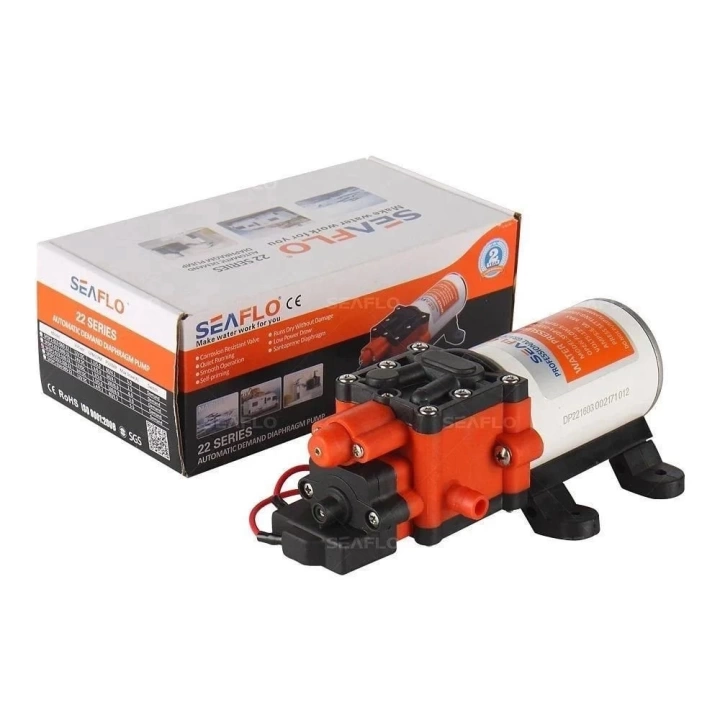

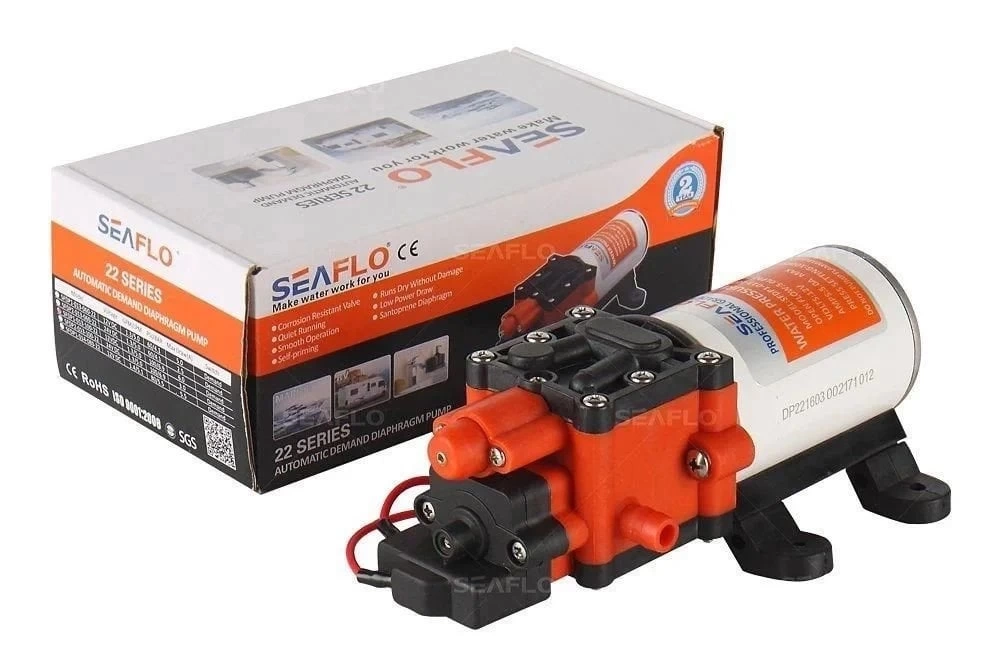

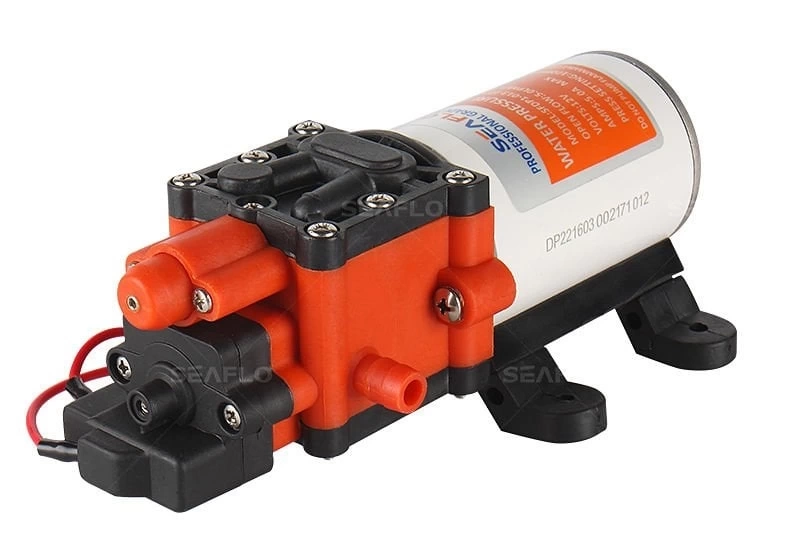

SEAFLO 24V Hidrofor SR09833, karavan, tekne, yat ve mobil temiz su sistemlerinde yüksek basınçlı otomatik su beslemesi sağlamak üzere geliştirilmiş kompakt diyafram pompasıdır. Üretici modeli SFDP2-013-060-22 olan hidrofor, 5,0 L/dk nominal açık debi, 60 PSI / 4,1 bar durma basıncı ve maksimum 2,5A akım değerlerine sahiptir. Dahili basınç şalteri musluk açıldığında pompayı otomatik çalıştırır, kapandığında ise durdurur. Dahili bypass sistemi düşük debilerde sık aç-kapa davranışını azaltmaya yardımcı olur. SEAFLO su sistemi ürünlerini Yavuzer Karavan üzerinden inceleyebilirsiniz.

Öne Çıkan Özellikler

• 24V DC: 24V karavan, campervan ve tekne elektrik sistemleri için uygundur.
• 5,0 L/dk Debi: Kompakt sistemlerde yüksek basınçlı su beslemesi sağlar.
• 60 PSI / 4,1 Bar: Yüksek durma basıncına sahiptir.
• Maksimum 2,5A: 24V sistemde düşük akımla çalışır.
• 2 Hazneli Diyafram: Pozitif deplasmanlı kompakt pompa yapısı kullanır.
• Dahili Bypass: Pompanın düşük debide sık sık açılıp kapanmasını azaltmaya yardımcı olur.
• Otomatik Basınç Şalteri: Musluk açıldığında çalışır, kapandığında otomatik durur.
• 1,2 m Kendinden Emiş: Pompa su seviyesinin üzerinde monte edilebilir.
• Kuru Çalışma Güvenliği: Kısa süreli susuz çalışmaya dayanıklıdır.
• Termal Koruma: Motorun aşırı sıcaklığa karşı korunmasına yardımcı olur.

Teknik Özellikler

5,0 L/dk Açık Debi

SEAFLO’nun resmi teknik tablosunda SFDP2-013-060-22 modelinin nominal açık debisi:

1.3 GPM / 5,0 L/dk

olarak belirtilmektedir.

Bu değer pompa çıkışında karşı basınç bulunmadığı koşuldaki nominal kapasitedir. Tesisattaki basınç arttıkça gerçek su debisi azalır.

60 PSI / 4,1 Bar Yüksek Basınç

SR09833'ün otomatik durma basıncı:

60 PSI / yaklaşık 4,1 bar

seviyesindedir.

Bu nedenle ürün yüksek debiden çok kompakt boyutta yüksek basınç gerektiren sistemlere uygundur.

Örneğin:

• Karavan temiz su tesisatları
• Kompakt tekne su sistemleri
• Püskürtme sistemleri
• Sıvı transferi
• Filtrasyon
• Sirkülasyon

gibi uygulamalarda kullanılabilir.

24V Sistemde Maksimum 2,5A

SEAFLO resmi teknik verisine göre maksimum akım tüketimi:

2,5A

olarak belirtilmiştir.

Aynı pompanın 12V versiyonu maksimum 5A tüketirken 24V versiyon aynı nominal hidrolik performansı daha düşük elektrik akımıyla sağlar.

12V SR09832 ile Karşılaştırma

Dahili Bypass Teknolojisi

22 Series pompalarda dahili bypass sistemi bulunur.

Düşük debili kullanımlarda bypass:

• Sık aç-kapa çevrimlerini azaltmaya
• Su akışını daha düzgün hale getirmeye
• Pompa sesini azaltmaya
• Basınç şalteri üzerindeki çevrim yükünü azaltmaya

yardımcı olur.

Otomatik Basınç Şalteri

Dahili basınç şalteri sayesinde pompanın her kullanımda manuel olarak açılması gerekmez.

Musluk açıldığında:

tesisat basıncı düşer → pompa çalışır.

Musluk kapandığında:

tesisat basıncı yükselir → pompa yaklaşık 60 PSI seviyesinde durur.

2 Hazneli Diyafram Pompası

SEAFLO 22 Series, 2 hazneli pozitif deplasmanlı diyafram pompası yapısına sahiptir.

Diyafram teknolojisi:

• Kendinden emiş
• Kuru çalışma dayanımı
• Kompakt yapı
• Basınçlı su üretimi

gibi avantajlar sağlar.

1,2 Metre Kendinden Emiş

Üreticinin resmi verisine göre emiş kapasitesi:

4 ft / yaklaşık 1,2 metre

seviyesindedir.

Böylece pompa temiz su tankının sıvı seviyesinden daha yüksek bir konuma monte edilebilir.

Kısa Süreli Kuru Çalışma

Pompa su gelmeden kısa süre çalışmaya dayanabilecek şekilde tasarlanmıştır.

Bu özellik:

• İlk devreye almada
• Emiş hattında hava olduğunda
• Temiz su tankı anlık boşaldığında

pompanın korunmasına yardımcı olur.

Normal kullanımda uzun süre susuz çalıştırılmamalıdır.

3/8" Hortum Bağlantısı

Pompanın giriş ve çıkışında:

3/8" hortum ucu

kullanılır.

Türkiye piyasasında bu bağlantı yaklaşık 10 mm hortum sistemi olarak da ifade edilir.

EPDM Valf ve Santoprene Diyafram

SEAFLO resmi teknik tablosunda:

• Valf: EPDM
• Diyafram: Santoprene

olarak belirtilmektedir.

Termal Koruma

22 Series motor içerisinde termal koruma bulunur.

Motor sıcaklığının aşırı yükselmesi durumunda sistem motoru korumaya yardımcı olur.

1–2 Su Çıkışı İçin Uygun

SEAFLO 22 Series, kompakt su sistemlerinde yaklaşık 1–2 su çıkışının beslenmesi için uygundur.

Örneğin:

• Tek musluk
• Mutfak + lavabo
• Lavabo + dış duş
• Kompakt karavan su sistemi

gibi uygulamalarda kullanılabilir.

Aynı anda yüksek debili birkaç musluk veya güçlü duş kullanımı gerekiyorsa daha yüksek litre/dakika kapasitesine sahip hidrofor değerlendirilmelidir.

Karavan Kullanımı

SR09833 özellikle 24V elektrik altyapısına sahip karavan ve campervanlarda temiz su deposundan musluk, lavabo veya diğer düşük-orta debili su çıkışlarına otomatik basınç sağlamak için kullanılabilir.

Tekne Kullanımı

24V elektrik sistemli tekne ve yatlarda:

• Mutfak
• Lavabo
• Kompakt duş
• Temiz su transferi

uygulamalarında kullanılabilir.

Genleşme Basınç Tankı Gerekir mi?

SR09833, dahili bypass ve otomatik basınç şalterine sahip olduğu için basınç tankı olmadan çalışabilir.

Bununla birlikte küçük bir akümülatör tankı eklenmesi:

• Akışı daha dengeli hale getirebilir.
• Düşük debide pompa çalışma sayısını azaltabilir.
• Su tesisatının daha sessiz çalışmasına yardımcı olabilir.

Montajda Dikkat Edilmesi Gerekenler

• Pompa yalnızca 24V DC elektrik sisteminde kullanılmalıdır.
• Elektrik hattı maksimum 2,5A değeri dikkate alınarak uygun kablo ve sigortayla hazırlanmalıdır.
• Pompa kuru ve havalandırılan bir bölgeye monte edilmelidir.
• Emiş hattında uygun filtre kullanılması tavsiye edilir.
• Emiş bağlantılarında hava kaçağı olmamalıdır.
• Montaj ayakları titreşimi azaltacak şekilde kullanılmalıdır.
• Uzun süre kuru çalıştırılmamalıdır.
• Pompa aralıklı çalışma için tasarlanmıştır; sürekli 7/24 çalışma uygulamalarında kullanılmamalıdır.
• Donma riski bulunan ortamlarda tesisat boşaltılmalıdır.

Satın Almadan Önce

• SR09833 24V modeldir.
• Üretici modeli SFDP2-013-060-22'dir.
• Nominal açık debisi 5,0 L/dk'dır.
• Durma basıncı 60 PSI / 4,1 bar'dır.
• Maksimum akım tüketimi 2,5A'dır.
• Dahili bypass sistemine sahiptir.
• Kendinden emiş kapasitesi yaklaşık 1,2 metredir.
• 3/8" hortum bağlantısı kullanır.
• Kısa süreli kuru çalışmaya dayanıklıdır.

Sık Sorulan Sorular

SEAFLO SR09833 kaç volt?
24V DC elektrik sistemiyle çalışır.

Debisi kaç litre?
Nominal açık debisi 5,0 L/dk'dır.

Basıncı kaç bar?
60 PSI / yaklaşık 4,1 bar durma basıncına sahiptir.

Kaç amper çeker?
SEAFLO resmi teknik verisine göre maksimum 2,5A'dır.

Musluğu açınca otomatik çalışır mı?
Evet. Dahili basınç şalteri pompayı otomatik olarak çalıştırır ve durdurur.

Bypass var mı?
Evet. Dahili bypass sistemi pompanın özellikle düşük debilerde daha dengeli çalışmasına yardımcı olur.

Kendinden emişli mi?
Evet. Yaklaşık 1,2 metre kendinden emiş kapasitesine sahiptir.

Kuru çalışabilir mi?
Kısa süreli kuru çalışmaya dayanıklıdır.

12V modeli hangisi?
Aynı hidrolik özelliklere sahip 12V model SR09832 / SFDP1-013-060-22'dir.

Karavanda kullanılabilir mi?
Evet. 24V temiz su sistemine sahip karavan ve campervanlar için uygundur.
