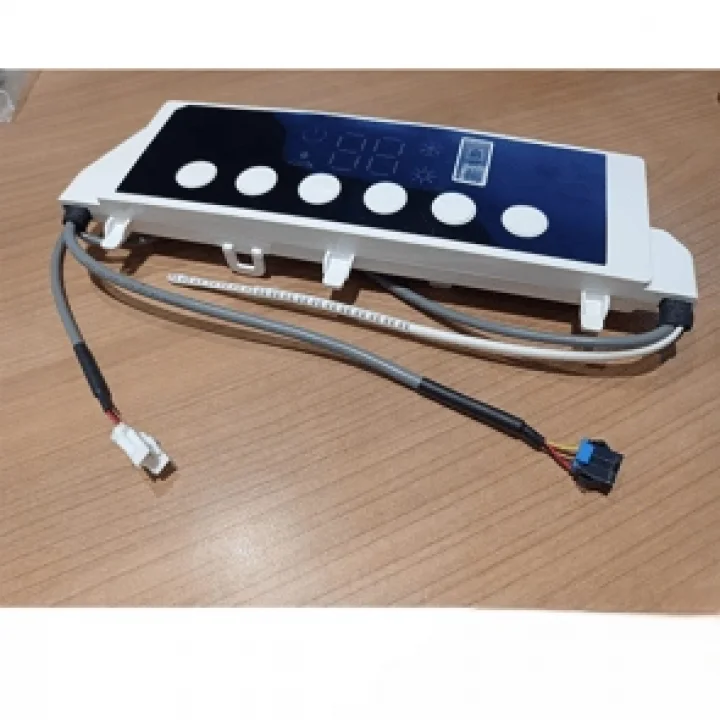

SUGA 300001060720 R32 Tavan Kliması Kontrol Paneli - Yeni Tip, uyumlu karavan ve motokaravan tavan klimalarının iç ünitesinde kullanılan yedek gösterge ve kullanıcı kontrol paneli modülüdür. Klima üzerindeki çalışma bilgilerini görüntüleme ve kullanıcı komutlarının klima elektronik sistemine iletilmesinde görev alan iç ünite display kartıdır. Yavuzer Karavan üzerinden sipariş vermeden önce mevcut panel üzerindeki 300001060720 üretici referansının birebir kontrol edilmesi önerilir.

Önemli: Ana Klima Kontrol Kartı Değildir

300001060720 parçası bazı satış sayfalarında genel olarak “kontrol paneli” adıyla geçmektedir. Teknik yedek parça kataloglarında ise ürün display board / gösterge kartı / display paneli olarak tanımlanmaktadır.

Bu nedenle ürün, klimanın kompresör ve diğer yüksek güçlü bileşenlerini doğrudan yöneten ana elektronik güç kartıyla karıştırılmamalıdır.

Teknik Özellikler

Kontrol Paneli Ne İşe Yarar?

Tavan klimasının iç ünitesinde bulunan kontrol/display paneli, kullanıcı ile klima elektronik sistemi arasındaki arayüz görevini görür.

Uyumlu klima sistemine bağlı olarak panel:

• Çalışma durumunun görüntülenmesine,
• Sıcaklık ayarlarının gösterilmesine,
• Fan ve çalışma modlarının kontrol edilmesine,
• Kumanda veya kullanıcı komutlarının sisteme iletilmesine,
• Çalışma göstergelerinin görüntülenmesine

yardımcı olur.

Exact 300001060720 Uyumluluğu

300001060720 yalnız Türkiye'deki SUGA yedek parça sisteminde bulunan bir kod değildir. Aynı exact üretici referansı farklı Avrupa karavan klima markalarında da kullanılmaktadır.

R32 Ne Anlama Gelir?

Ürün, R32 soğutucu akışkan kullanan tavan klima ailesinin yedek kontrol/display paneli olarak listelenmektedir.

R32 klima gazı panelin içerisinde dolaşmaz. Kontrol paneli yalnız elektronik bir yedek parçadır. “R32 panel” ifadesi parçanın ait olduğu klima neslini ve ürün ailesini tanımlamak için kullanılmaktadır.

Yeni Tip Ne Anlama Geliyor?

AGUS exact ürün kaydında parça “R32 Tavan Kliması Kontrol Paneli - Yeni Tip” olarak tanımlanmaktadır.

Ancak eski tip panel ile yeni tip panel arasındaki soket, yazılım, kart ölçüsü veya elektronik revizyon farkları exact teknik kaynaklarda ayrıca yayınlanmamıştır.

Bu nedenle yalnız dış görünüşe göre eski ve yeni panelin birbirinin yerine kullanılabileceği varsayılmamalıdır.

En Güvenli Uyumluluk Kontrolü

Arızalı panel sökülmeden veya yeni ürün sipariş edilmeden önce mevcut kart üzerindeki üretici numarası kontrol edilmelidir.

Eski panel üzerinde: 300001060720 referansı bulunuyorsa exact yedek parça eşleşmesi açısından en güçlü kontrol sağlanmış olur.

Sinclair ASV-25BS / ASV-35BS ile İlişkisi

Aynı 300001060720 üretici numarası Sinclair ASV-25BS ve ASV-35BS karavan tavan klimaları için iç ünite display board olarak listelenmektedir.

Bu klima ailesi R32 soğutucu gaz kullanan, karavan ve motokaravan tavan uygulamalarına yönelik klima sistemidir.

Daitsu AAD Serisi ile İlişkisi

Eurofred'in exact yedek parça sisteminde 300001060720 numaralı display paneli aşağıdaki Daitsu karavan klimalarında kullanılmaktadır:

• AAD-09
• AAD-12
• AAD-DBI-09K(W)
• AAD-DBI-12K(W)

Bu eşleşme parçanın farklı ticari markalarda kullanılan ortak bir klima platformuna ait olduğunu göstermektedir.

Tüm R32 Tavan Klimalarına Uyar mı?

Hayır.

Bir klimanın R32 gaz kullanması tek başına 300001060720 paneliyle uyumlu olduğu anlamına gelmez.

Farklı R32 klimalarda:

• Kontrol protokolü,
• Soket yapısı,
• Kablo bağlantıları,
• Panel ölçüsü,
• Yazılım / elektronik revizyon

farklı olabilir.

Bu nedenle uyumluluk mutlaka model veya üretici parça numarasıyla kontrol edilmelidir.

Arızalı Kontrol Paneli Belirtileri

Aşağıdaki durumlarda display paneli veya bağlı klima elektronik sisteminin kontrol edilmesi gerekebilir:

• Ekranın hiç açılmaması,
• Gösterge bilgilerinin görünmemesi,
• Tuş veya kullanıcı komutlarının algılanmaması,
• Panelin kesintili çalışması,
• Kumanda sinyalinin klima tarafından alınmaması.

Bu belirtiler yalnız display panelinden kaynaklanmayabilir. Besleme, kablo tesisatı, ana kontrol kartı ve bağlantı soketleri de teknik servis tarafından kontrol edilmelidir.

Montaj Öncesinde Dikkat

• Klimanın enerjisi tamamen kesilmelidir.
• Mevcut kartın parça numarası kontrol edilmelidir.
• Soketler zorlanarak takılmamalıdır.
• Kablo ve konnektör yönleri söküm öncesinde not edilmelidir.
• Elektronik karta statik elektrikle temas edilmemesine dikkat edilmelidir.
• Montajın klima elektroniği konusunda deneyimli kişi tarafından yapılması önerilir.

Paket İçeriği

Ürün temel olarak 1 adet 300001060720 tavan kliması display / kontrol paneli yedek parçasıdır.

Ana klima elektronik kartı, klima kumandası, kablo tesisatı, sensörler veya klima iç ünitesinin tamamı bu ürünün parçası olarak değerlendirilmemelidir.

Satın Almadan Önce Kontrol Edin

• Ürün kodu: 300001060720
• Ürün tipi: İç ünite display / kontrol paneli
• Versiyon: Yeni Tip
• Klima ailesi: R32 tavan kliması
• Ana kontrol kartı mı?: Hayır
• Daitsu AAD-09 / AAD-12: Exact referans eşleşmesi mevcut
• Sinclair ASV-25BS / ASV-35BS: Exact referans eşleşmesi mevcut
• Tüm R32 klimalara universal mi?: Hayır

Sık Sorulan Sorular

300001060720 nedir?
Uyumlu R32 karavan tavan klimalarında kullanılan yeni tip iç ünite display ve kontrol paneli yedek parçasıdır.

Ana klima kartı mı?
Hayır. Teknik yedek parça sistemlerinde “display board” olarak tanımlanmaktadır.

Tüm R32 tavan klimalarına uyar mı?
Hayır. R32 yalnız soğutucu gaz türüdür. Exact klima modeli ve 300001060720 parça kodu kontrol edilmelidir.

Daitsu AAD-09 ve AAD-12 ile uyumlu mu?
Evet. 300001060720 üretici referansı bu klima ailelerinde display paneli olarak listelenmektedir.

Sinclair ASV-25BS ve ASV-35BS ile uyumlu mu?
Evet. Aynı üretici numarası bu iki Sinclair tavan klima modelinde iç ünite display board olarak listelenmektedir.

Eski tip yerine takılır mı?
Eski ve yeni tip arasındaki elektronik uyumluluk exact teknik kaynakta doğrulanmadığından yalnız görünüşe göre değişim yapılmamalıdır. Mevcut parçanın kodu kontrol edilmelidir.
